Pepperl+Fuchs
Endüktif Sensörler

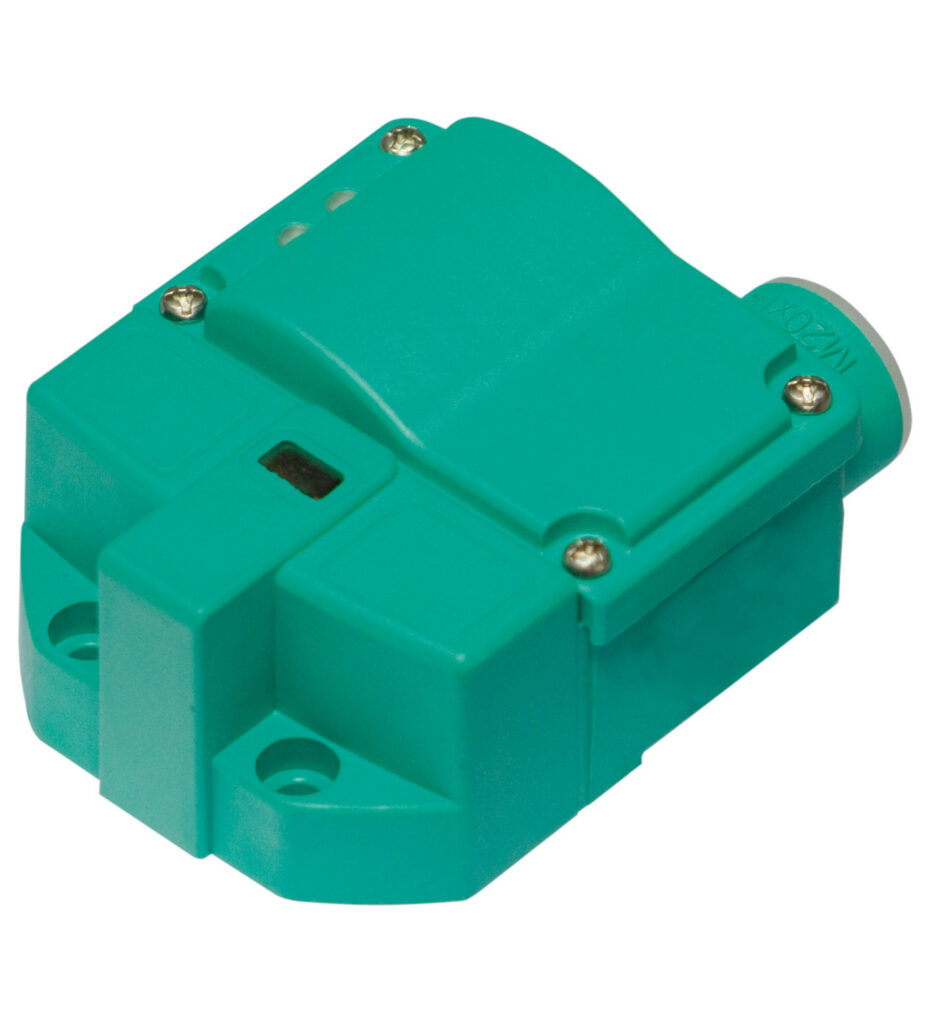

NBN3-F31K-E8
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
Endüktif sensör
- Direct mounting on standard actuators
- sabit setting
Valve position detection, Anahtarlama işlevi: 2 x Normalde açık (NO), Çıkış tipi: PNP, Montaj: gömme montaj, Çıkış polaritesi: DC, Çıkış tipi: 4 telli, Yapı tipi: Dual sensor, Seri: Dual sensor, Çalışma gerilimi: 10 … 30 V DC, Gerilim tipi: DC, Bağlantı (system side): Cage tension spring terminals, Gövde malzemesi: PBT, Koruma sınıfı: IP67
NBN3-F31K-E8
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
| Garanti algılama mesafesi | 0 ... 2.43 mm |
| Actual operating distance | 2.7 ... 3.3 mm typ. |
| Azalma faktörü r304 | 1 |
| Çalışma gerilimi | 10 ... 30 V DC |
| Anahtarlama frekansı | 0 ... 500 Hz |
| Hysteresis | typ. 5 % |
| Ters polarite koruması | all connections |
| Kısa devre koruması | darbeli |
| Gerilim düşümü | ≤ 3 V |
| Çalışma akımı | 0 ... 100 m A |
| Off-state current | 0 ... 0.5 m A typ. 0.1 µA |
| Boşta besleme akımı | ≤ 25 m A |
| Çalışma gerilimi indicator | LED, yeşil |
| Anahtarlama durumu göstergesi | LED, sarı |
| MTTFd | 780 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Standartlar | EN IEC 60947-5-2 |
| UL onayı | c ULus Listed · Yük tipi: Ohmik · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 30 V DC · Çıkış anahtarlama akımı: 100 m A |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Bağlantı (system side) | Cage tension spring terminals |
| İletken kesiti (system side) | 1.5/2.5 mm2 flexible/rigid |
| Gövde malzemesi | PBT |
| Algılama yüzeyi | PBT |
| Koruma sınıfı | IP67 |
| Sıkma torku, bağlama vidaları | ≤ 5 Nm |
| Sıkma torku, Gövde screws | 1 Nm |
| Sıkma torku, Kablo gland | M20 x 1.5 ; max. 7 Nm |
| Yükseklik | 35.5 mm |
| Genişlik | 65 mm |
| Uzunluk | 77.5 mm |
