Pepperl+Fuchs
Endüktif Sensörler

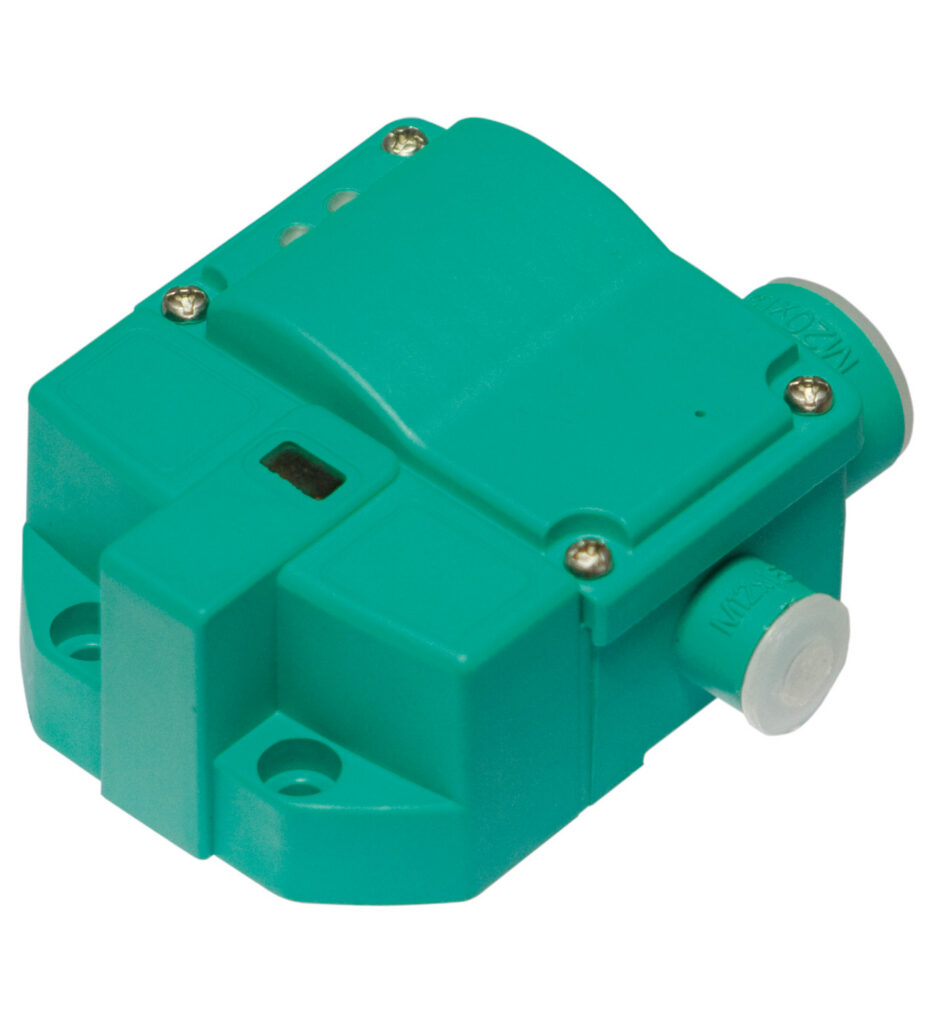

NBN3-F31K-Z8-K
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | 2 telli |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
Endüktif sensör
- Direct mounting on standard actuators
- sabit setting
- LEDs for switching state of sensor and solenoid valve
Valve position detection, Solenoid valve output, Anahtarlama işlevi: 2 x Normalde açık (NO), Çıkış tipi: 2 telli, Montaj: gömme montaj, Çıkış polaritesi: DC, Çıkış tipi: 4 telli, Yapı tipi: Dual sensor, Seri: Dual sensor, Çalışma gerilimi: 6 … 60 V DC, Gerilim tipi: DC, Bağlantı (system side): Cage tension spring terminals, Gövde malzemesi: PBT, Koruma sınıfı: IP67
NBN3-F31K-Z8-K
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | 2 telli |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
| Garanti algılama mesafesi | 0 ... 2.43 mm |
| Actual operating distance | 2.7 ... 3.3 mm typ. 3 mm |
| Azalma faktörü r304 | 1 |
| Çalışma gerilimi | 6 ... 60 V DC |
| Anahtarlama frekansı | 0 ... 500 Hz |
| Hysteresis | typ. 5 % |
| Ters polarite koruması | reverse polarity tolerant |
| Kısa devre koruması | darbeli |
| Gerilim düşümü | ≤ 5.5 V |
| Çalışma akımı | 4 ... 100 m A |
| Lowest Çalışma akımı | 4 m A |
| Off-state current | 0.5 ... 0.9 m A typ. 0.65 m A |
| Time delay before availability | ≤ 40 ms |
| Anahtarlama durumu göstergesi | LED, sarı |
| Valve status indicator | LED, sarı |
| Sıkma torku, bağlama vidaları | 0.4 Nm |
| MTTFd | 570 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Voltage | max. 32 V DC |
| Current | max. 240 m A |
| Standartlar | EN IEC 60947-5-2 |
| UL onayı | c ULus Listed · Yük tipi: General Purpose · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 60 V DC · Çıkış anahtarlama akımı: 100 m A |
| CCC onayı | Çin Zorunlu Sertifikasyonu (CCC) onaylı |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Bağlantı (system side) | Cage tension spring terminals |
| İletken kesiti (system side) | 1.5/2.5 mm2 flexible/rigid |
| Bağlantı (valve side) | Cage tension spring terminals |
| İletken kesiti (valve side) | 1.5/2.5 mm2 flexible/rigid |
| Gövde malzemesi | PBT |
| Algılama yüzeyi | PBT |
| Koruma sınıfı | IP67 |
| Ağırlık | 180 g |
| Sıkma torku, Gövde screws | 1 Nm |
| Sıkma torku, Kablo gland | M20 x 1.5 ; max. 7 Nm · M12 x 1.5 ; max. 1.5 Nm |
| Yükseklik | 35 mm |
| Genişlik | 65 mm |
| Uzunluk | 77.5 mm |
