Pepperl+Fuchs
Endüktif Sensörler

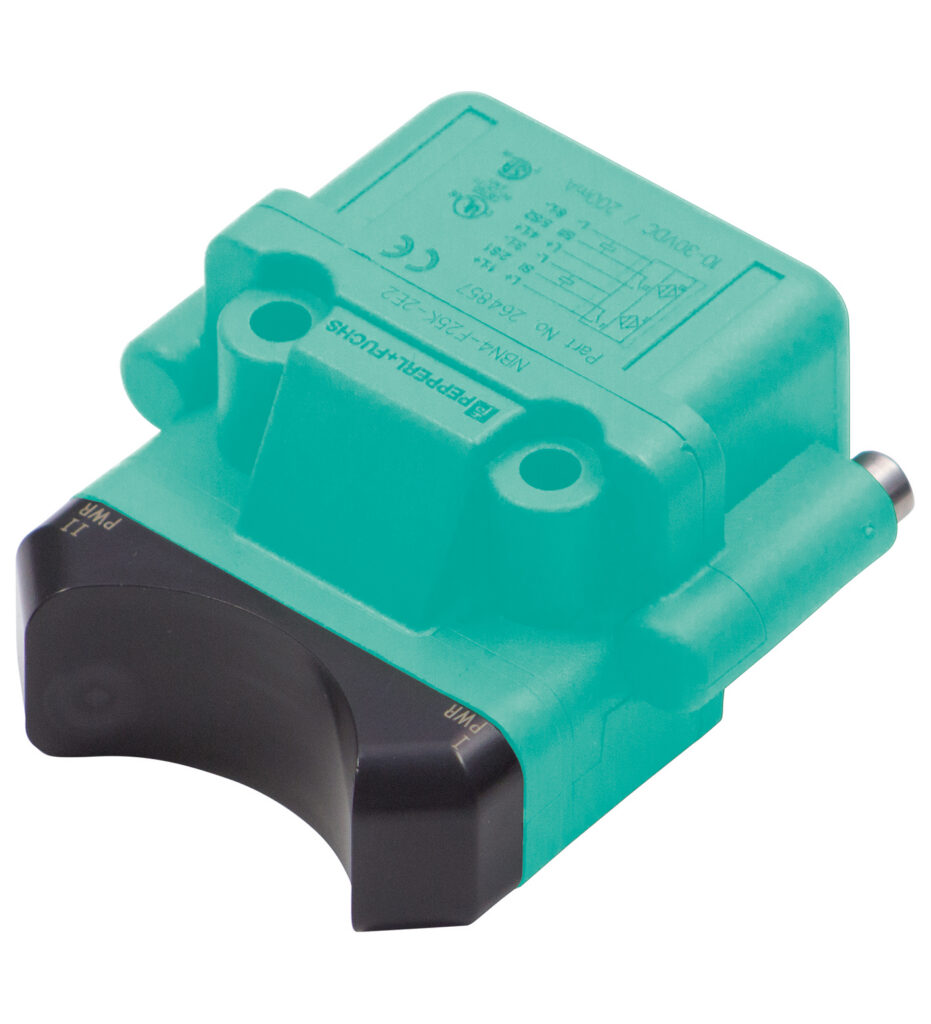

NBN4-F25K-E8
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 4 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
Endüktif sensör
- Direct mounting on standard actuators
- Small construction with sturdy plastic Gövde of protection class IP 67
- Plug-in terminals
- LED for power on
Valve position detection, Anahtarlama işlevi: 2 x Normalde açık (NO), Çıkış tipi: PNP, Montaj: gömme montaj, Çıkış polaritesi: DC, Çıkış tipi: 3 telli, Yapı tipi: Dual sensor, Seri: Dual sensor, Çalışma gerilimi: 10 … 30 V DC, Gerilim tipi: DC, Bağlantı (system side): screw terminal , M20 x 1.5 Kablo gland, Gövde malzemesi: PBT, Koruma sınıfı: IP67
NBN4-F25K-E8
| Anahtarlama işlevi | 2 x Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 4 mm |
| Montaj | gömme montaj |
| Çıkış polaritesi | DC |
| Garanti algılama mesafesi | 0 ... 3.24 mm |
| Actual operating distance | 3.6 ... 4.4 mm typ. |
| Azalma faktörü r304 | 1 |
| Çalışma gerilimi | 10 ... 30 V DC |
| Anahtarlama frekansı | 0 ... 1000 Hz |
| Hysteresis | typ. 5 % |
| Ters polarite koruması | ters polarite korumalı |
| Kısa devre koruması | darbeli |
| Gerilim düşümü | ≤ 2.5 V |
| Çalışma akımı | 0 ... 200 m A |
| Off-state current | 0 ... 0.5 m A typ. 0.1 µA at 25 °C |
| Boşta besleme akımı | ≤ 22.5 m A |
| Time delay before availability | ≤ 100 ms |
| Çalışma gerilimi indicator | LED, yeşil |
| Anahtarlama durumu göstergesi | LED, sarı |
| MTTFd | 860 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Standartlar | EN IEC 60947-5-2 |
| UL onayı | c ULus Listed · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 30 V DC · Çıkış anahtarlama akımı: 200 m A |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı (system side) | screw terminal , M20 x 1.5 Kablo gland |
| Gövde malzemesi | PBT |
| Algılama yüzeyi | PC |
| Koruma sınıfı | IP67 |
| Ağırlık | 98 g |
| Sıkma torku, bağlama vidaları | M5 x 40 : ≤ 2.7 Nm |
| Sıkma torku, Gövde screws | M4 x 25 : 2 Nm |
| Yükseklik | 37.5 mm |
| Genişlik | 52 mm |
| Uzunluk | 69 mm |
| Note | Mounted on mechanical drive |
