Pepperl+Fuchs
Endüktif Sensörler

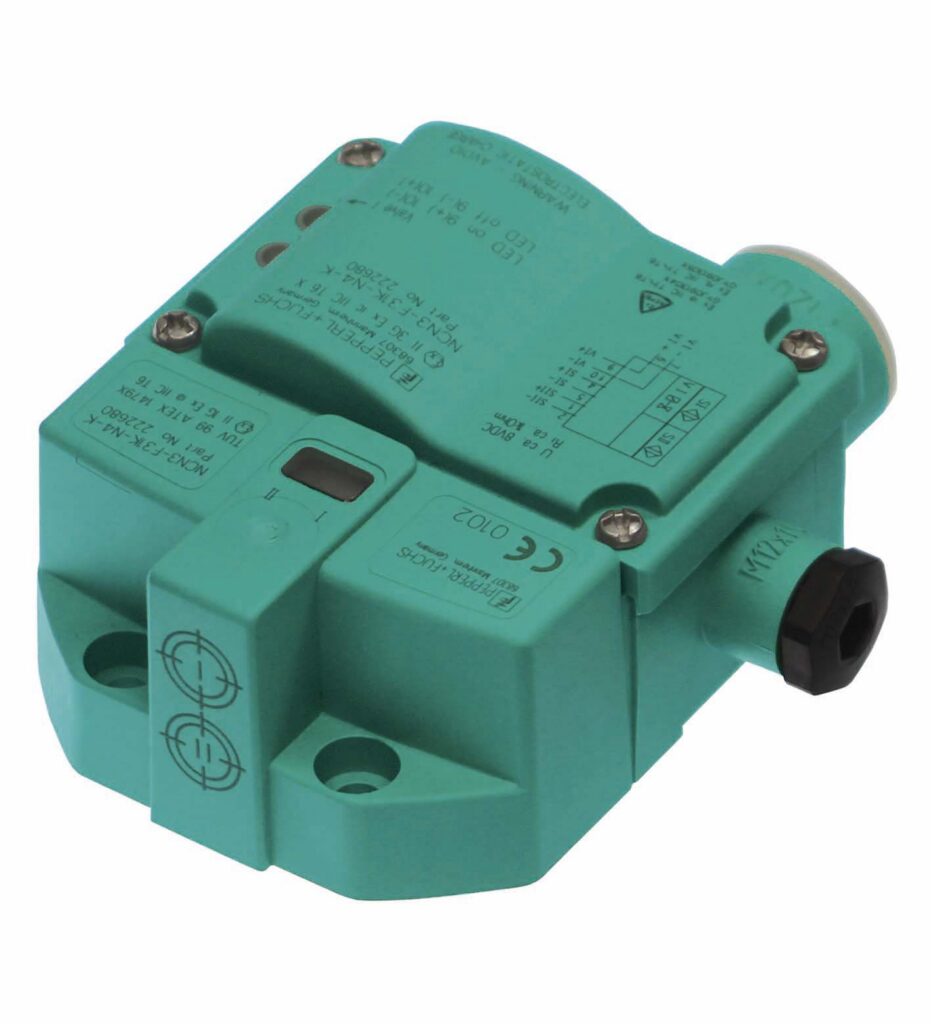

NCN3-F31K-N4-K
| Anahtarlama işlevi | 2 x Normalde kapalı (NC) |
|---|---|
| Çıkış tipi | NAMUR |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Garanti algılama mesafesi | 0 ... 2.4 mm |
Endüktif sensör
- Direct mounting on standard actuators
- sabit setting
- EC-Type Examination Certificate TÜV99 ATEX 1479X
- Usable en fazla SIL 2 acc. to IEC 61508
- LEDs for switching state of sensor and solenoid valve
- Valve LEDs disconnectable
- ATEX & IECEX certifications
Extended temperature range, Valve position detection, Solenoid valve output, Suitable for 2:1 technology, Anahtarlama işlevi: 2 x Normalde kapalı (NC), Çıkış tipi: NAMUR, Montaj: gömme montaj, Çıkış tipi: 2 telli, Yapı tipi: Dual sensor, Seri: Dual sensor, Suitable for 2:1 technology, Safety Integrity Level (SIL): SIL 2, Gerilim tipi: DC, Equipment protection level Ga: IECEx TUN 17.0021X, Equipment protection level Gb: IECEx TUN 17.0021X
NCN3-F31K-N4-K
| Anahtarlama işlevi | 2 x Normalde kapalı (NC) |
|---|---|
| Çıkış tipi | NAMUR |
| Anma algılama mesafesi | 3 mm |
| Montaj | gömme montaj |
| Garanti algılama mesafesi | 0 ... 2.4 mm |
| Actual operating distance | 2.7 ... 3.3 mm typ. |
| Actuating element | Stainless steel 1.4305 / AISI 303 · 8.5 mm x 8.5 mm x 0.5 mm |
| Azalma faktörü r304 | 1 |
| Nominal voltage | 8.2 V (Ri yak. 1 kΩ) |
| Anahtarlama frekansı | 0 ... 3 k Hz |
| Hysteresis | typ. 5 % |
| Ters polarite koruması | ters polarite korumalı |
| Kısa devre koruması | var |
| Suitable for 2:1 technology | yes , Ters polarite koruması diode not required |
| Measuring plate not detected | ≥ 3 m A |
| Measuring plate detected | ≤ 1 m A |
| Time delay before availability | ≤ 1.1 ms |
| Anahtarlama durumu göstergesi | LED, sarı |
| Valve status indicator | LED, sarı |
| Safety Integrity Level (SIL) | SIL 2 |
| MTTFd | 1470 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Voltage | max. 32 V DC |
| Current | max. 240 m A |
| NAMUR | EN 60947-5-6:2000 · IEC 60947-5-6:1999 |
| Electromagnetic compatibility | NE 21:2007 |
| Standartlar | EN IEC 60947-5-2 |
| Equipment protection level Ga | IECEx TUN 17.0021X |
| Equipment protection level Gb | IECEx TUN 17.0021X |
| Equipment protection level Mb | IECEx TUN 17.0021X |
| Equipment protection level Gc (ic) | PF13CERT2895 X |
| UL onayı | c ULus Listed · Yük tipi: Ohmik · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 8.2 V DC |
| Ordinary Location | E87056 |
| Hazardous Location | E501628 |
| Control drawing | 116-0456 |
| NEPSI certificate | GYJ19.1410X |
| Ortam sıcaklığı | -25 ... 100 °C (-13 ... 212 °F) |
| Storage temperature | -40 ... 100 °C (-40 ... 212 °F) |
| Bağlantı (system side) | Cage tension spring terminals · Stripped Uzunluk 7 mm · M20 x 1.5 Kablo gland · usable thread Uzunluk 11.5 mm · screw-in depth max. 11.5 mm |
| İletken kesiti (system side) | 1.5/2.5 mm2 flexible/rigid |
| Bağlantı (valve side) | Cage tension spring terminals |
| İletken kesiti (valve side) | 1.5/2.5 mm2 flexible/rigid |
| Gövde malzemesi | PBT |
| Algılama yüzeyi | PBT |
| Koruma sınıfı | IP66 / IP67 |
| Sıkma torku, bağlama vidaları | ≤ 5 Nm |
| Sıkma torku, Gövde screws | 1 Nm |
| Sıkma torku, Kablo gland | M20 x 1.5 ; max. 7 Nm · M12 x 1.5 ; max. 1.5 Nm |
| Yükseklik | 35.5 mm |
| Genişlik | 65 mm |
| Uzunluk | 77.5 mm |
| Note | LED switch-off |
| Use in the hazardous area | see instruction manuals |
