Pepperl+Fuchs
Endüktif Sensörler

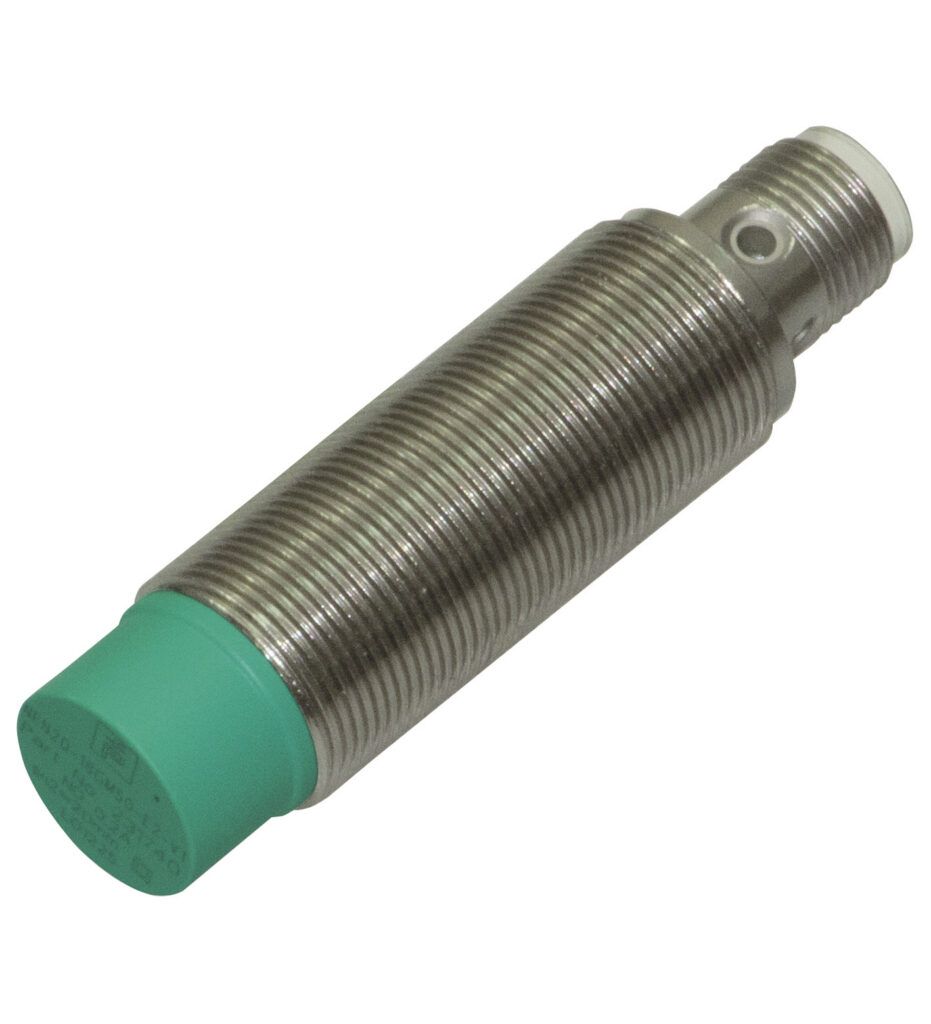

NEN20-18GM50-E2-V1
| Anahtarlama işlevi | Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 20 mm |
| Montaj | gömme olmayan |
| Çıkış polaritesi | DC |
Endüktif sensör
- Increased operating distance
- 20 mm gömme olmayan
Anahtarlama işlevi: Normalde açık (NO), Çıkış tipi: PNP, Montaj: gömme olmayan, Çıkış polaritesi: DC, Çıkış tipi: 3 telli, Thread mold: M18, Yapı tipi: Cylindrical, thread, Seri: Cylindrical type, Gerilim tipi: DC, Bağlantı tipi: Connector plug, Gövde malzemesi: brass, nickel-plated, Koruma sınıfı: IP67, Threading: M12 x 1
NEN20-18GM50-E2-V1
| Anahtarlama işlevi | Normalde açık (NO) |
|---|---|
| Çıkış tipi | PNP |
| Anma algılama mesafesi | 20 mm |
| Montaj | gömme olmayan |
| Çıkış polaritesi | DC |
| Garanti algılama mesafesi | 0 ... 16.2 mm |
| Actuating element | mild steel, e. g. 1.0037, SR235JR (formerly St37-2) · 60 mm x 60 mm x 1 mm |
| Azalma faktörü r304 | 0.7 |
| A | in steel 1.0037 (St37): 20 mm |
| B | 30 mm |
| C | 60 mm |
| F | 78 mm |
| Çalışma gerilimi | 10 ... 30 V |
| Anahtarlama frekansı | 0 ... 200 Hz |
| Hysteresis | 0.1 ... 2 mm |
| Ters polarite koruması | var |
| Kısa devre koruması | darbeli |
| Overload resistance | var |
| Wire breakage protection | var |
| Inductive overvoltage protection | var |
| Surge suppression | var |
| Ripple | 10 % |
| Gerilim düşümü | ≤ 2 V |
| Repeat accuracy | 1 mm |
| Çalışma akımı | 0 ... 200 m A |
| Off-state current | ≤ 10 µA |
| Boşta besleme akımı | ≤ 11 m A |
| Time delay before availability | ≤ 50 ms |
| Anahtarlama durumu göstergesi | LED, sarı |
| MTTFd | 1940 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Standartlar | EN IEC 60947-5-2 |
| UL onayı | c ULus Listed · Yük tipi: General Purpose · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 30 V DC · Çıkış anahtarlama akımı: 200 m A |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 85 °C (-13 ... 185 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug |
| Gövde malzemesi | brass, nickel-plated |
| Algılama yüzeyi | PBT |
| Koruma sınıfı | IP67 |
| Threading | M12 x 1 |
| Pin sayısı | 3 |
| Ağırlık | 30 g |
| Sıkma torku, bağlama vidaları | max. 20 Nm |
| Uzunluk | 69 mm |
| çap | 18 mm |
