Pepperl+Fuchs
Fabrika Otomasyonu
V15-G-BK10M-PUR-U
| Bağlantı | socket |
|---|---|
| Yapı tipi | M12 |
| Style | straight |
| Locking | screw Bağlantı |
| Pin sayısı | 5 |
Female cordset
- Suitable for drag chains and abrasion resistant
- Suitable for robotic applications / torsion resistant
- Koruma sınıfı IP66 / IP68 / IP69
- Free of paint wetting interfering substances
- Resistant to microbes and hydrolysis
- UV resistant
- UL listed for USA and Canada
- Halogen-free
- Specific design protects against loosening and inaccurate Montaj

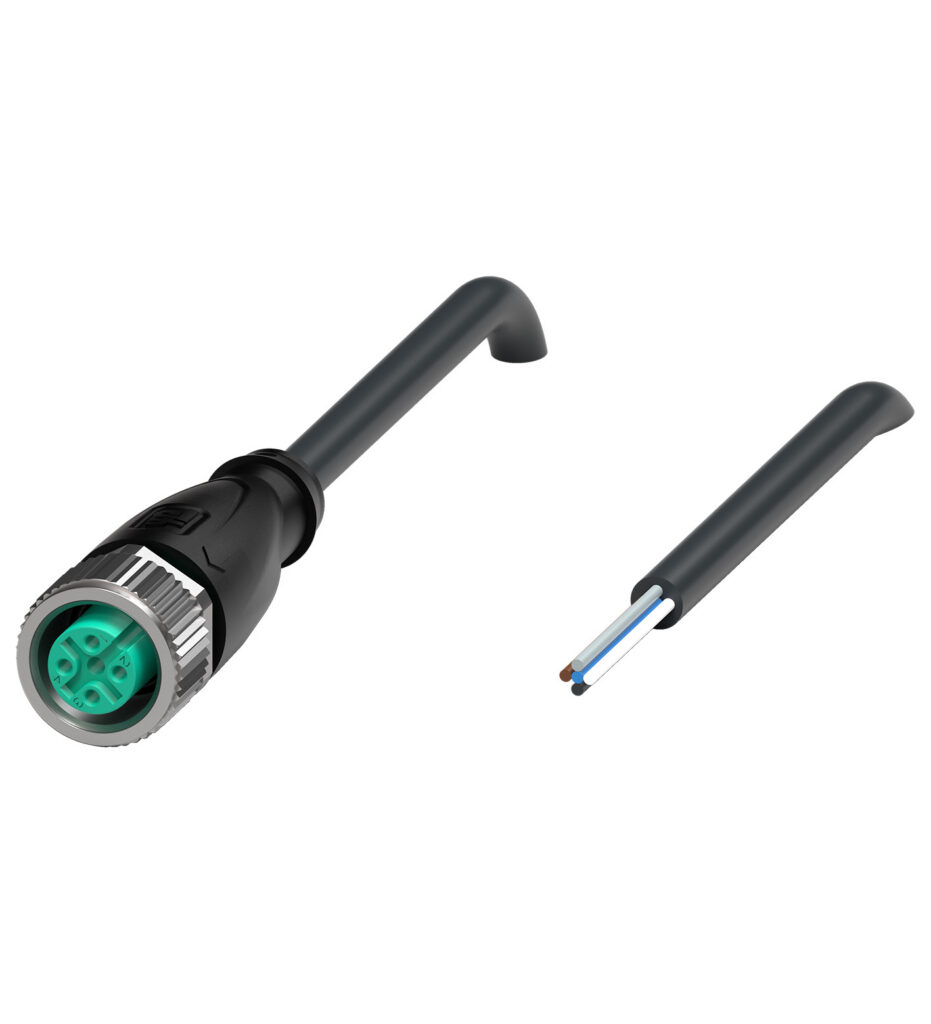

Female cordset single-ended M12 straight A-coded, 5-pin, PUR Kablo siyah, UL approved, drag chain suitable, torsion resistant
V15-G-BK10M-PUR-U
| Bağlantı | socket |
|---|---|
| Yapı tipi | M12 |
| Style | straight |
| Locking | screw Bağlantı |
| Pin sayısı | 5 |
| Coding | A-coded |
| Çalışma gerilimi | max. 48 V AC / 60 V DC |
| Çalışma akımı | max. 4 A |
| Koruma sınıfı | EN 60529 |
| Plug Bağlantı | connector M12 x 1 : IEC 61076-2-101 |
| Flammability | UL 1581; DIN EN 60332-2-2 |
| Halogen-free | IEC 60754-1 |
| Lead-free | Ro HS directive 2011/65/EU |
| UL onayı | AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (Kablo) |
| UL File Number | E231213 |
| Plug connector | -40 ... 90 °C (-40 ... 194 °F) |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -25 ... 80 °C (-13 ... 176 °F) |
| Pollution degree | 3 |
| Sıkma torku | 0.6 Nm |
| Loosening protection | integrated |
| Tool Montaj | straight knurling and hexagon nut SW = 14 mm |
| Mating cycles | min. 100 |
| Kablo | according to IEC/EN 60228 (DIN VDE 0295) class 6 |
| Sheath çap | 4.8 mm |
| Bükülme yarıçapı | > 10 x kablo çapı, hareketli Montaj · > 5 x kablo çapı, sabit Montaj |
| Sheath stripping force | max. 80 N / 300 mm |
| Kılıf rengi | siyah (similar to RAL 9005) |
| İletken sayısı | 5 |
| İletken kesiti | 0.34 mm2 |
| Cores Renk | Core 1: brown · Core 2: beyaz · Core 3: mavi · Core 4: siyah · Core 5: Gri |
| Core construction | 42 x 0.1 mm ∅ |
| Uzunluk | 10 m |
| Kablo code | Li F 9Y 11Y 5 x 0,34 |
| Test temperature | 25 °C (77 °F) |
| Drag chain cycles | min. 10000000 |
| Motion velocity | max. 3 m/s |
| Traverse distance | max. 5 m |
| Acceleration | max. 5 m/s2 |
| Torsion cycles | min. 1000000 |
| Ağırlık | 340 g |
| PWIS free | var |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Body | TPU, siyah |
| Seal | FKM |
| Contact surface | gold plated (Au) |
| Sheathing | PUR based on polyether |
| Cores | bare copper (Cu) |
| Core insulation | PP |
| UV resistance | var |
| Chemical resistance | good |
| Oil resistance | var |
| Cooling lubricant resistance | var |
| Microbial resistance | var |
| Hydrolysis resistance | var |
| Kablo marking sleeve | 1x PUR transparent , sabit to Kablo |
