Pepperl+Fuchs
Fabrika Otomasyonu

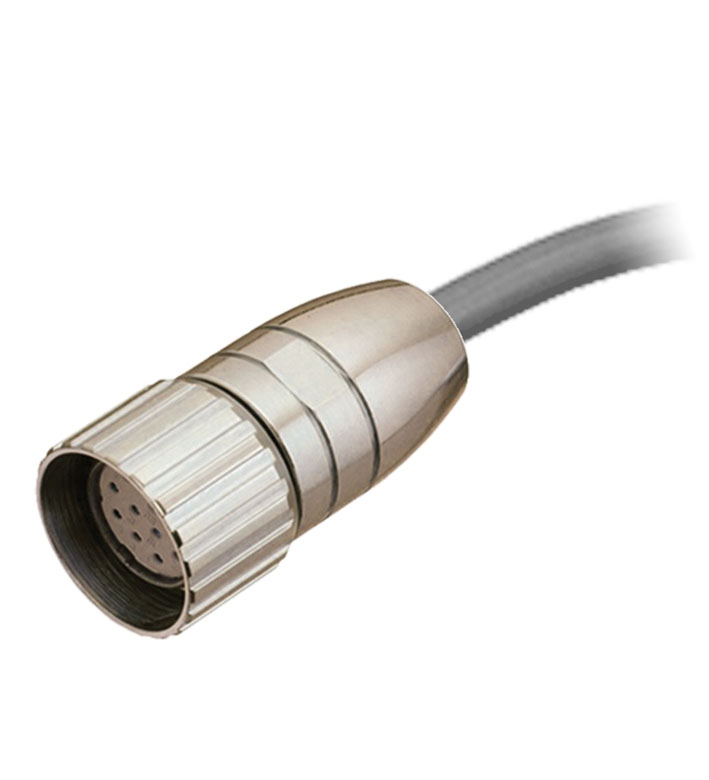

9416-10M-12P-AVM
| Bağlantı | socket |
|---|---|
| Yapı tipi | M23 |
| Style | straight |
| Locking | screw Bağlantı |
| Pin sayısı | 12 |
Female cordset
- Shielded twisted pair
- Immunity to vibration, with mechanical latching
- Shield attached to connector Gövde
Bağlantı Kablo with socket M23 straight N-coded, 12-pin, PVC Kablo 8-core Gri, twisted pairs, overall shield
9416-10M-12P-AVM
| Bağlantı | socket |
|---|---|
| Yapı tipi | M23 |
| Style | straight |
| Locking | screw Bağlantı |
| Pin sayısı | 12 |
| Coding | N-coded |
| Çalışma gerilimi | max. 30 V DC |
| Test voltage | 1200 V |
| Çalışma akımı | max. 3 A |
| Volume resistance | < 5 mΩ |
| Insulation resistance | min. 100 MΩ |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -5 ... 70 °C (23 ... 158 °F) |
| Pollution degree | 3 |
| Loosening protection | integrated |
| Tool Montaj | straight knurling |
| Mating cycles | min. 50 |
| Shielding | shield connected to connector |
| Koruma sınıfı | IP67 |
| Kablo | according to IEC/EN 60228 (DIN VDE 0295) class 5 |
| Sheath çap | 7.1 mm |
| Bükülme yarıçapı | Kablo, hareketli Montaj: ≥ 107 mm, · Kablo, sabit Montaj: ≥ 43 mm |
| Kılıf rengi | Gri (similar to RAL 7032) |
| İletken sayısı | 12 |
| İletken kesiti | 0.14 mm2 |
| Cores Renk | Core 1: beyaz · Core 2: brown · Core 3: yeşil · Core 4: sarı · Core 5: Gri · Core 6: pink · Core 7: not connected · Core 8: kırmızı · Core 9: siyah · Core 10: not connected · Core 11: not connected · Core 12: not connected |
| Core construction | 6 x 2 x 0.14 mm2 · twisted pairs , overall shield |
| Shield | tinned copper braiding, 85 % coverage |
| Uzunluk | 10 m |
| Kablo code | Li Y CY 6 x 2 x 0,14 |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Body | Zinc diecast, nickel-plated |
| Seal | NBR |
| Contact surface | gold plated (Au) |
| Sheathing | PVC |
| Cores | bare copper (Cu) |
| Core insulation | PVC |
| Flammability | flame retardant |
Doküman henüz eklenmedi.
Bu ürün için stok, termin ve teknik destek bilgisi almak üzere bizimle iletişime geçin.
