V15-W-E8-5M-PUR-V15-G
| Bağlantı | socket |
|---|---|
| Yapı tipi | M12 |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 5 |
Bağlantı Kablo
- Built-in LED, as operating and Fonksiyon göstergesi
- Koruma sınıfı IP66 / IP68 / IP69
- Resistant to microbes and hydrolysis
- Halogen-free
- Specific design protects against loosening and inaccurate Montaj

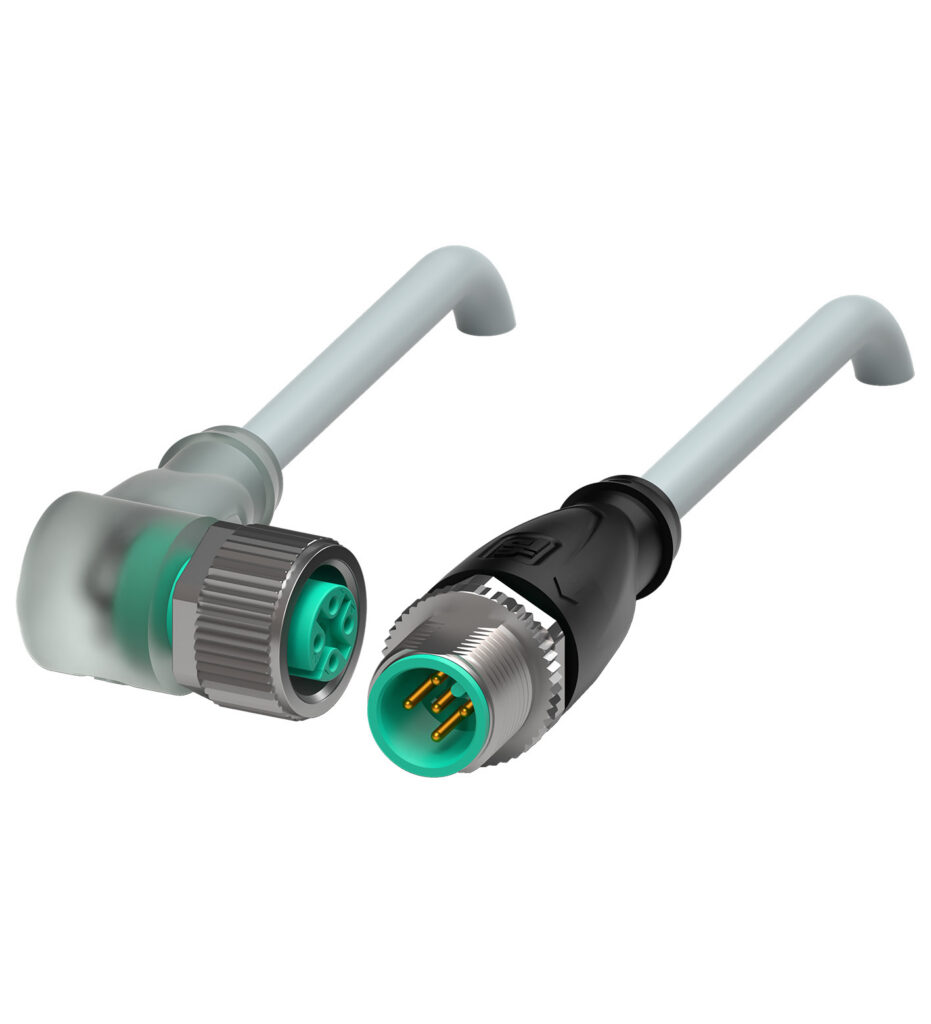

Cordset M12 socket angled A-coded LED 5-pin to M12 plug straight A-coded 5-pin, PUR Kablo Gri
V15-W-E8-5M-PUR-V15-G
| Bağlantı | socket |
|---|---|
| Yapı tipi | M12 |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 5 |
| Coding | A-coded |
| LED yeşil | Operating display |
| LED sarı | Functional display pin 4 |
| LED kırmızı | Functional display pin 2 |
| Çalışma gerilimi | max. 24 V DC -20 % / +25 % |
| Çalışma akımı | max. 4 A |
| Koruma sınıfı | EN 60529 |
| Plug Bağlantı | connector M12 x 1 : IEC 61076-2-101 |
| Halogen-free | IEC 60754-1 |
| Lead-free | Ro HS directive 2011/65/EU |
| Plug connector | -40 ... 90 °C (-40 ... 194 °F) |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -25 ... 80 °C (-13 ... 176 °F) |
| Pollution degree | 3 |
| Sıkma torku | 0.6 Nm |
| Loosening protection | integrated |
| Tool Montaj | straight knurling and hexagon nut SW = 14 mm |
| Mating cycles | min. 100 |
| Kablo | according to IEC/EN 60228 (DIN VDE 0295) class 5 |
| Sheath çap | 4.8 mm |
| Bükülme yarıçapı | > 10 x kablo çapı, hareketli Montaj · > 8 x kablo çapı, sabit Montaj |
| Sheath stripping force | max. 60 N / 500 mm |
| Kılıf rengi | Gri (similar to RAL 7001) |
| İletken sayısı | 5 |
| İletken kesiti | 0.34 mm2 |
| Cores Renk | Core 1: brown · Core 2: beyaz · Core 3: mavi · Core 4: siyah · Core 5: Gri |
| Core construction | 19 x 0.15 mm ∅ |
| Uzunluk | 5 m |
| Kablo code | Li 9Y 11YM 5 x 0.34 |
| Drag chain cycles | max. 50 / day |
| Motion velocity | max. 0.3 m/s |
| Ağırlık | 183 g |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Body | TPU, transparent/siyah |
| Seal | FKM |
| Contact surface | gold plated (Au) |
| Flammability | V-2 |
| Sheathing | PUR based on polyether |
| Cores | bare copper (Cu) |
| Core insulation | PP |
| Chemical resistance | good |
| Microbial resistance | var |
| Hydrolysis resistance | var |
| Kablo marking sleeve | 2x PUR transparent , sabit to Kablo |
