Pepperl+Fuchs
Fabrika Otomasyonu

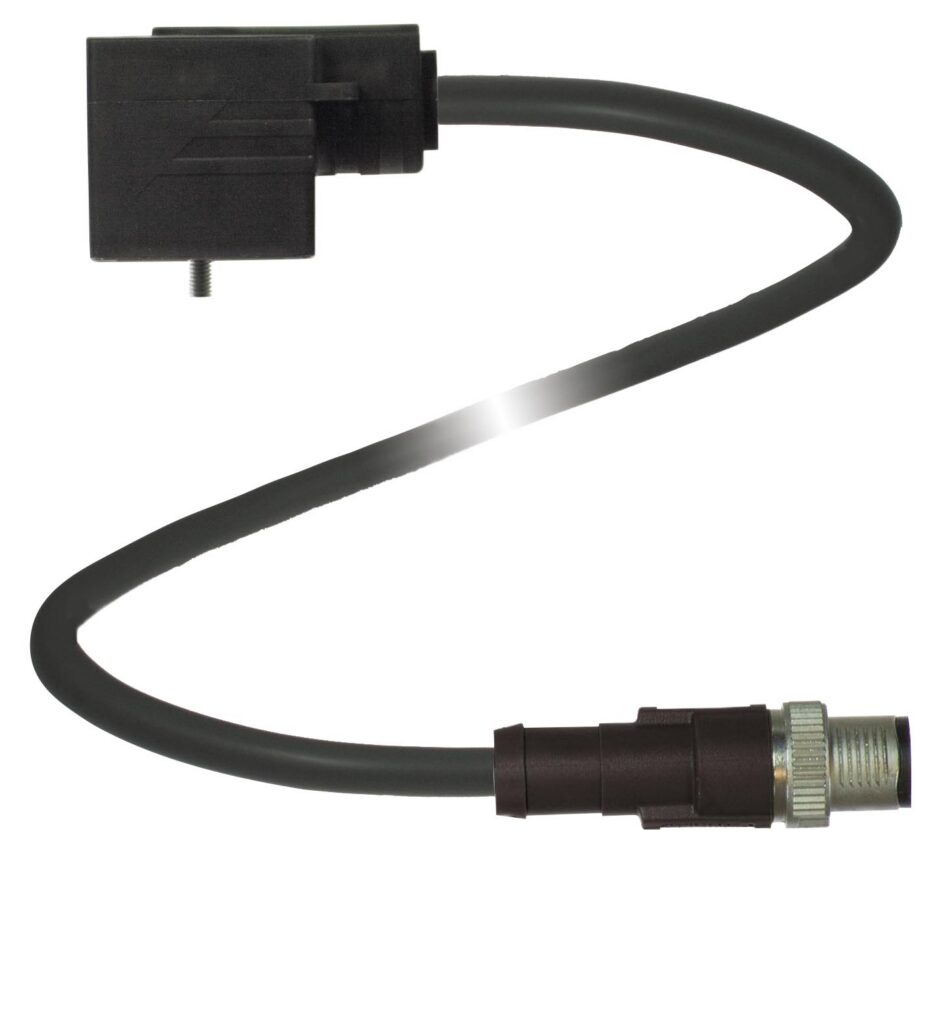

VMA-3+P/L1-2M-PUR-V1-G
| Bağlantı | Valve connector DIN |
|---|---|
| Yapı tipi | form A |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 3 + PE |
Valve Connector Cordset
- Valve connector according EN 175301-803 A/ISO 4400
- Built-in LED, as operating and Fonksiyon göstergesi
- Suitable for drag chains and abrasion resistant
- Moulded seal
- Flame resistant Kablo
- Free of paint wetting interfering substances
- Completely halogen and silicon free
- Resistant to microbes and hydrolysis
- Oil resistant
- Immunity to vibration
Valve connector Form A, 3-pin+PE 2x LED to M12 plug straight A-coded 5-pin, PUR Kablo siyah, drag chain suitable
VMA-3+P/L1-2M-PUR-V1-G
| Bağlantı | Valve connector DIN |
|---|---|
| Yapı tipi | form A |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 3 + PE |
| Coding | A-coded |
| LED yeşil | Operating display |
| LED kırmızı | Functional display |
| Çalışma gerilimi | 24 V AC/DC |
| Çalışma akımı | max. 4 A |
| Koruma sınıfı | EN 60529 |
| Plug Bağlantı | Valve connector : DIN EN 175301-803 · connector M12 x 1 : IEC 61076-2-101 |
| Flammability | UL 94 |
| Halogen-free | DIN VDE 0472-815 |
| UV resistance | DIN EN ISO 4892-2-A |
| Oil resistance | DIN EN 60811-2-1 |
| Connector 1 | -20 ... 85 °C (-4 ... 185 °F) |
| Connector 2 | -25 ... 90 °C (-13 ... 194 °F) |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -20 ... 80 °C (-4 ... 176 °F) |
| Pollution degree | 3 |
| Sıkma torku | 0.6 Nm |
| Tool Montaj | screw M3 x 29 |
| Mating cycles | min. 100 |
| Kablo | according to IEC/EN 60228 (DIN VDE 0295) class 5 |
| Sheath çap | 5.3 mm |
| Bükülme yarıçapı | > 10 x kablo çapı, hareketli Montaj · > 5 x kablo çapı, sabit Montaj |
| Kılıf rengi | siyah (similar to RAL 7021) |
| İletken sayısı | 5 |
| İletken kesiti | 0.5 mm2 |
| Cores Renk | Core 1-1: siyah · Core 2-2: siyah · Core 3-4: siyah · Core 2-3/3-3: siyah · Core PE-5: yeşil/sarı |
| Core construction | 28 x 0.15 mm ∅ |
| Uzunluk | 2 m |
| Kablo code | Li 9Y 11Y 5 x 0,50 |
| Drag chain cycles | min. 15000000 |
| Motion velocity | max. 5 m/s |
| Traverse distance | 0.9 m |
| Acceleration | max. 30 m/s2 |
| Ağırlık | 120 g |
| PWIS free | var |
| Body | TPU, siyah |
| Seal | TPU , molded |
| Contact surface | Sn |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Sheathing | PUR |
| Cores | bare copper (Cu) |
| Core insulation | PP |
| Chemical resistance | good |
| Microbial resistance | var |
| Hydrolysis resistance | var |
Doküman henüz eklenmedi.
Bu ürün için stok, termin ve teknik destek bilgisi almak üzere bizimle iletişime geçin.
