Pepperl+Fuchs
Fieldbus

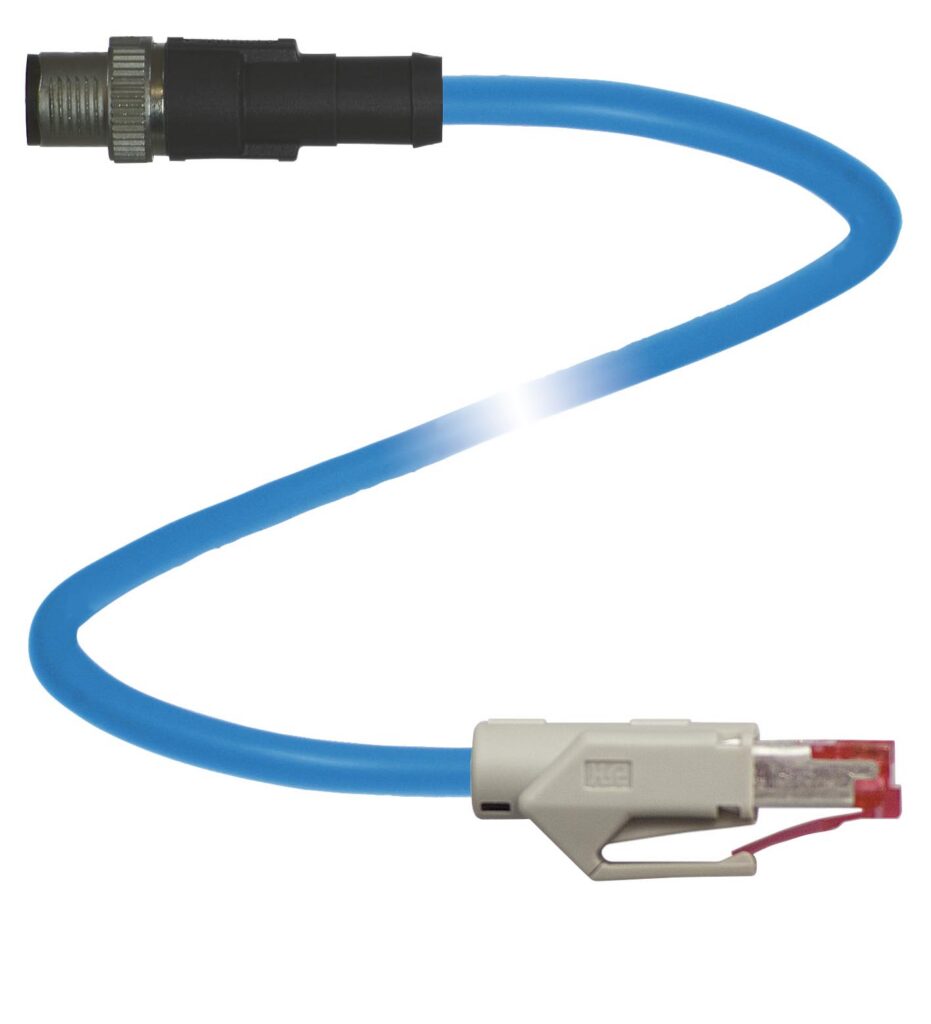

V1SD-G-5M-PUR-ABG-V45-G
| Pin sayısı | 4 |
|---|---|
| Bağlantı 1 | plug |
| Yapı tipi 1 | straight |
| Threading 1 | M12 |
| Bağlantı 2 | plug |
Bağlantı Kablo
- Industrial Ethernet
- Free of paint wetting interfering substances
- Screw Bağlantı suitable for tool assembly
- Immunity to vibration, with mechanical latching
- D coding for Ethernet
- Hard-wearing PUR Kablo
- CAT5/CAT5e Kablo
- Halogen-free
- Completely silicon free
Uzunluk: 5 m – Bağlantı Kablo, M12 to RJ-45, PUR Kablo 4-pin, CAT5e
V1SD-G-5M-PUR-ABG-V45-G
| Pin sayısı | 4 |
|---|---|
| Bağlantı 1 | plug |
| Yapı tipi 1 | straight |
| Threading 1 | M12 |
| Bağlantı 2 | plug |
| Yapı tipi 2 | straight |
| Threading 2 | RJ-45 |
| Bağlantı | plug |
| Yapı tipi | M12 |
| Style | straight |
| Locking | screw Bağlantı |
| Coding | D-coded |
| Çalışma gerilimi | max. 48 V AC / 60 V DC |
| Çalışma akımı | max. 4 A |
| Volume resistance | 150 mΩ/m |
| Koruma sınıfı | EN 60529 |
| Plug Bağlantı | connector M12 x 1 : IEC 61076-2-101 · connector RJ45 : IEC 60603-7 |
| Component category | CAT5 (IEC 11801) , CAT5e (IEC 61156-6) |
| Flammability | IEC 60332-1-2 |
| Halogen-free | IEC 60754-1 |
| Standartlar | CAT5 (IEC 11801:2002) , CAT5e (TIA 568B:2001) |
| Specification | connector M12 x 1 : IEC 61076-2-101 |
| Ortam sıcaklığı | -20 ... 60 °C (-4 ... 140 °F) , stationary · 0 ... 50 °C (32 ... 122 °F) , hareketli Montaj |
| Connector 1 | -25 ... 90 °C (-13 ... 194 °F) |
| Connector 2 | -25 ... 60 °C (-13 ... 140 °F) |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -20 ... 80 °C (-4 ... 176 °F) |
| Sıkma torku | 0.4 Nm |
| Loosening protection | integrated |
| Tool Montaj | straight knurling |
| Mating cycles | min. 100 |
| Shielding | shield connected to screw Bağlantı |
| Contacts | Cu Sn |
| Contact surface | Ni/Au |
| Body | TPU, siyah / PA |
| Kablo | PUR |
| Core insulation | PE |
| Sheath çap | 6.7 mm |
| Bükülme yarıçapı | > 35 mm |
| Renk | water mavi (RAL 5021) |
| Kılıf rengi | water mavi (RAL 5021) |
| İletken sayısı | 4 |
| İletken kesiti | 0.14 mm2 |
| Cores Renk | Core 1-1: beyaz/orange · Core 2-3: beyaz/yeşil · Core 3-2: orange · Core 4-6: yeşil |
| Conductor construction | 7 x 0.15 mm ∅ |
| Core construction | 7 x 0.16 mm ∅ · twisted pairs |
| Shield | aluminum-lined polyester foil · Tinned copper braiding, 65 % coverage |
| Uzunluk | 5 m |
| Ağırlık | 238.1 g |
| PWIS free | var |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Sheathing | PUR |
| Cores | bare copper (Cu) |
