Pepperl+Fuchs
Fieldbus
V1SD-W-20M-PUR-ABG-V45-G
| Bağlantı | plug |
|---|---|
| Yapı tipi | M12 |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 4 |
Bağlantı Kablo, Ethernet
- Hard-wearing PUR Kablo
- Industrial Ethernet
- D coding for Ethernet
- CAT5/CAT5e Kablo
- Free of paint wetting interfering substances
- Halogen-free
- Screw Bağlantı suitable for tool assembly
- Immunity to vibration, with mechanical latching

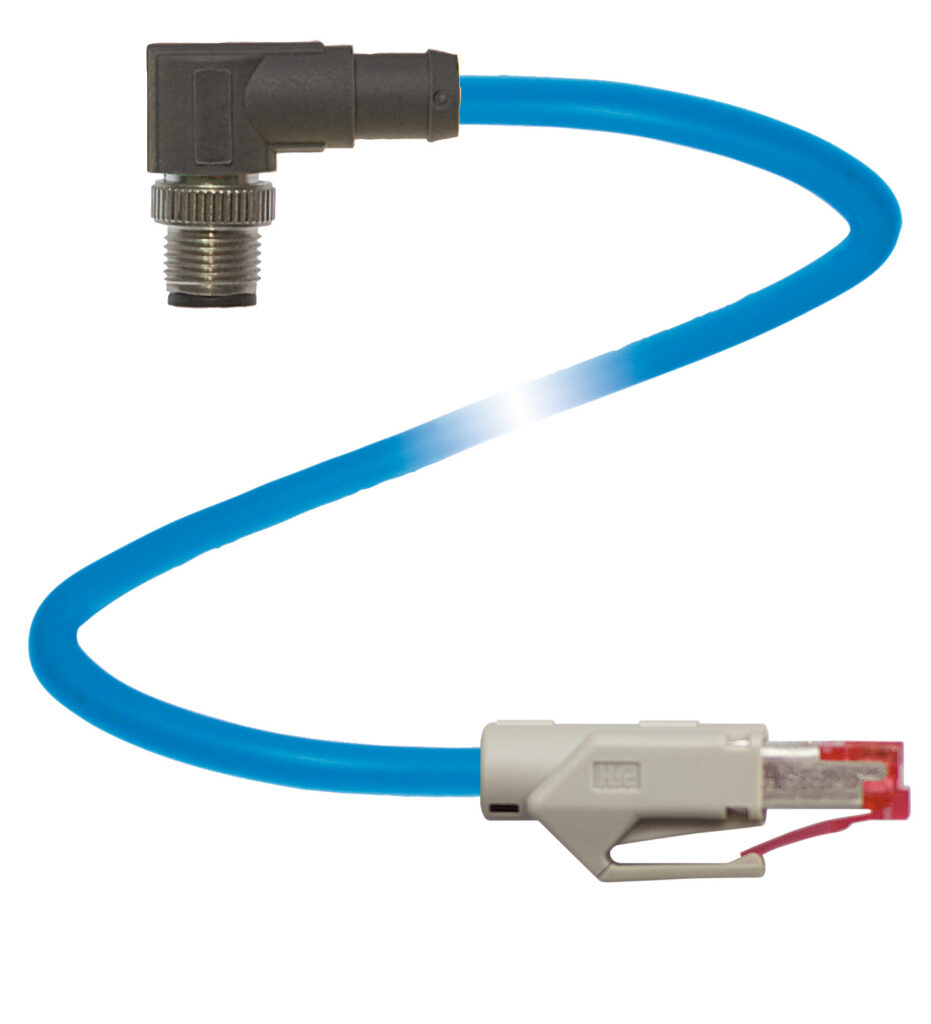

Uzunluk: 20 m – Ethernet bus Kablo M12 plug angled D-coded to RJ45 Ethernet-coded, 4-pin, PUR Kablo mavi, Cat5e, shielded
V1SD-W-20M-PUR-ABG-V45-G
| Bağlantı | plug |
|---|---|
| Yapı tipi | M12 |
| Style | angled |
| Locking | screw Bağlantı |
| Pin sayısı | 4 |
| Coding | D-coded |
| Çalışma gerilimi | max. 32 V AC / DC SELV |
| Çalışma akımı | max. 1 A |
| Koruma sınıfı | EN 60529 |
| Plug Bağlantı | connector M12 x 1 : IEC 61076-2-101 · connector RJ45 : IEC 60603-7 |
| Component category | CAT5 (IEC 11801) , CAT5e (IEC 61156-6) |
| Flammability | IEC 60332-1-2 / UL 2556 |
| Halogen-free | IEC 60754-1 |
| Connector 1 | -25 ... 90 °C (-13 ... 194 °F) |
| Connector 2 | -25 ... 60 °C (-13 ... 140 °F) |
| Kablo, sabit Montaj | -40 ... 80 °C (-40 ... 176 °F) |
| Kablo, flexing | -20 ... 80 °C (-4 ... 176 °F) |
| Sıkma torku | 0.4 Nm |
| Loosening protection | integrated |
| Tool Montaj | straight knurling |
| Mating cycles | min. 100 |
| Shielding | shield connected to screw Bağlantı |
| Kablo | according to IEC/EN 60228 (DIN VDE 0295) class 5 |
| Sheath çap | 6.4 mm |
| Bükülme yarıçapı | > 8 x kablo çapı, hareketli Montaj · > 4 x kablo çapı, sabit Montaj |
| Kılıf rengi | water mavi (RAL 5021) |
| İletken sayısı | 4 |
| İletken kesiti | 0.14 mm2 |
| Cores Renk | Core 1-1: beyaz/orange · Core 2-3: beyaz/yeşil · Core 3-2: orange · Core 4-6: yeşil |
| Core construction | 7 x 0.16 mm ∅ · twisted pairs |
| Shield | aluminum-lined polyester foil · Tinned copper braiding, 70 % coverage |
| Uzunluk | 20 m |
| Ağırlık | 840 g |
| PWIS free | var |
| Screw Bağlantı | Zinc diecast, nickel-plated |
| Body | TPU, siyah |
| Contact surface | Ni/Au |
| Sheathing | PUR |
| Cores | bare copper (Cu) |
| Core insulation | PE |
