Pepperl+Fuchs
Fotoelektrik Sensörler

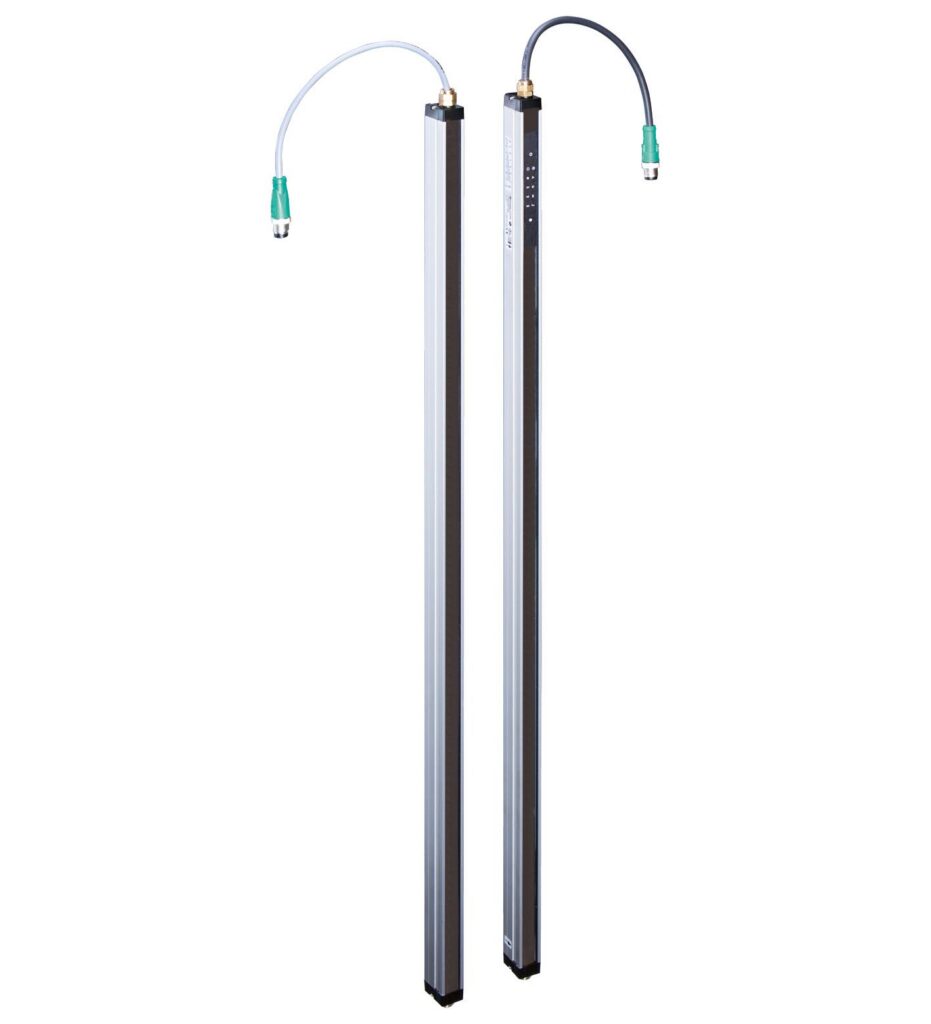

LGS25-1000-IO/110/115b
| Etkin algılama menzili | Standard : 0.3 ... 6 m |
|---|---|
| Eşik algılama menzili | Standard : 7.5 m |
| Işık kaynağı | IRED |
| Işık tipi | modulated kızılötesi light , 850 nm |
| Field Yükseklik | 1000 mm |
Light grid
- Automation light grid
- Optical resolution 25 mm
- Super-fast object detection, even with 3-way beam crossover
- Software-free adjustment of Yükseklik monitoring
- Object identification using integrated object recognition
- IO-Link interface for service and process data
- Optional temperature range to -30 °C
Etkin algılama menzili: Standard : 0.3 … 6 m, Eşik algılama menzili: Standard : 7.5 m, Field Yükseklik: 1000 mm, Number of beams: 41, Time delay before availability: 1.2 s, Anahtarlama frekansı: 84 Hz, Tepki süresi: max. 6 ms, Ortam sıcaklığı: Standard : -10 … 60 °C (14 … 140 °F), Ağırlık: 650 g – Automation light grid with beam spacing of 25 mm, IO-Link interface, push-pull output, sabit Kablo with M12 plug, Automation light grid, Optical resolution 25 mm, Super-fast object detection, even with 3-way beam crossover, Software-free adjustment of Yükseklik monitoring, Object identification using integrated object recognition
LGS25-1000-IO/110/115b
| Etkin algılama menzili | Standard : 0.3 ... 6 m |
|---|---|
| Eşik algılama menzili | Standard : 7.5 m |
| Işık kaynağı | IRED |
| Işık tipi | modulated kızılötesi light , 850 nm |
| Field Yükseklik | 1000 mm |
| Beam crossover | Factory setting: three beam crossing, deactivateable |
| Beam blanking | ayarlanabilir max. 2 sabit suppressible beam areas (blanking) |
| Beam spacing | 25 mm |
| Number of beams | 41 |
| Operating mode | Verici: Verici power ayarlanabilir in two ranges |
| Optical resolution | without beam crossover: 25 mm · with beam crossover: 12.5 mm with in 25% and 75% of the range |
| Açılma açısı | 10 ° |
| Ortam ışığı limiti | > 50000 Lux (if external Işık kaynağı is outside the Açılma açısı) |
| MTTFd | 34 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 60 % |
| Çalışma göstergesi | Power on: LED yeşil, statically lit , Undervoltage indicator: yeşil LED, darbeli (yak. 0.8 Hz) , short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | Verici: sarı LED, illuminates at high emitting power, off at low emitting power · Alıcı: sarı LED: illuminates when an object is detected flashes when falling short of the operating reserve (4 Hz) · Error message: sarı LED flashes (8 Hz) in Verici and Alıcı |
| Kumanda elemanları | Alıcı: 2 touch buttons for programming |
| Parameterization indicator | IO link communication: yeşil LED goes out briefly (1 Hz) |
| Çalışma gerilimi | 18 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | Verici ≤: 50 m A · Alıcı: ≤ 150 m A (without outputs) |
| Time delay before availability | 1.2 s |
| Interface type | IO-Link |
| Protocol | IO-Link V1.0 |
| Mode | COM2 (38.4 k Bit/s) |
| Test input | Verici switch-off with +UB or 0 V at pin 4 (Verici) |
| Function input | Range input activation from 1.6 m (or 2 m in case of option /35) with +UB or 0 V on pin 2 (Verici) · Teach-In input for programming on pin 8 (Alıcı) |
| Stability alarm output | Stability Control (SC) 1 PNP, kısa devre korumalı, ters polarite korumalı on pin 2 (Alıcı) |
| Anahtarlama tipi | Factory setting: dark on , Switchable to light-on mode |
| Sinyal çıkışı | Switching output (detection field C/Q) 1 push-pull (4 in 1) output, kısa devre korumalı, ters polarite korumalı on pin 4 (Alıcı), · Yükseklik monitoring (H1, H2. H3) 3 push-pull (4 in 1) outputs, short-circuit proof, ters polarite korumalı on pin 5, pin 6, pin 7 (Alıcı) |
| Switching threshold | Factory setting: The signal tracking for the threshold value is deactivated, increasing the optical resolution by a maximum of 4 mm; switchable to active signal tracking |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Gerilim düşümü | ≤ 2 V DC |
| Anahtarlama frekansı | 84 Hz |
| Tepki süresi | max. 6 ms |
| Timer function | Off-delay programmable from 0 ... 1.25 s in 5 ms steps (adjustment via IO-Link only) |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| Protection class | III ( IEC 61140 ) |
| UL onayı | c ULus Listed |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | Standard : -10 ... 60 °C (14 ... 140 °F) |
| Storage temperature | -30 ... 70 °C (-22 ... 158 °F) |
| Conductor cross section | min. 0.25 mm2 |
| Koruma sınıfı | IP67 |
| Bağlantı | Verici: connecting Kablo with 4-pin, M12 x 1 connector , 330 mm total Uzunluk · Alıcı: connecting Kablo with 8-pin, M12 x 1 connector , 350 mm total Uzunluk |
| Gövde | extruded aluminum section , Silver anodized |
| Optik yüzey | Plastic pane , Polycarbonate |
| Ağırlık | 650 g |
| Genişlik | 20 mm |
| Depth | 30.5 mm |
| Uzunluk | 1160 mm |
| Kablo uzunluğu | max. 30 m |
