Pepperl+Fuchs
Fotoelektrik Sensörler

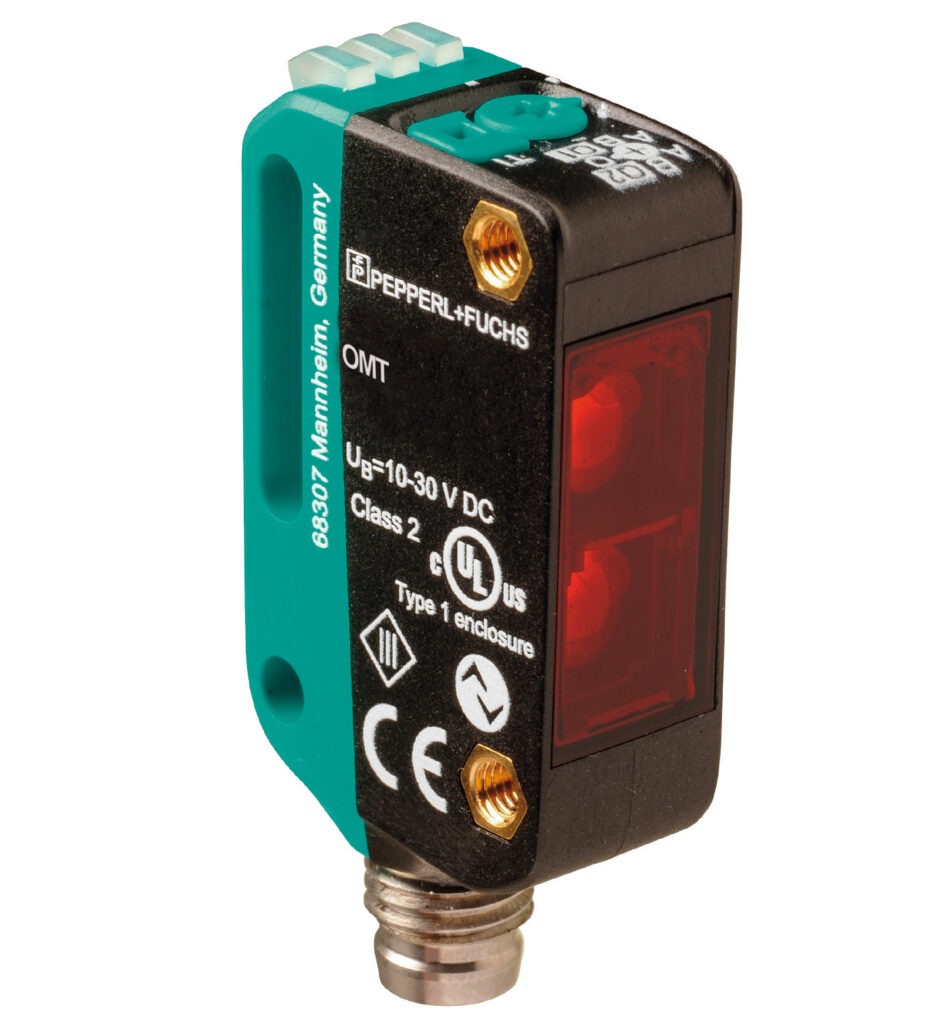

OMT100-R100-2EP-IO-V31-L
| Measuring range | 40 ... 100 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Distance sensor
- Miniature design with versatile mounting options
- Space-saving distance sensors in small standardized design
- Multi Pixel Technology (MPT) – exact and precise signal evaluation
- Dura Beam Laser Sensors – durable and employable like an LED
- IO-Link interface for service and process data
Measurement to object, 100 mm Algılama menzili, kırmızı laser light, laser class 1, measured value via IO-Link, 2 x push-pull output, M8 plug, Miniature design with versatile mounting options, Space-saving distance sensors in small standardized design, Multi Pixel Technology (MPT) – exact and precise signal evaluation, Dura Beam Laser Sensors – durable and employable like an LED, IO-Link interface for service and process data
OMT100-R100-2EP-IO-V31-L
| Measuring range | 40 ... 100 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 680 nm |
| Beam divergence | > 5 mrad d63 d63 < 1 mm in the range of 50 mm ... 250 mm |
| Pulse Uzunluk | 3 µs |
| Repetition rate | yak. 3 k Hz |
| max. pulse energy | 15.2 n J |
| Angle deviation | max. +/- 1.5 ° |
| Işık noktası çapı | yak. 3 mm at a distance of 100 mm |
| Açılma açısı | yak. 2 ° |
| Ortam ışığı limiti | EN 60947-5-2 : 30000 Lux |
| Resolution | 0.1 mm |
| MTTFd | 560 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: · constantly on - power on · flashing (4Hz) - short circuit · flashing with short break (1 Hz) - IO-Link mode |
| Fonksiyon göstergesi | LED sarı: · constantly on - switch output active · constantly off - switch output inactive |
| Kumanda elemanları | Teach-In key |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | < 25 m A at 24 V supply voltage |
| Protection class | III |
| Interface type | IO-Link ( via C/Q = pin 4 ) |
| IO-Link revision | 1.1 |
| Device profile | Smart Sensor |
| Device ID | 0x110904 (1116420) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Min. cycle time | 3 ms |
| Process data Genişlik | Process data input 3 byte · Process data output 2 bit |
| SIO mode support | var |
| Compatible master port type | A |
| Anahtarlama tipi | The default setting is: · C/Q - Pin4: NPN normally open, PNP normally closed, IO-Link · Q2 - Pin2: NPN normally-open, PNP normally-closed |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, kısa devre korumalı, ters polarite korumalı, overvoltage protected |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A , ohmik yük |
| Usage category | DC-12 and DC-13 |
| Gerilim düşümü | ≤ 1.5 V DC |
| Tepki süresi | 2 ms |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | EN 60825-1:2014 |
| Temperature drift | 0.03 %/K |
| Warm up time | 5 min |
| Repeat accuracy | ≤ 0.5 % |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | 10 ... 60 °C (50 ... 140 °F) |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 / IP69 / IP69K |
| Bağlantı | M8 x 1 connector, 4-pin |
| Gövde | PC (Polycarbonate) |
| Optik yüzey | PMMA |
| Ağırlık | yak. 10 g |
| Yükseklik | 44.5 mm |
| Genişlik | 11 mm |
| Depth | 21.5 mm |
