Pepperl+Fuchs
Fotoelektrik Sensörler

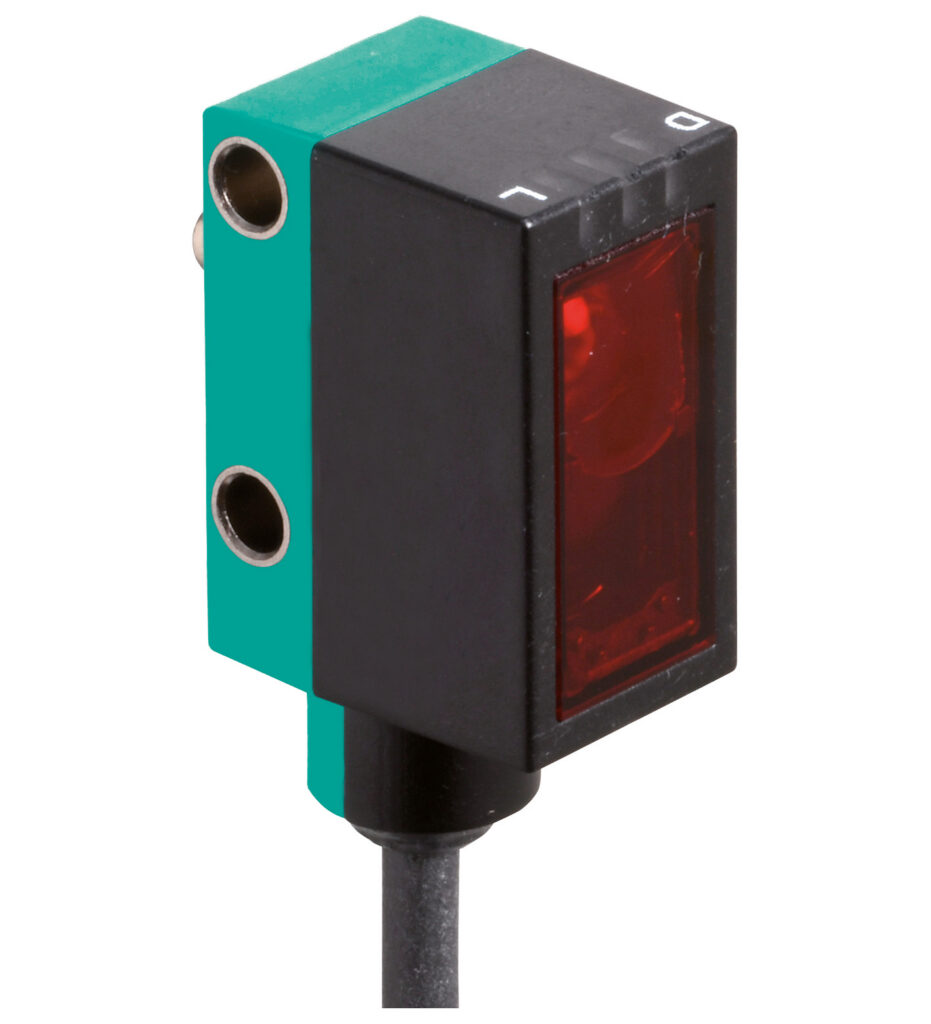

OBT20-R101-2P1-IO
| Algılama menzili | 7 ... 20 mm |
|---|---|
| Algılama menzili max. | 5 ... 25 mm |
| Background suppression | starts from 25 mm |
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
Triangulation sensor (BGS)
- Miniature design with versatile mounting options
- Best background suppressor in its class
- Precision object detection, almost irrespective of the Renk
- Extended temperature range-40 °C … 60 °C
- High Koruma sınıfı IP69K
- IO-Link interface for service and process data
Triangulation sensor with background suppression, Miniature design with versatile mounting options, Best background suppressor in its class, Precision object detection, almost irrespective of the Renk, Extended temperature range, -40 °C … 60 °C, High Koruma sınıfı IP69K
OBT20-R101-2P1-IO
| Algılama menzili | 7 ... 20 mm |
|---|---|
| Algılama menzili max. | 5 ... 25 mm |
| Background suppression | starts from 25 mm |
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık |
| LED risk group labelling | exempt group |
| siyah-beyaz difference (6 %/90 %) | yak. 1 mm |
| Işık noktası çapı | yak. 1.5 mm at 20 mm |
| Açılma açısı | yak. 3 ° |
| Ortam ışığı limiti | EN 60947-5-2 : 40000 Lux |
| MTTFd | 600 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: · constantly on - power on · flashing (4Hz) - short circuit · flashing with short break (1 Hz) - IO-Link mode |
| Fonksiyon göstergesi | LED sarı: · constantly on - object detected · constantly off - object not detected |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | < 25 m A at 24 V supply voltage |
| Protection class | III |
| Interface type | IO-Link ( via C/Q = BK ) |
| IO-Link revision | 1.1 |
| Device profile | Smart Sensor |
| Device ID | 0x110501 (1115393) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Min. cycle time | 2.3 ms |
| Process data Genişlik | Process data input 1 Bit · Process data output 2 Bit |
| SIO mode support | var |
| Compatible master port type | A |
| Anahtarlama tipi | C/Q - Pin4: NPN normally closed / dark-on, PNP normally open / light-on, IO-Link · /Q - Pin2: NPN normally open / light-on, PNP normally closed / dark-on |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, kısa devre korumalı, ters polarite korumalı, overvoltage protected |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A , ohmik yük |
| Usage category | DC-12 and DC-13 |
| Gerilim düşümü | ≤ 1.5 V DC |
| Anahtarlama frekansı | 500 Hz |
| Tepki süresi | 1 ms |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| Ortam sıcaklığı | -40 ... 60 °C (-40 ... 140 °F) , Kablo, sabit Montaj · -25 ... 60 °C (-13 ... 140 °F) , hareketli Kablo not appropriate for conveyor chains |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 / IP69 / IP69K |
| Bağlantı | 2 m sabit Kablo |
| Gövde | PC (Polycarbonate) |
| Optik yüzey | PMMA |
| Ağırlık | yak. 36 g |
| Yükseklik | 31.9 mm |
| Genişlik | 13.9 mm |
| Depth | 18.3 mm |
| Kablo uzunluğu | 2 m |
