Pepperl+Fuchs
Fotoelektrik Sensörler

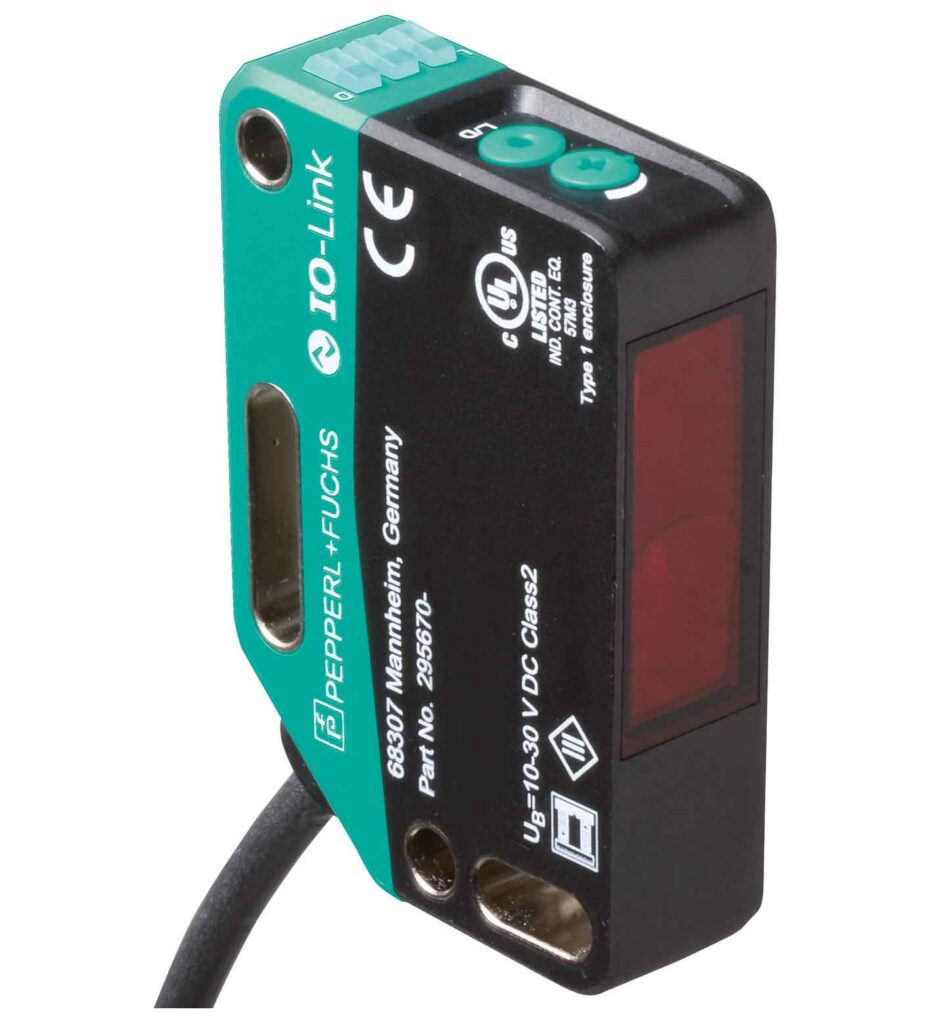

OBR25M-R201-2EP-IO-L
| Etkin algılama menzili | 0 ... 25 m |
|---|---|
| Reflector distance | 0.5 ... 25 m |
| Eşik algılama menzili | 33 m |
| Reference target | H85-2 reflector |
| Işık kaynağı | laser diode |
Laser Reflektörlü sensör
- Medium design with versatile mounting options
- Dura Beam Laser Sensors – durable and employable like an LED
- Extended temperature range-40 °C … 60 °C
- High Koruma sınıfı IP69K
- IO-Link interface for service and process data
Laser Reflektörlü sensör, Medium design with versatile mounting options, Dura Beam Laser Sensors – durable and employable like an LED, Extended temperature range, -40 °C … 60 °C, High Koruma sınıfı IP69K, IO-Link interface for service and process data
OBR25M-R201-2EP-IO-L
| Etkin algılama menzili | 0 ... 25 m |
|---|---|
| Reflector distance | 0.5 ... 25 m |
| Eşik algılama menzili | 33 m |
| Reference target | H85-2 reflector |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Polarization filter | var |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 680 nm |
| Beam divergence | > 5 mrad d63 < 2 mm in the range of 250 mm ... 750 mm |
| Pulse Uzunluk | 1.6 µs |
| Repetition rate | max. 17.6 k Hz |
| max. pulse energy | 9.6 n J |
| Işık noktası çapı | yak. 50 mm at a distance of 25 m |
| Açılma açısı | yak. 0.1 ° |
| Ortam ışığı limiti | EN 60947-5-2 : 60000 Lux |
| MTTFd | 672 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: · constantly on - power on · flashing (4Hz) - short circuit · flashing with short break (1 Hz) - IO-Link mode |
| Fonksiyon göstergesi | sarı LED: · Permanently lit - light path clear · Permanently off - object detected · Flashing (4 Hz) - insufficient operating reserve |
| Kumanda elemanları | aydınlık/karanlık değiştirme anahtarı |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | < 15 m A at 24 V Çalışma gerilimi |
| Protection class | III |
| Interface type | IO-Link ( via C/Q = BK ) |
| IO-Link revision | 1.1 |
| Device profile | Identification and diagnosis · Smart Sensor type 2.4 |
| Device ID | 0x111212 (1118738) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Min. cycle time | 2.3 ms |
| Process data Genişlik | Process data input 2 Bit · Process data output 2 Bit |
| SIO mode support | var |
| Compatible master port type | A |
| Anahtarlama tipi | The Anahtarlama tipi of the sensor is ayarlanabilir. The default setting is: · C/Q - BK: NPN normally open / dark-on, PNP normally closed / light-on, IO-Link · /Q - WH: NPN normally closed / light-on, PNP normally open / dark-on |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, kısa devre korumalı, ters polarite korumalı, overvoltage protected |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A , ohmik yük |
| Usage category | DC-12 and DC-13 |
| Gerilim düşümü | ≤ 1.5 V DC |
| Anahtarlama frekansı | 2000 Hz |
| Tepki süresi | 250 µs |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | EN 60825-1:2014 |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -40 ... 60 °C (-40 ... 140 °F) , Kablo, sabit Montaj · -20 ... 60 °C (-4 ... 140 °F) , hareketli Kablo not appropriate for conveyor chains |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 / IP69 / IP69K |
| Bağlantı | 2 m sabit Kablo |
| Gövde | PC (Polycarbonate) |
| Optik yüzey | PMMA |
| Ağırlık | yak. 83 g |
| Yükseklik | 61.7 mm |
| Genişlik | 15 mm |
| Depth | 41.7 mm |
| Kablo uzunluğu | 2 m |
