Pepperl+Fuchs
Fotoelektrik Sensörler

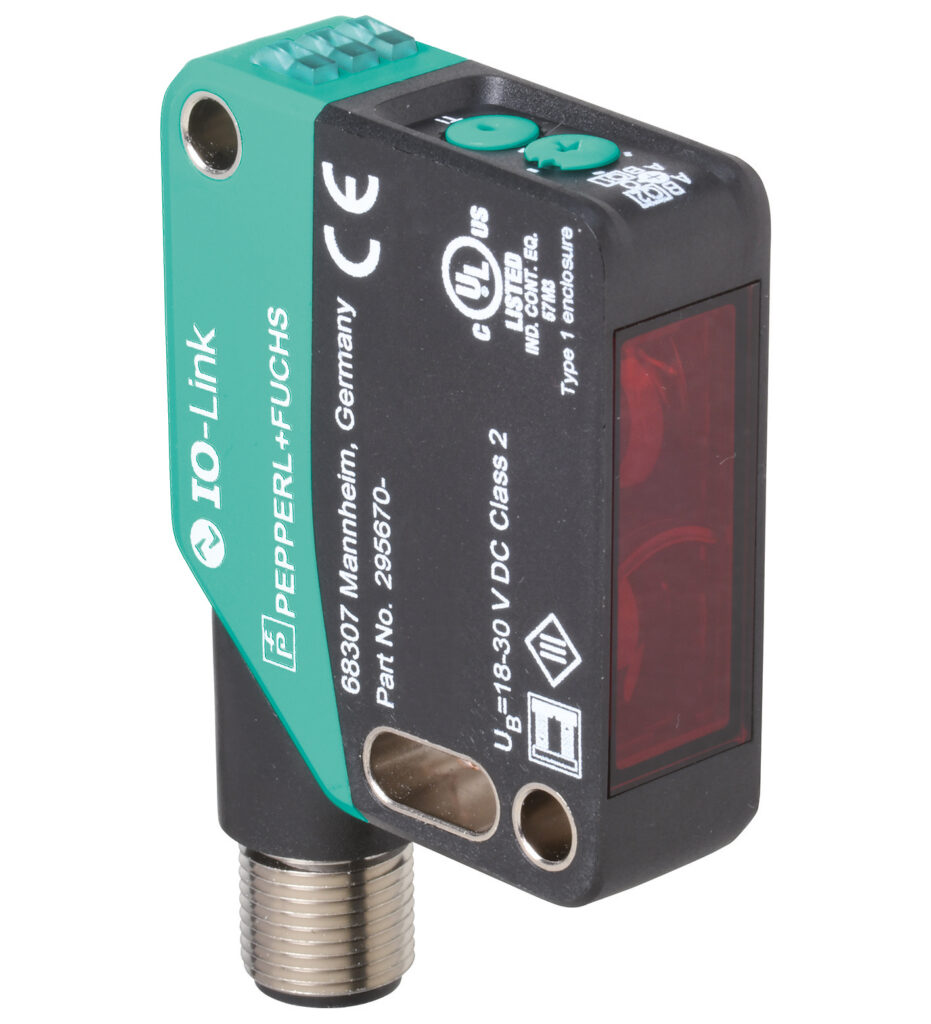

OMT550-R200-IEP-IO-V1
| Measuring range | 100 ... 550 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık |
| LED risk group labelling | exempt group |
Distance sensor
- Medium design with versatile mounting options
- Space-saving distance sensors in small standardized design
- Multi Pixel Technology (MPT) – exact and precise signal evaluation
- IO-Link interface for service and process data
- Analog output 4 … 20 m A
Distance sensor, Medium design with versatile mounting options, Space-saving distance sensors in small standardized design, Multi Pixel Technology (MPT) – exact and precise signal evaluation, IO-Link interface for service and process data, Analog output 4 … 20 m A
OMT550-R200-IEP-IO-V1
| Measuring range | 100 ... 550 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık |
| LED risk group labelling | exempt group |
| Angle deviation | max. +/- 1.5 ° |
| Işık noktası çapı | yak. 20 mm at a distance of 550 mm |
| Açılma açısı | 2.5 ° |
| Ortam ışığı limiti | EN 60947-5-2 : 45000 Lux |
| Resolution | 0.1 mm |
| MTTFd | 520 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: · constantly on - power on · flashing (4Hz) - short circuit · flashing with short break (1 Hz) - IO-Link mode |
| Fonksiyon göstergesi | LED sarı: · constantly on - switch output active · constantly off - switch output inactive |
| Kumanda elemanları | Teach-In key |
| Çalışma gerilimi | 18 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | < 25 m A at 24 V supply voltage |
| Protection class | III |
| Interface type | IO-Link ( via C/Q = pin 4 ) |
| IO-Link revision | 1.1 |
| Device profile | Identification and diagnosis · Smart Sensor type 0/type 3.3 |
| Device ID | 0x111902 (1120514) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Min. cycle time | 3 ms |
| Process data Genişlik | Process data input 4 byte · Process data output 2 bits |
| SIO mode support | var |
| Compatible master port type | A |
| Anahtarlama tipi | The default setting is: · C/Q - Pin4: NPN normally open, PNP normally closed, IO-Link · I—Pin2: analog output 4...20 m A |
| Sinyal çıkışı | 1 push-pull output , 1 analog output , short-circuit-proof, Ters polarite koruması, surge-proof |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A , ohmik yük |
| Usage category | DC-12 and DC-13 |
| Gerilim düşümü | ≤ 1.5 V DC |
| Tepki süresi | 2 ms , see table 1 |
| Çıkış tipi | 1 current output: 4 ... 20 m A |
| Load resistor | > 1 kΩ voltage output ; ≤ 470 Ω current output |
| Recovery time | 2 ms |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| Temperature drift | 0.05 %/K |
| Warm up time | 5 min |
| Repeat accuracy | ≤ 1 % , see table 1 |
| Linearity error | 0.75 % |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | 10 ... 50 °C (50 ... 122 °F) |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 / IP69 / IP69K |
| Bağlantı | 4-pin, M12 x 1 connector, 90° rotatable |
| Gövde | PC (Polycarbonate) |
| Optik yüzey | PMMA |
| Ağırlık | yak. 37 g |
| Yükseklik | 50.6 mm |
| Genişlik | 15 mm |
| Depth | 41.7 mm |
