Pepperl+Fuchs
Fotoelektrik Sensörler

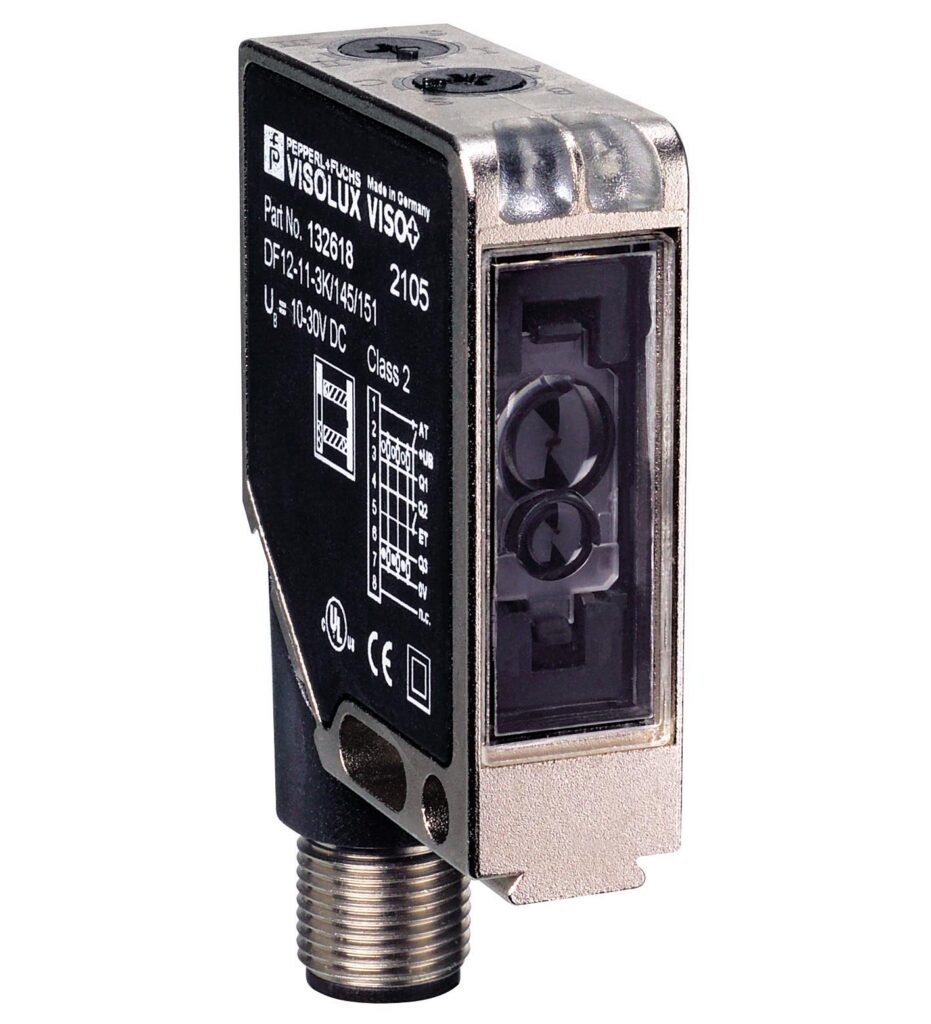

DF12-11-3K/145/151
| Sensor range | 11 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| LED risk group labelling | Risk group 2 |
| Light spot representation | 1 mm x 3 mm |
Print mark Renk sensor
- Yansımalı (diffuse) sensör for recording colored print marks on backgrounds with different colors
- Renk detection by means of the active three-range method
- Teach-in procedure for automatic threshold value setting
- 3 independent channels
- 3 tolerance steps per channel
- 3 Push-pull outputs
Print mark Renk sensor, 11 mm Algılama menzili, RGB light, external Teach-In, 3 push-pull outputs, M12 plug, Yansımalı (diffuse) sensör for recording colored print marks on backgrounds with different colors, Renk detection by means of the active three-range method, Teach-in procedure for automatic threshold value setting, 3 independent channels, 3 tolerance steps per channel
DF12-11-3K/145/151
| Sensor range | 11 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| LED risk group labelling | Risk group 2 |
| Light spot representation | 1 mm x 3 mm |
| Angle deviation | max. ± 3° |
| MTTFd | 730 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 60 % |
| Çalışma göstergesi | LED yeşil, statically lit Power on , Undervoltage indicator: yeşil LED, darbeli (yak. 0.8 Hz) , short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | 2 LEDs sarı, light up in case of detection |
| Teach-in indicator | Teach-In channel: LED yeşil/sarı equiphase flashing; 2.5 Hz . Teach-In tolerance: LED yeşil/sarı non equiphase flashing; 2.5 Hz . |
| Kumanda elemanları | 2 Teach-In rotary switch for Teach-In channel and Teach-In tolerance . |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | ≤ 40 m A |
| Protection class | II, rated voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1 |
| Function input | Ext. Teach-In input (ET) · Ext. blanking-input (AT) |
| Sinyal çıkışı | 3 push-pull (4 in 1) outputs, short-circuit proof, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Anahtarlama frekansı | 500 Hz |
| Tepki süresi | 1 ms |
| Ürün standardı | EN 60947-5-2 |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | 10 ... 50 °C (50 ... 122 °F) |
| Storage temperature | -20 ... 75 °C (-4 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 8-pin, M12 metal connector, 90° convertible |
| Gövde | Frame: nickel plated, die cast zinc, · Laterals: glass-fiber reinforced plastic PC |
| Optik yüzey | Plastic pane |
| Ağırlık | 60 g |
| Yükseklik | 49 mm |
| Genişlik | 41.5 mm |
| Depth | 15 mm |
| Note | (use V19 type Bağlantı Kablo ) |
