Pepperl+Fuchs
Fotoelektrik Sensörler

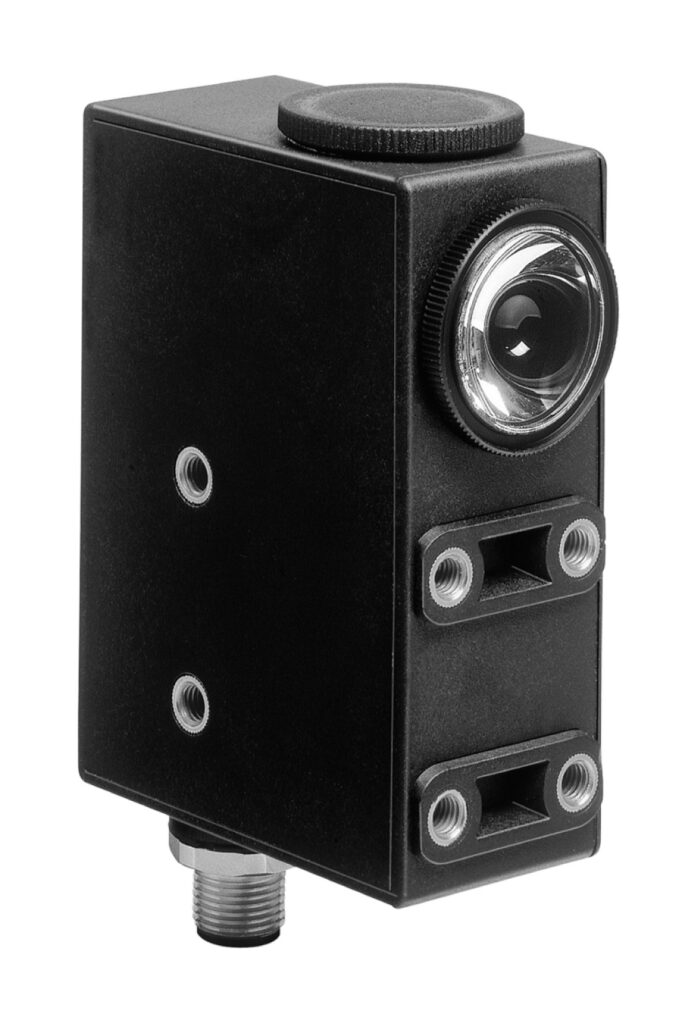

DF20/B/49/124
| Sensor range | 9.5 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | Light spot çap 1.5 mm |
| Angle deviation | max. ± 3° |
Print mark Renk sensor
- Yansımalı (diffuse) sensör for recording colored print marks on backgrounds with different colors
- Teach-in procedure for automatic threshold value setting
- 3 Verici colors: yeşil, kırmızı and mavi
- Very short Tepki süresi
- Optical system exchangeable by 90°
- Sturdy, waterproof plastic Gövde
Print mark Renk sensor, 9.5 mm Algılama menzili, RGB light with circular light spot, external Teach-In, Teach-In button, NPN output, PNP output, M12 plug, Yansımalı (diffuse) sensör for recording colored print marks on backgrounds with different colors, Teach-in procedure for automatic threshold value setting, 3 Verici colors: yeşil, kırmızı and mavi, Very short Tepki süresi, Optical system exchangeable by 90°
DF20/B/49/124
| Sensor range | 9.5 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | Light spot çap 1.5 mm |
| Angle deviation | max. ± 3° |
| MTTFd | 650 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Fonksiyon göstergesi | LED sarı, lights up if print mark is detected · flashes, if no safe operation is possible |
| Kumanda elemanları | Teach-In key |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | ≤ 55 m A |
| Function input | Teach-In input |
| Anahtarlama tipi | PNP switches according to +UB, NPN according to 0 V for detected mark |
| Sinyal çıkışı | 1 PNP and 1 NPN kısa devre korumalı, açık kollektör, synchronized-switching |
| Anahtarlama gerilimi | PNP: ≥ (+UB -2.5 V) , NPN: ≤ 1.5 V |
| Anahtarlama akımı | max. 200 m A |
| Anahtarlama frekansı | 1.65 k Hz |
| Tepki süresi | 300 µs |
| Ürün standardı | EN 60947-5-2 |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -20 ... 60 °C (-4 ... 140 °F) |
| Storage temperature | -20 ... 75 °C (-4 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 connector |
| Gövde | PC (glass-fiber-reinforced Makrolon) |
| Optik yüzey | glass |
| Ağırlık | 200 g |
| Yükseklik | 85.5 mm |
| Genişlik | 33 mm |
| Depth | 60.8 mm |
Doküman henüz eklenmedi.
Bu ürün için stok, termin ve teknik destek bilgisi almak üzere bizimle iletişime geçin.
