Pepperl+Fuchs
Fotoelektrik Sensörler

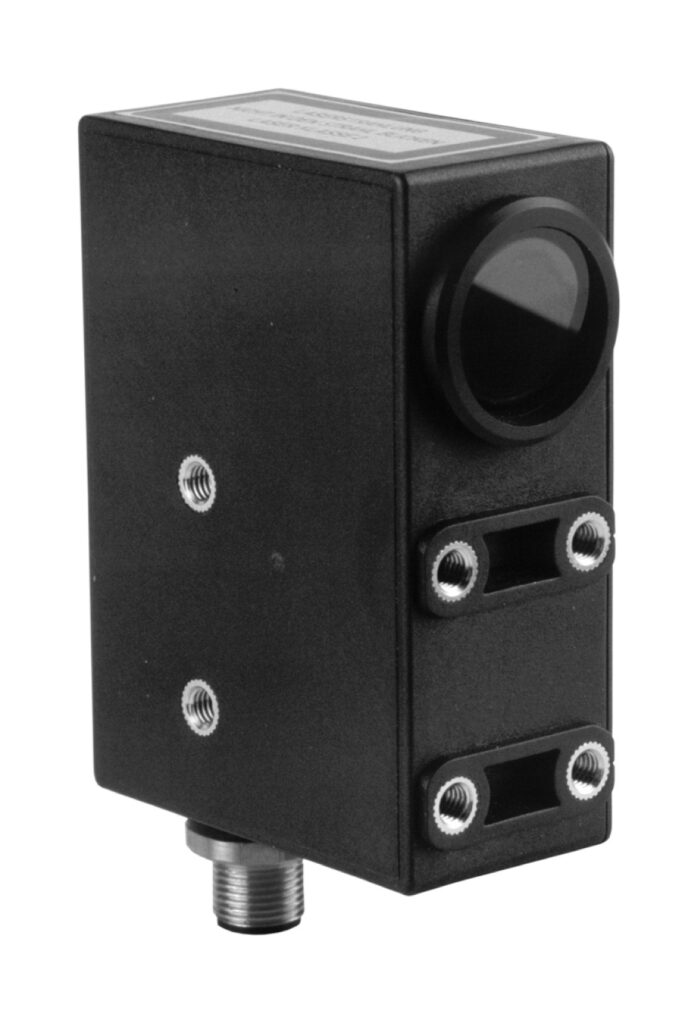

DK10-LAS/35/79B
| Sensor range | 800 mm |
|---|---|
| Algılama menzili | 3 ... 800 mm |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Print mark contrast sensor
- Laser print mark contrast sensor for recording very small print marks
- Laser class 2, eyesafe
- ayarlanabilir sensitivity
- 30 µs Tepki süresi, suitable for extremely rapid scanning processes
Print mark contrast sensor, 800 mm Algılama menzili, kırmızı laser light, laser class 2, light/dark on, Hassasiyet ayarı, push-pull output, analog output, M12 plug, Laser print mark contrast sensor for recording very small print marks, Laser class 2, eyesafe, ayarlanabilir sensitivity, 30 µs Tepki süresi, suitable for extremely rapid scanning processes
DK10-LAS/35/79B
| Sensor range | 800 mm |
|---|---|
| Algılama menzili | 3 ... 800 mm |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 2 |
| Wave Uzunluk | 650 nm |
| Beam divergence | < 1.5 mrad |
| Pulse Uzunluk | 1.5 µs |
| Repetition rate | 108.7 k Hz |
| max. pulse energy | 2.1 n J |
| Light spot representation | yak. 2 mm at a distance of 800 mm |
| Continuous light | 40000 Lux |
| MTTFd | 550 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Fonksiyon göstergesi | LED sarı: lights up if Alıcı is lit (light on), lights up if Alıcı is not lit (dark on) |
| Kumanda elemanları | aydınlık/karanlık değiştirme anahtarı, Hassasiyet ayarı |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | ≤ 55 m A |
| Test input | Verici deactivation with +Ub |
| Anahtarlama tipi | light/dark on switchable |
| Sinyal çıkışı | Push-pull output, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | PNP: UB - 2.5 V / NPN: URest 1.5 V |
| Anahtarlama akımı | max. 200 m A |
| Measurement output | Analog output 0.3 ... 10 m A, (RL ≤ 600 Ohm) |
| Anahtarlama frekansı | 16.5 k Hz |
| Tepki süresi | 30 µs |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | IEC 60825-1:2014 |
| Shock and impact resistance | IEC / EN 60068. half-sine, 40 g in each X, Y and Z directions |
| Vibration resistance | IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 g in each X, Y and Z directions |
| UL onayı | c ULus Listed , Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -10 ... 50 °C (14 ... 122 °F) |
| Storage temperature | -20 ... 75 °C (-4 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 connector |
| Gövde | PC (glass-fiber-reinforced Makrolon) |
| Optik yüzey | glass |
| Ağırlık | 200 g |
| Yükseklik | 85.6 mm |
| Genişlik | 33 mm |
| Depth | 60.8 mm |
