Pepperl+Fuchs
Fotoelektrik Sensörler

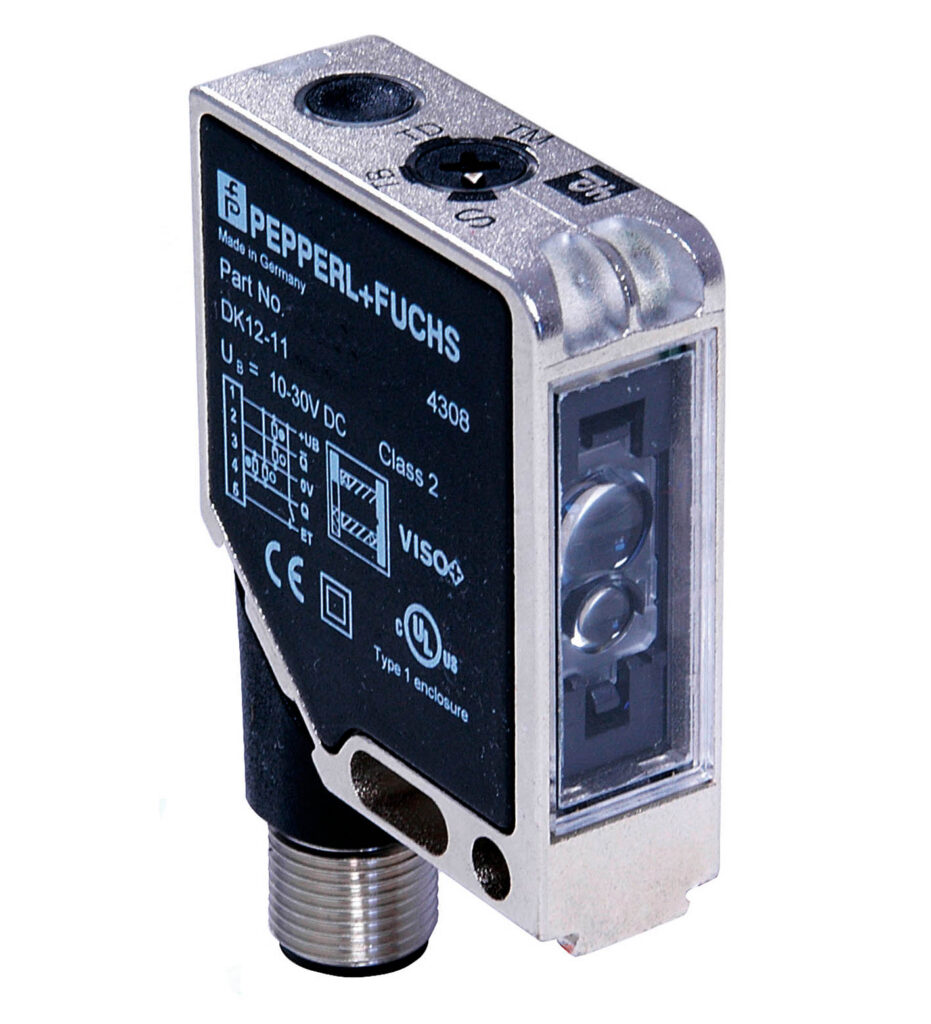

DK12-11/124/136
| Sensor range | 11 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | 1 mm x 3 mm , light spot parallel to Gövde |
| Angle deviation | max. ± 3° |
Print mark contrast sensor
- Yansımalı (diffuse) sensör for recording any print mark
- Teach-in, static and dynamic
- 50 µs Tepki süresi, suitable for extremely rapid scanning processes
- 3 Verici colors: yeşil, kırmızı and mavi
Print mark contrast sensor, 11 mm Algılama menzili, RGB light parallel with the longitudinal direction of the Gövde, light/dark ON, external Teach-In, 2 push-pull outputs, M12 plug, Yansımalı (diffuse) sensör for recording any print mark, Teach-in, static and dynamic, 50 µs Tepki süresi, suitable for extremely rapid scanning processes, 3 Verici colors: yeşil, kırmızı and mavi
DK12-11/124/136
| Sensor range | 11 mm ± 2 mm |
|---|---|
| Işık kaynağı | 3 LEDs (R,G,B) |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | 1 mm x 3 mm , light spot parallel to Gövde |
| Angle deviation | max. ± 3° |
| Teach-in | static and dynamic Teach-In |
| MTTFd | 750 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 60 % |
| Çalışma göstergesi | LED yeşil, statically lit Power on , short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | 2 LEDs sarı, light up in case of detection |
| Teach-in indicator | Teach-In mark: LED yeşil/sarı equiphase flashing; 2,5 Hz . Teach-In background: LED yeşil/sarı non equiphase flashing; 2,5 Hz . Teach-In dynamic: LED yeşil/sarı equiphase flashing; 1.0 Hz . Teach Error:LED yeşil/sarı non equiphase flashing; 8.0 Hz . |
| Kumanda elemanları | Teach-In rotary switch for Switching operation, Teach-In mark, Teach-In background and dynamic Teach-In |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | ≤ 80 m A |
| Function input | Ext. Teach-In input (ET) |
| Anahtarlama tipi | light/dark on |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, complementary, short-circuit proof, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Anahtarlama frekansı | 10 k Hz |
| Tepki süresi | 50 µs |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | E87056 , c ULus Listed 57M3 , Sınıf 2 güç kaynağı , Type 1 enclosure |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -20 ... 60 °C (-4 ... 140 °F) |
| Storage temperature | -40 ... 75 °C (-40 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | Metal connector, M12, 5-pin, 90° rotatable |
| Gövde | Frame: nickel plated, die cast zinc, · Laterals: glass-fiber reinforced plastic PC |
| Optik yüzey | Plastic pane |
| Ağırlık | 60 g |
| Yükseklik | 49 mm |
| Genişlik | 41.5 mm |
| Depth | 15 mm |
