Pepperl+Fuchs
Fotoelektrik Sensörler

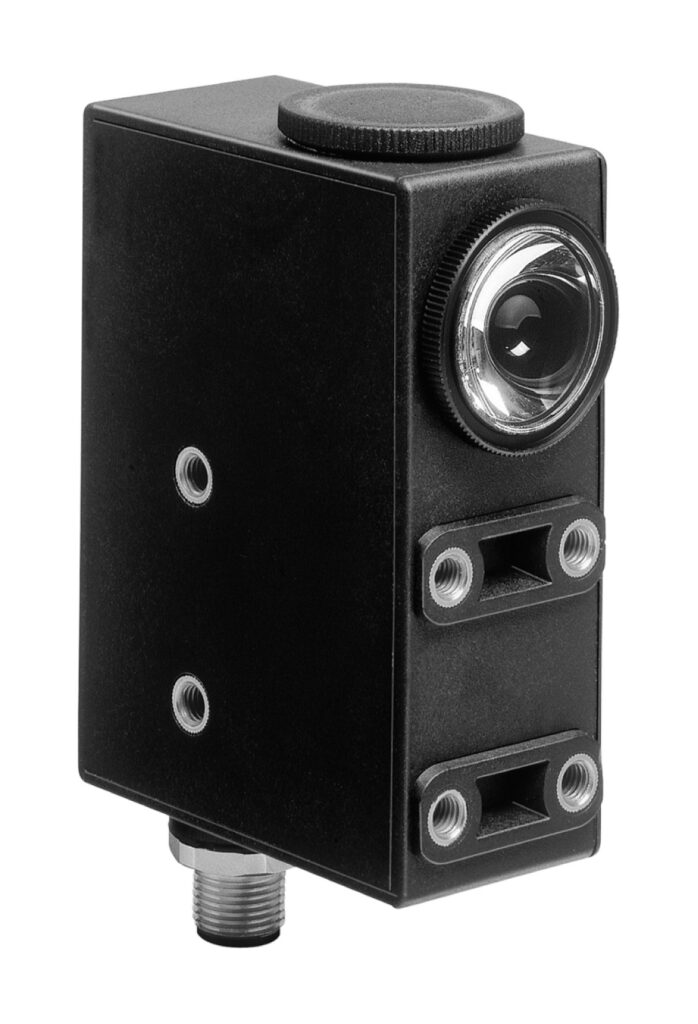

DK20-3009/B/110/124
| Sensor range | 9.5 mm ± 3 mm |
|---|---|
| Işık kaynağı | LED |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | Light spot çap 1.5 mm |
| Angle deviation | max. ± 3° |
Print mark contrast sensor
- Yansımalı (diffuse) sensör for recording any print mark
- Static teach-in: automatic switching threshold adaptation
- Optical system exchangeable by 90°
- 50 µs Tepki süresi, suitable for extremely rapid scanning processes
- 3 Verici colors: yeşil, kırmızı and mavi
- Inverted function display
Print mark contrast sensor, 9.5 mm Algılama menzili, RGB light with circular light spot, light/dark ON, external Teach-in, push-pull output, M12 plug, Yansımalı (diffuse) sensör for recording any print mark, Static teach-in: automatic switching threshold adaptation, Optical system exchangeable by 90°, 50 µs Tepki süresi, suitable for extremely rapid scanning processes, 3 Verici colors: yeşil, kırmızı and mavi
DK20-3009/B/110/124
| Sensor range | 9.5 mm ± 3 mm |
|---|---|
| Işık kaynağı | LED |
| Işık tipi | Visible yeşil/kırmızı/mavi, modulated light |
| Light spot representation | Light spot çap 1.5 mm |
| Angle deviation | max. ± 3° |
| Continuous light | 7000 Lux |
| Teach-in | static Teach-In |
| MTTFd | 650 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Fonksiyon göstergesi | LED sarı; switching operation: lights up if print mark is detected · Teach-In operation: flashing slowly · alarm display: flashing quickly, if no safe operation is possible |
| Kumanda elemanları | Teach-In key |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | ≤ 70 m A |
| Function input | Teach-In input |
| Anahtarlama tipi | light/dark on switchable, results from the order of the Teach-In |
| Sinyal çıkışı | Push-pull output, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | PNP: ≥ (+UB -2.5 V) , NPN: ≤ 1.5 V |
| Anahtarlama akımı | max. 200 m A |
| Anahtarlama frekansı | 10 k Hz |
| Tepki süresi | 50 µs |
| Ürün standardı | EN 61000-6-2, EN 61000-6-3 |
| Shock and impact resistance | IEC / EN 60068. half-sine, 40 g in each X, Y and Z directions |
| Vibration resistance | IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 g in each X, Y and Z directions |
| UL onayı | c ULus Listed , Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -20 ... 60 °C (-4 ... 140 °F) |
| Storage temperature | -20 ... 75 °C (-4 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 connector |
| Gövde | PC (glass-fiber-reinforced Makrolon) |
| Optik yüzey | glass |
| Ağırlık | 200 g |
| Yükseklik | 85.6 mm |
| Genişlik | 33 mm |
| Depth | 60.8 mm |
