Pepperl+Fuchs
Fotoelektrik Sensörler

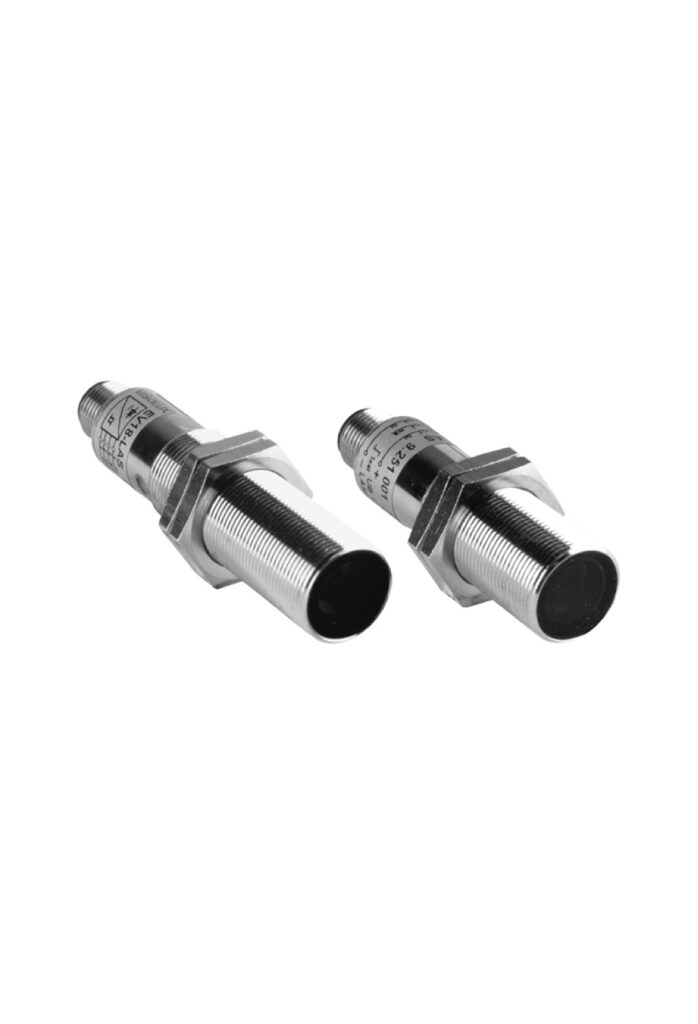

E18/EV18-LAS/32/59/76a/92
| Verici | E18-LAS/92 |
|---|---|
| Alıcı | EV18-LAS/32/59/92 |
| Etkin algılama menzili | 0 ... 10 m |
| Eşik algılama menzili | 18 m |
| Işık kaynağı | laser diode |
Karşılıklı (thru-beam) sensör
- Laser Karşılıklı (thru-beam) sensör in the M18 Gövde
- Metal design
- Automatic threshold value adaptation
- Very high switching accuracy
- Light beam çap < 1.5 mm
- Test input
Laser Karşılıklı (thru-beam) sensör, M18 threaded Gövde tasarımı, metal Gövde, front Optik yüzey, 10 m Algılama menzili, kırmızı light, dark on, DC versiyon, PNP output, test input, M12 plug, Laser Karşılıklı (thru-beam) sensör in the M18 Gövde, Metal design, Automatic threshold value adaptation, Very high switching accuracy, Light beam çap < 1.5 mm
E18/EV18-LAS/32/59/76a/92
| Verici | E18-LAS/92 |
|---|---|
| Alıcı | EV18-LAS/32/59/92 |
| Etkin algılama menzili | 0 ... 10 m |
| Eşik algılama menzili | 18 m |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 650 nm |
| Beam divergence | 1 mrad |
| Pulse Uzunluk | 15 µs |
| Repetition rate | 10 k Hz |
| max. pulse energy | < 10.2 n J |
| Target size | 1.2 mm |
| Light Alıcı | photo diode |
| Işık noktası çapı | yak. 2 mm at Algılama menzili 1.5 m |
| Açılma açısı | Alıcı +/-2° |
| Optik yüzey | önden |
| Continuous light | 5000 Lux |
| Hysteresis | 25 % |
| MTTFd | 208.3 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Fonksiyon göstergesi | LED sarı, lights up when light beam is free, flashes when falling short of the operating reserve |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | Verici ≤ 25 m A , Alıcı ≤ 60 m A |
| Test input | Verici deactivation · Verici on: 0 ... +3V · Verici off: +5V ... +UB |
| Stability alarm output | PNP, açık kollektör , kısa devre korumalı · inactive: signal strength > yak. 30 % of the strength with clean optic · active: signal strength < yak. 30 % of the strength with clean optic |
| Anahtarlama tipi | dark-on |
| Sinyal çıkışı | 1 PNP, kısa devre korumalı, açık kollektör |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Anahtarlama frekansı | 1000 Hz |
| Tepki süresi | 0.5 ms |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | IEC 60825-1:2014 |
| Shock and impact resistance | IEC / EN 60068, half-sine, 30 g in X, Y and Z direction |
| Vibration resistance | IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 g in each X, Y and Z directions |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | 0 ... 50 °C (32 ... 122 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Koruma sınıfı | IP65 |
| Bağlantı | 4-pin, M12 x 1 connector |
| Gövde | brass, nickel-plated |
| Connector | metal |
| Ağırlık | per 45 g |
| Uzunluk | 80 mm |
| çap | 18 mm |
