Pepperl+Fuchs
Fotoelektrik Sensörler

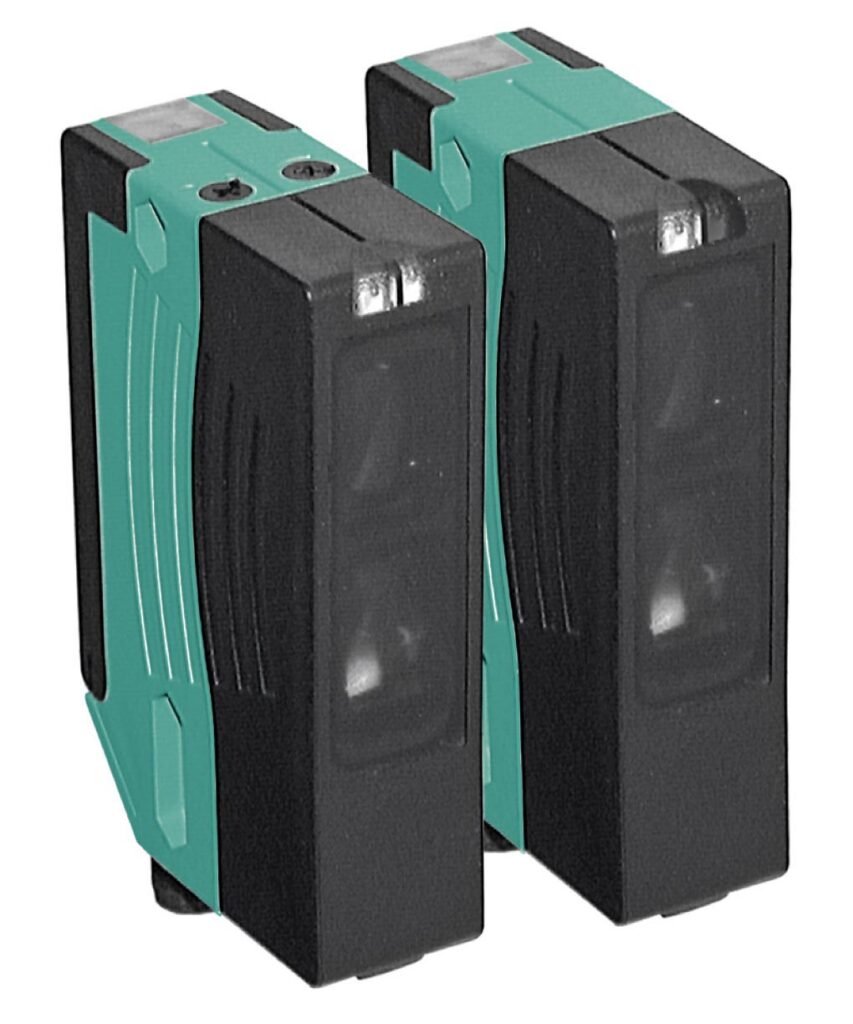

LD28/LV28-F1-3974/47/82b/112
| Verici | LD28-F1-3974/76a/112 |
|---|---|
| Alıcı | LV28-F1-3974/47/82b/112 |
| Etkin algılama menzili | 0 ... 30 m |
| Eşik algılama menzili | 40 m |
| Işık kaynağı | LED |
Karşılıklı (thru-beam) sensör
- Ultra bright LEDs for power on, weak signal indication and switching state
- Highly visible LED as alignment aid in Alıcı optics
- Verici deactivation
- Not sensitive to ambient light, even with switched energy saving lamps
- Extra vibration proof version
- Waterproof, Koruma sınıfı IP67
Universal Karşılıklı (thru-beam) sensör, large Gövde tasarımı, 30 m Algılama menzili, kırmızı light, 25 k Hz transmission frequency, light/dark on, DC versiyon, 2 PNP outputs, test input, pre-fault output, M12 plug, Ultra bright LEDs for power on, weak signal indication and switching state, Highly visible LED as alignment aid in Alıcı optics, Verici deactivation, Not sensitive to ambient light, even with switched energy saving lamps, Extra vibration proof version
LD28/LV28-F1-3974/47/82b/112
| Verici | LD28-F1-3974/76a/112 |
|---|---|
| Alıcı | LV28-F1-3974/47/82b/112 |
| Etkin algılama menzili | 0 ... 30 m |
| Eşik algılama menzili | 40 m |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık , 660 nm |
| Alignment aid | LED kırmızı (in Alıcı lens) · illuminated constantly: beam is interrupted, · flashes: reaching switching point, · off: sufficient operating reserve |
| Transmitter frequency | F1 = 25 k Hz |
| Işık noktası çapı | yak. 0.6 m at 30 m |
| Açılma açısı | Verici 1.2°, · Alıcı 5° |
| Ortam ışığı limiti | 50000 Lux |
| MTTFd | 620 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 90 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | LED sarı: · 1. LED lit constantly: signal > 2 x switching point (operating reserve) · 2. LED flashes: signal between 1 x switching point and 2 x switching point · 3. LED off: signal < switching point |
| Kumanda elemanları | hassasiyet ayarı (Adjustment to < 25% of the effective operating range) , aydınlık/karanlık değiştirme anahtarı |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | Verici: ≤ 50 m A · Alıcı: ≤ 35 m A |
| Test input | Verici deactivation at +UB (Imax. < 3 m A at 30 V DC) |
| Stability alarm output | 1 PNP transistor, kısa devre korumalı, reverse-polarity protected, açık kollektör, Umax = 30 V DC, Imax = 0.2 A · The output becomes inactive if the signal level has fallen below the operating reserve for yak. 10 s (sarı and kırmızı LEDs flash). · If the light beam is interrupted four times during this period, the output immediately becomes inactive. |
| Anahtarlama tipi | light/dark on switchable |
| Sinyal çıkışı | 2 PNP, complementary, kısa devre korumalı, ters polarite korumalı , açık kollektörs |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 200 m A |
| Anahtarlama frekansı | 1000 Hz |
| Tepki süresi | 0.5 ms |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | c ULus |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -40 ... 60 °C (-40 ... 140 °F) |
| Storage temperature | -40 ... 75 °C (-40 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | Metal connector, M12, 5-pin, 90° rotatable |
| Gövde | Plastic ABS |
| Optik yüzey | Plastic pane |
| Ağırlık | 140 g (Verici and Alıcı) |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 65.5 mm |
