Pepperl+Fuchs
Fotoelektrik Sensörler
LD28/LV28-LAS-F1-7675
| Verici | LD28-LAS-F1-7675 |
|---|---|
| Alıcı | LV28-LAS-F1-7675 |
| Etkin algılama menzili | 0 ... 120 m |
| Eşik algılama menzili | 150 m |
| Işık kaynağı | laser diode |
Karşılıklı (thru-beam) sensör (çift)
- Universal series with highly versatile fields of use
- Resistant against noise: reliable operation under all conditions
- Highly visible LED as alignment aid in Alıcı optics
- Verici with test input
- Laser version for long ranges
Universal Karşılıklı (thru-beam) sensör, large Gövde tasarımı, 120 m Algılama menzili, kırmızı laser light, laser class 2, 25 k Hz transmission frequency, light/dark on, DC versiyon, push-pull output, test input, pre-fault output, M12 plug, Universal series with highly versatile fields of use, Resistant against noise: reliable operation under all conditions, Highly visible LED as alignment aid in Alıcı optics, Verici with test input, Laser version for long ranges

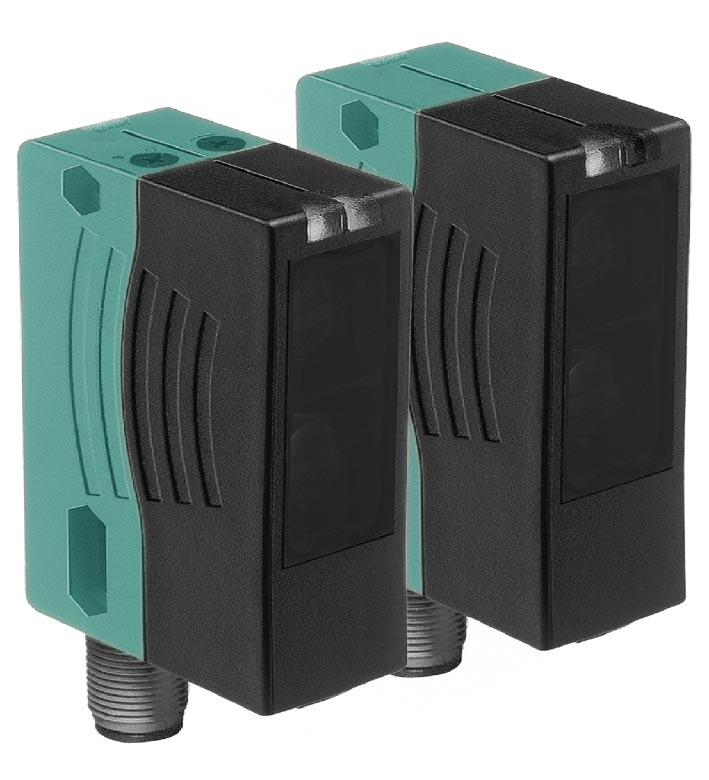

LD28/LV28-LAS-F1-7675
| Verici | LD28-LAS-F1-7675 |
|---|---|
| Alıcı | LV28-LAS-F1-7675 |
| Etkin algılama menzili | 0 ... 120 m |
| Eşik algılama menzili | 150 m |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 2 |
| Wave Uzunluk | 650 nm |
| Beam divergence | < 4 mrad |
| Pulse Uzunluk | 20 µs |
| Repetition rate | 25 k Hz |
| max. pulse energy | 18 n J |
| Alignment aid | LED kırmızı (in Alıcı lens) · illuminated constantly: beam is interrupted, · flashes: reaching switching point, · off: sufficient operating reserve |
| Işık noktası çapı | yak. 20 mm at 5 m, yak. 75 mm x 300 mm at 70 m horizontal in relation to the Gövde axis |
| Açılma açısı | Verici: 0.23 ° · Alıcı: 5 ° |
| Ortam ışığı limiti | 50000 Lux |
| MTTFd | 540 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 90 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | LED sarı: · 1. LED lit constantly: signal > 2 x switching point (operating reserve) · 2. LED flashes: signal between 1 x switching point and 2 x switching point · 3. LED off: signal < switching point |
| Kumanda elemanları | hassasiyet ayarı (Adjustment to < 25% of the effective operating range) , aydınlık/karanlık değiştirme anahtarı |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % |
| Boşta besleme akımı | Verici: ≤ 55 m A · Alıcı: ≤ 40 m A |
| Test input | Verici deactivation at +UB |
| Stability alarm output | 1 PNP transistor, kısa devre korumalı, reverse-polarity protected, açık kollektör, Umax = 30 V DC, Imax = 0.2 A · The output becomes inactive if the signal level has fallen below the operating reserve for yak. 10 s (sarı and kırmızı LEDs flash). · If the light beam is interrupted four times during this period, the output immediately becomes inactive. |
| Anahtarlama tipi | light/dark on, switchable |
| Sinyal çıkışı | 1 push-pull (4 in 1) output, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Anahtarlama frekansı | 1000 Hz |
| Tepki süresi | 0.5 ms |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | EN 60825-1 |
| Protection class | II, rated voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1 |
| UL onayı | c ULus Listed , Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 |
| Ortam sıcaklığı | 0 ... 40 °C (32 ... 104 °F) |
| Storage temperature | -20 ... 75 °C (-4 ... 167 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 plastic connector |
| Gövde | Plastic ABS |
| Optik yüzey | Plastic pane |
| Ağırlık | 140 g (Verici and Alıcı) |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.3 mm |
