Pepperl+Fuchs
Fotoelektrik Sensörler

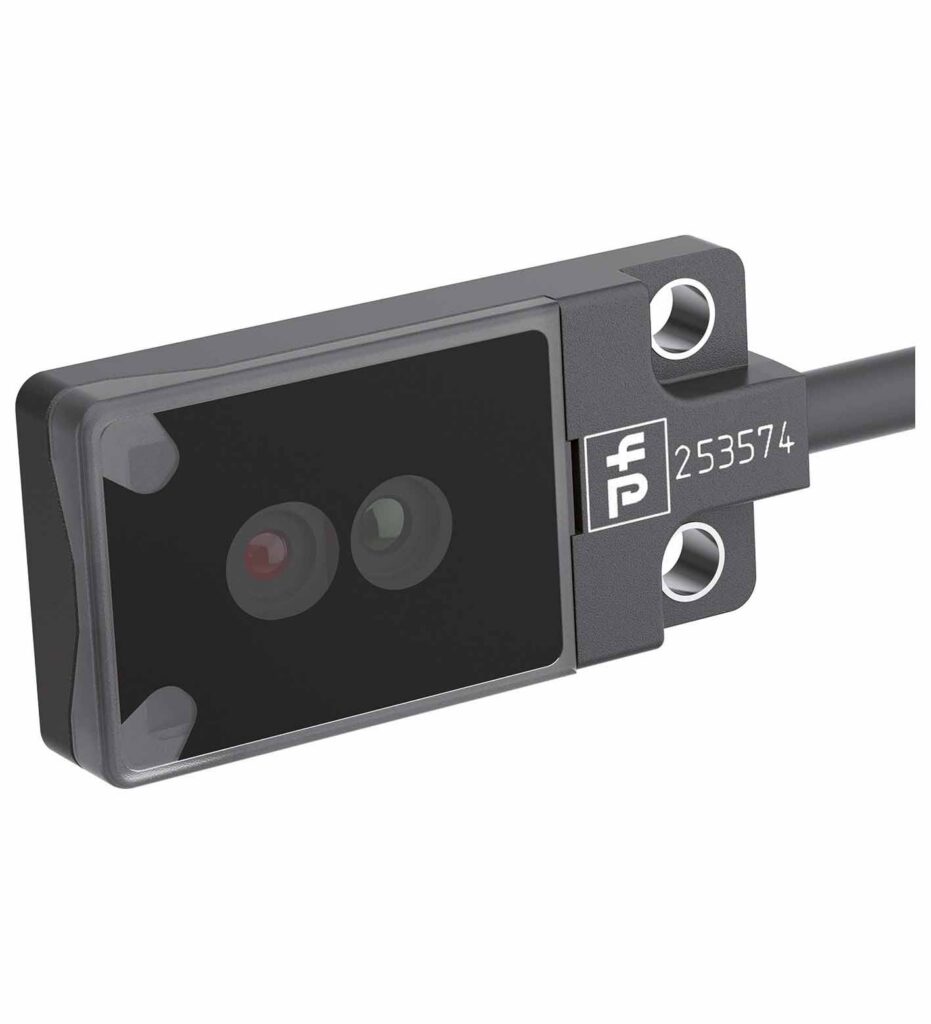

OBT15-R2F-E2-0,2M-V31-L
| Algılama menzili | 2 ... 15 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LASER LIGHT |
| Işık tipi | modüle görünür kırmızı ışık , 680 nm |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Laser triangulation sensor with background suppression
- Very flat design for direct mounting without mounting bracket
- Dura Beam Laser Sensors – durable and employable like an LED
- Small parts detection from 0.05 mm
- Highly visible light spot, even on dark materials
- Extremely small light spot for very high switching point accuracy
- Precision object detection, almost irrespective of the Renk
Triangulation sensor with background suppression for standard applications, flat design, space-saving M2 mounting, 15 mm sensing range, kırmızı light, light on, PNP output, with 0.2 m sabit Kablo and M8 plug, 4-pin, Very flat design for direct mounting without mounting bracket, Dura Beam Laser Sensors – durable and employable like an LED, Small parts detection from 0.05 mm, Highly visible light spot, even on dark materials, Extremely small light spot for very high switching point accuracy
OBT15-R2F-E2-0,2M-V31-L
| Algılama menzili | 2 ... 15 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LASER LIGHT |
| Işık tipi | modüle görünür kırmızı ışık , 680 nm |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 680 nm |
| Beam divergence | > 5 mrad |
| Pulse Uzunluk | yak. 3 µs |
| Repetition rate | yak. 16.6 k Hz |
| max. pulse energy | 8 n J |
| siyah-beyaz difference (6 %/90 %) | < 15 % at 15 mm |
| Angle deviation | yak. 0.5 ° |
| Object size | typ. starts from 0.05 mm @ 14 mm |
| Işık noktası çapı | 1.4 mm +/- 1 mm at a distance of 15 mm |
| Açılma açısı | yak. 1 ° |
| Optik yüzey | önden |
| Ortam ışığı limiti | EN 60947-5-2 : 25000 Lux |
| MTTFd | 800 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil, statically lit Power on , short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | LED sarı ON: lights when object is detected |
| Çalışma gerilimi | 12 ... 24 V |
| Boşta besleme akımı | < 10 m A |
| Protection class | III |
| Anahtarlama tipi | NO contact / light-on |
| Sinyal çıkışı | 1 PNP output, kısa devre korumalı, ters polarite korumalı, açık kollektör |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 50 m A , ohmik yük |
| Gerilim düşümü | ≤ 1.5 V DC |
| Anahtarlama frekansı | yak. 2 k Hz |
| Tepki süresi | 250 µs |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | IEC 60825-1:2014 |
| UL onayı | E87056 , c ULus Recognized, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -10 ... 60 °C (14 ... 140 °F) |
| Storage temperature | -20 ... 70 °C (-4 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 200 mm sabit Kablo with 4-pin, M8x1 connector |
| Gövde | PC (Polycarbonate) and Stainless steel |
| Kablo | PUR |
| Ağırlık | yak. 10 g |
| Sıkma torku, bağlama vidaları | 0.25 Nm |
| Yükseklik | 25.5 mm |
| Genişlik | 12 mm |
| Depth | 4.1 mm |
| Kablo uzunluğu | 200 mm |
