Pepperl+Fuchs
Fotoelektrik Sensörler

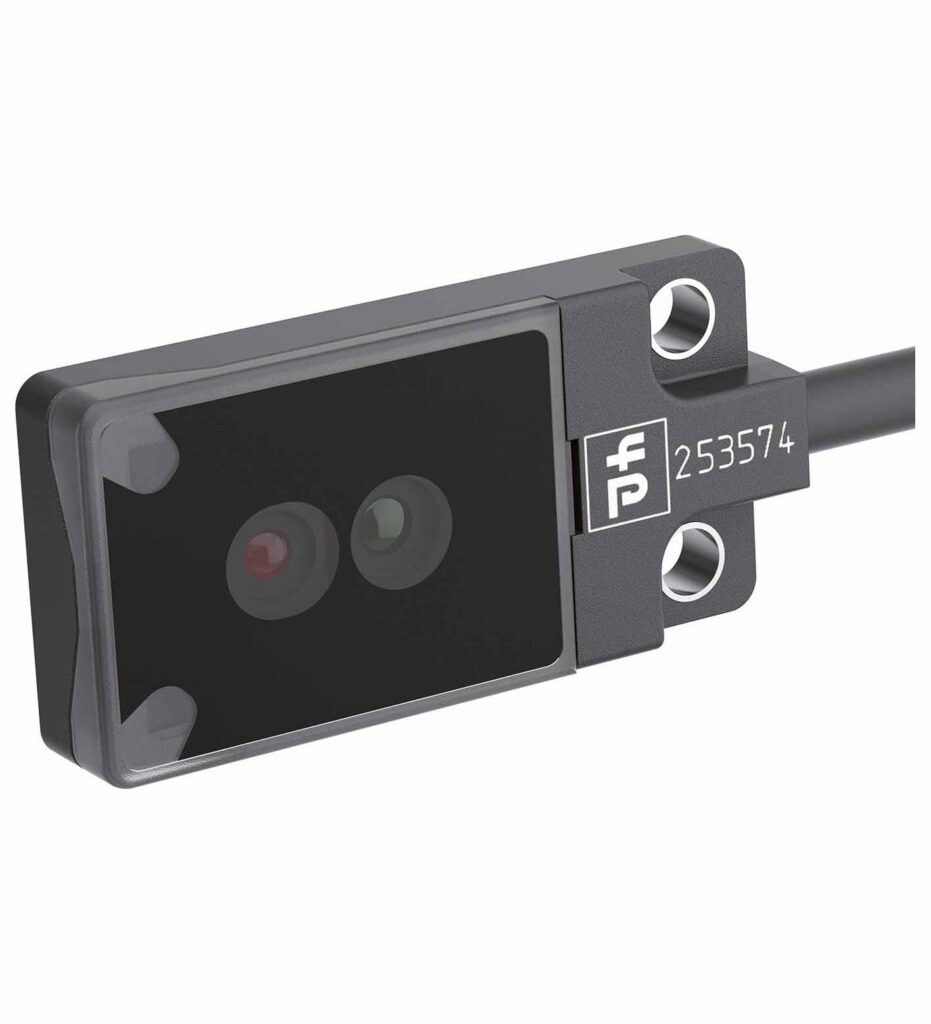

OBT30-R2F-E2
| Algılama menzili | 1 ... 30 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık , 630 nm |
| LED risk group labelling | exempt group |
Triangulation sensor (BGS)
- Very flat design for direct mounting without mounting bracket
- Precision object detection, almost irrespective of the Renk
- Small parts detection from 0.1 mm
- Highly visible light spot, even on dark materials
- High degree of immunity to extraneous light
Triangulation sensor with background suppression for standard applications, flat design, space-saving M2 mounting, 30 mm sensing range, kırmızı light, light on, PNP output, sabit Kablo, Very flat design for direct mounting without mounting bracket, Precision object detection, almost irrespective of the Renk, Small parts detection from 0.1 mm, Highly visible light spot, even on dark materials, High degree of immunity to extraneous light
OBT30-R2F-E2
| Algılama menzili | 1 ... 30 mm |
|---|---|
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık , 630 nm |
| LED risk group labelling | exempt group |
| siyah-beyaz difference (6 %/90 %) | < 20 % at 30 mm |
| Angle deviation | yak. 2 ° |
| Object size | typ. starts from 0.1 mm @ 16 mm |
| Işık noktası çapı | yak. 5.5 mm at a distance of 30 mm |
| Açılma açısı | yak. 5 ° |
| Optik yüzey | önden |
| Ortam ışığı limiti | EN 60947-5-2 : 25000 Lux |
| MTTFd | 800 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil, statically lit Power on , short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | LED sarı ON: lights when object is detected |
| Çalışma gerilimi | 10 ... 30 V DC |
| Boşta besleme akımı | < 15 m A |
| Protection class | III |
| Anahtarlama tipi | NO contact / light-on |
| Sinyal çıkışı | 1 PNP output, kısa devre korumalı, ters polarite korumalı, açık kollektör |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 50 m A , ohmik yük |
| Gerilim düşümü | ≤ 1.5 V DC |
| Anahtarlama frekansı | yak. 1 k Hz |
| Tepki süresi | 500 µs |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | E87056 , c ULus Recognized, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -20 ... 60 °C (-4 ... 140 °F) |
| Storage temperature | -20 ... 70 °C (-4 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 2 m sabit Kablo |
| Gövde | PC (Polycarbonate) and Stainless steel |
| Kablo | PUR |
| Ağırlık | yak. 20 g |
| Sıkma torku, bağlama vidaları | 0.25 Nm |
| Yükseklik | 25.5 mm |
| Genişlik | 12 mm |
| Depth | 4.1 mm |
| Kablo uzunluğu | 2 m |
