Pepperl+Fuchs
Fotoelektrik Sensörler

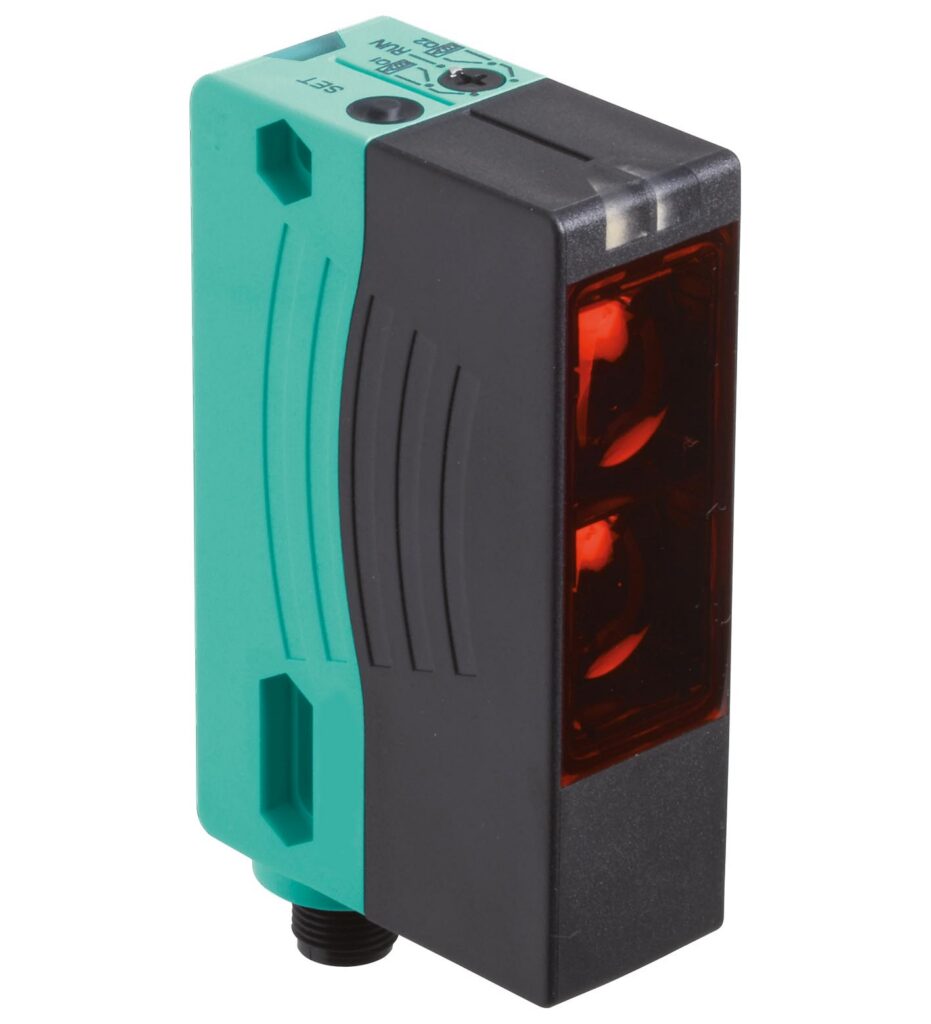

OMD8000-R300-UEP-V1-L
| Algılama menzili | 0.03 ... 8 m |
|---|---|
| Adjustment range | 0.05 ... 8 m |
| Reference target | Kodak beyaz (90%) |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS |
Distance sensor (PRT)
- Extremely long Algılama menzili paves the way for new applications
- Pulse Ranging Technology (PRT)
- Analog output 0 … 10 V
- Visible Işık kaynağı for easy alignment
- Minimal siyah-beyaz difference
- Absolutely reliable background suppression
Distance sensor (PRT), Extremely long Algılama menzili paves the way for new applications , Pulse Ranging Technology (PRT), Analog output 0 … 10 V, Visible Işık kaynağı for easy alignment, Minimal siyah-beyaz difference
OMD8000-R300-UEP-V1-L
| Algılama menzili | 0.03 ... 8 m |
|---|---|
| Adjustment range | 0.05 ... 8 m |
| Reference target | Kodak beyaz (90%) |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS |
| Laser class | 1M |
| Wave Uzunluk | 660 nm |
| Beam divergence | < 25 mrad |
| Pulse Uzunluk | 4 ns |
| Repetition rate | 250 k Hz |
| max. pulse energy | < 2.4 n J |
| siyah-beyaz difference (6 %/90 %) | < 0.5 % |
| Angle deviation | max. ± 2° |
| Measuring method | Pulse Ranging Technology (PRT) |
| Işık noktası çapı | vertical 60 mm , horizontal 30 mm at a distance of 2 m |
| Ortam ışığı limiti | 50000 Lux |
| Resolution | 12 bit, however > 0.5 mm |
| MTTFd | 100 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | 2 LEDs sarı for switching state |
| Teach-in indicator | Teach-In: LED yeşil/sarı equiphase flashing; 2.5 Hz · Teach Error:LED yeşil/sarı non equiphase flashing; 8.0 Hz |
| Kumanda elemanları | 5-step rotary switch for operating modes selection (threshold setting and operating modes) |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | 10 % within the supply tolerance |
| Boşta besleme akımı | ≤ 80 m A / 24 V DC |
| Time delay before availability | < 0.7 s , for temperatures < -30 °C compliance of the specification 5 mins after power on |
| Sinyal çıkışı | 1 push-pull (4 in 1) output, kısa devre korumalı, ters polarite korumalı, overvoltage protected , 1 analog output 0 ... 10 V |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Measurement output | 1 analog output 0 V ... 10 V ; · Rmin = 1 kΩ |
| Anahtarlama frekansı | 50 Hz |
| Tepki süresi | 5 ms |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | EN 60825-1:2014 |
| Repeat accuracy | < 5 mm |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -40 ... 55 °C (-40 ... 131 °F) |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 4-pin, M12 x 1 connector |
| Gövde | Plastic ABS |
| Optik yüzey | PMMA |
| Ağırlık | 90 g |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.3 mm |
