Pepperl+Fuchs
Fotoelektrik Sensörler

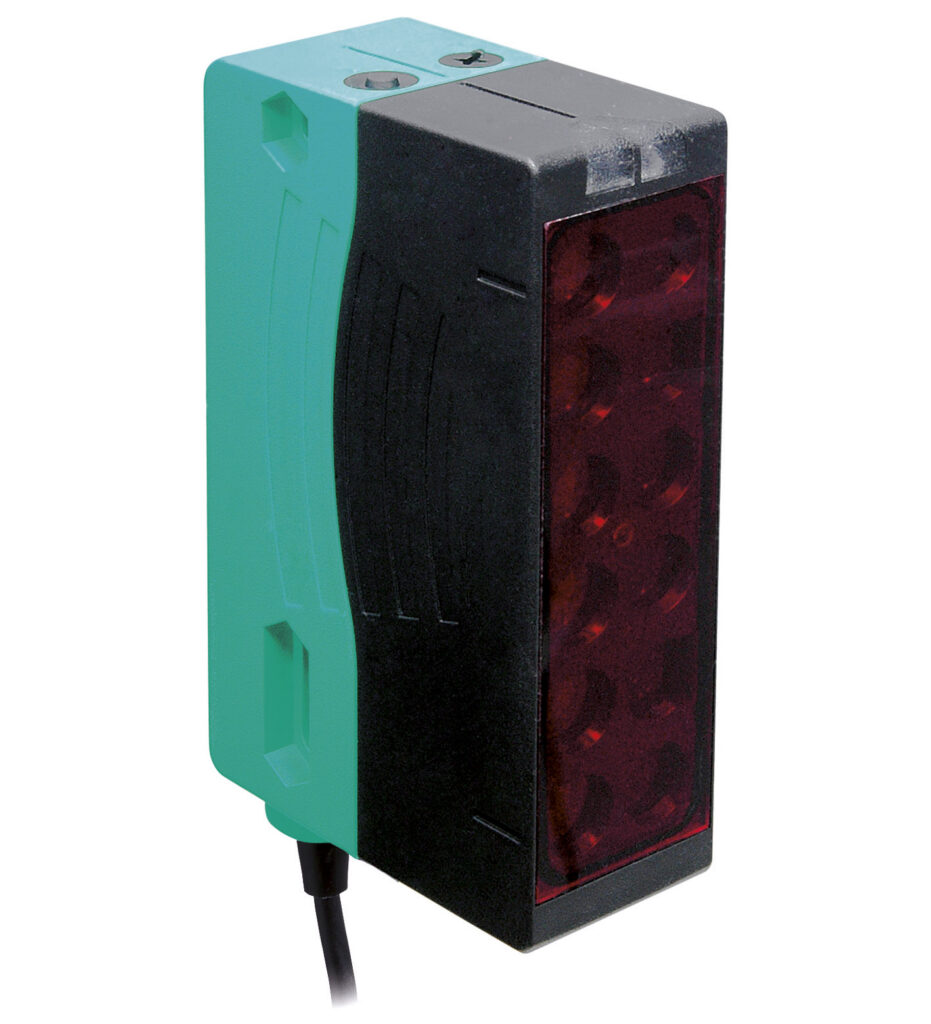

RLG28-55/40a/115b/136
| Etkin algılama menzili | 0 ... 4 m |
|---|---|
| Reflector distance | Reflector A80: 0.4 ... 4 m , H85-2 reflector: 0.2 ... 4 m , Foil reflector OFR-100/100: 0.4 ... 3 m |
| Eşik algılama menzili | 5.6 m |
| Sensing range | typical 60 mm , Object has to cover the refelector completely in one dimension |
| Reference target | Reflector A80 H85-2 reflector Foil reflector OFR-100/100 |
Retroreflective area sensor
- Retro-reflective area sensor with 6 light beams in standard photoelectric-sensor enclosure
- Bağlantı compatibly replaces single beam Fotoelektrik sensör
- Reliable detection of the front edge of the object irrespective of its shape and position
- Constant object detection from 12 mm within the entire detection area
- Reliable detection of all surfaces irrespective of the object texture
- Switches when contrast difference 10%
- Bright, highly visible transmitter beams guarantee convenient alignment of the sensor
Retroreflective area sensor with 6 beams in a widely used standard photoelectric Gövde, kırmızı light, 4 m Algılama menzili, light/dark on switchable, push-pull output, sabit Kablo with M12 plug, Retro-reflective area sensor with 6 light beams in standard photoelectric-sensor enclosure, Bağlantı compatibly replaces single beam Fotoelektrik sensör, Reliable detection of the front edge of the object irrespective of its shape and position
RLG28-55/40a/115b/136
| Etkin algılama menzili | 0 ... 4 m |
|---|---|
| Reflector distance | Reflector A80: 0.4 ... 4 m , H85-2 reflector: 0.2 ... 4 m , Foil reflector OFR-100/100: 0.4 ... 3 m |
| Eşik algılama menzili | 5.6 m |
| Sensing range | typical 60 mm , Object has to cover the refelector completely in one dimension |
| Reference target | Reflector A80 H85-2 reflector Foil reflector OFR-100/100 |
| Işık kaynağı | LED |
| Işık tipi | modüle görünür kırmızı ışık , 625 nm |
| Polarization filter | var |
| Number of beams | 6 |
| Işık noktası çapı | yak. 220 mm at Algılama menzili 4 m |
| Açılma açısı | +/- 2.5 ° |
| Ortam ışığı limiti | 5000 Lux |
| Resolution | 12 mm |
| MTTFd | 310 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil, statically lit Power on · Undervoltage indicator: yeşil LED, darbeli (yak. 0.8 Hz) · short-circuit : LED yeşil flashing (yak. 4 Hz) |
| Fonksiyon göstergesi | 2 LEDs sarı, light up when light beam is free, flash when falling short of the operating reserve, are off when light beam is interrupted · Teach-In : LED sarı/yeşil; equiphase flashing; 2,5 Hz · Changeover signal tracking: LED sarı, 1 Hz flashing / 2x flashing |
| Kumanda elemanları | rotary switch for light/dark , Teach-In key |
| Çalışma gerilimi | 12 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | max. 50 m A |
| Anahtarlama tipi | light/dark on, switchable |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, complementary, short-circuit proof, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Gerilim düşümü | ≤ 2.5 V DC |
| Anahtarlama frekansı | 230 Hz |
| Tepki süresi | 1 ms |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -30 ... 60 °C (-22 ... 140 °F) · -10 ... 40 °C (14 ... 104 °F) for inactive signal tracking |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 300 mm sabit Kablo with M12 x 1, 4-pin connector |
| Gövde | Plastic ABS |
| Optik yüzey | Plastic pane |
| Ağırlık | 100 g |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.3 mm |
