Pepperl+Fuchs
Fotoelektrik Sensörler

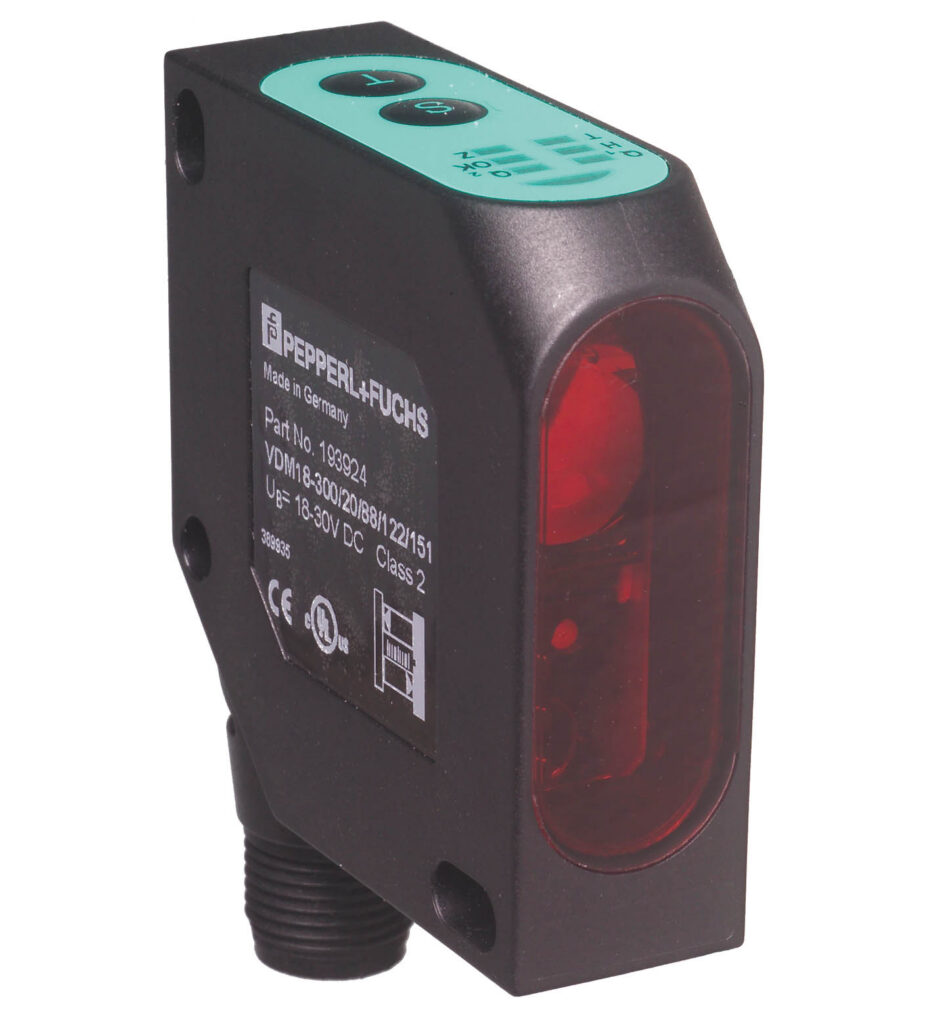

VDM18-300/32/105/122
| Measuring range | 80 ... 300 mm |
|---|---|
| Işık kaynağı | laser diode · typ. service life 50,000 h at Ta = +40 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 2 |
Distance sensor
- Analog output 4 m A … 20 m A
- High resolution
- Very fast response characteristic, suitable for rapid scanning process
Universal distance sensor, measurement to object, 300 mm Algılama menzili, kırmızı laser light, laser class 2, PNP output, analog output, control input, M12 plug, Analog output 4 m A … 20 m A, High resolution, Very fast response characteristic, suitable for rapid scanning process
VDM18-300/32/105/122
| Measuring range | 80 ... 300 mm |
|---|---|
| Işık kaynağı | laser diode · typ. service life 50,000 h at Ta = +40 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 2 |
| Wave Uzunluk | 650 nm |
| Light spot representation | yak. 2 mm x 4.5 mm at 300 mm |
| Measuring method | Laser triangulation |
| Ortam ışığı limiti | ≤ 5000 Lux |
| Linearity error | 0.25 % of the measuring range |
| Repeat accuracy | < 0.25 % of the measured value |
| Resolution | < 0.1 % of the measuring range |
| Temperature drift | < 0.02 % / °C |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | 2 sarı LEDs: Switching status (each output) , 4 yeşil LEDs: Operating mode |
| Kumanda elemanları | Control panel : Adjuster for switch point , Operating mode , Analog output ( S - Set , T - Toggle ) |
| Parameterization indicator | LED kırmızı |
| Çalışma gerilimi | 18 ... 30 V DC |
| Boşta besleme akımı | ≤ 40 m A at 24 V DC |
| Protection class | II , rated voltage ≤ 50 V DC |
| Time delay before availability | ≤ 300 ms |
| Control input | Laser off (HIGH +UB) Keypad lock (LOW 0 V) |
| Sinyal çıkışı | 1 PNP output, kısa devre korumalı, ters polarite korumalı, açık kollektör |
| Anahtarlama akımı | max. 100 m A |
| Measurement output | 1 analog output 4 ... 20 m A, short-circuit/overload protected , Rmax = 500 Ohm |
| Anahtarlama frekansı | ≤ 1 k Hz |
| Tepki süresi | 0.4 ms |
| EMC Directive 2004/108/EC | EN 60947-5-2 |
| UL onayı | c ULus Listed |
| Ortam sıcaklığı | -10 ... 60 °C (14 ... 140 °F) |
| Storage temperature | -20 ... 80 °C (-4 ... 176 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 plastic connector |
| Gövde | ABS , impact resistant |
| Optik yüzey | PMMA |
| Ağırlık | yak. 43 g |
| Yükseklik | 50 mm |
| Genişlik | 17 mm |
| Depth | 50 mm |
