Pepperl+Fuchs
Fotoelektrik Sensörler

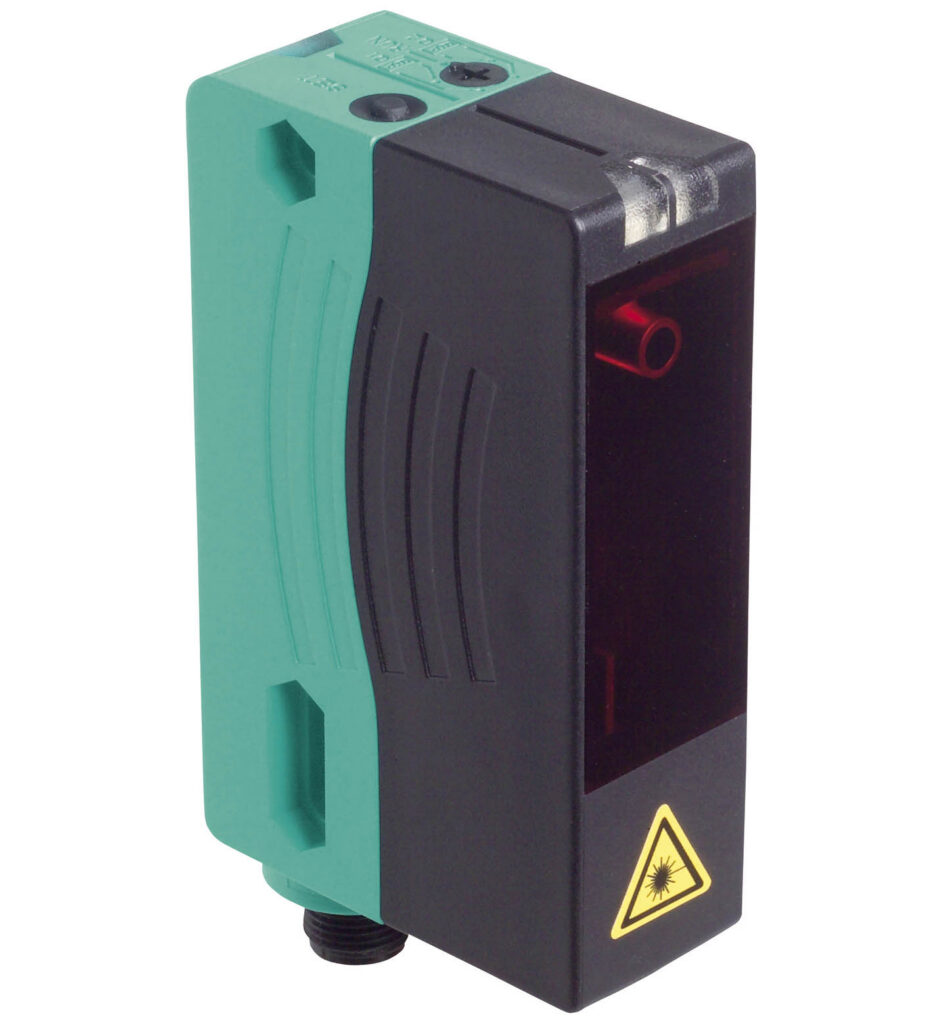

VDM28-50-R-IO/73c/110/122
| Measuring range | 0.2 ... 50 m |
|---|---|
| Reference target | OFR-100/100 |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Distance sensor
- Retroreflective laser distance sensor
- Measuring method PRT (Pulse Ranging Technology)
- Accurate, clear, and reproducible measuring results
- kırmızı laser as the light Verici
- Version with laser class 2
- Version with IO-Link interface
- Version with analog output
Universal distance sensor, measurement to reflector, IO-Link interface, measuring method PRT, 50 m Algılama menzili, kırmızı laser light, laser class 2, push-pull output, analog output, M12 plug, Retroreflective laser distance sensor, Measuring method PRT (Pulse Ranging Technology), Accurate, clear, and reproducible measuring results, kırmızı laser as the light Verici, Version with laser class 2
VDM28-50-R-IO/73c/110/122
| Measuring range | 0.2 ... 50 m |
|---|---|
| Reference target | OFR-100/100 |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 2 |
| Wave Uzunluk | 660 nm |
| Beam divergence | 1 mrad |
| Pulse Uzunluk | 5 ns |
| Repetition rate | 250 k Hz |
| max. pulse energy | < 4 n J |
| Angle deviation | max. ± 2° |
| Measuring method | Pulse Ranging Technology (PRT) |
| Işık noktası çapı | < 50 mm at a distance of 50 m at 20 °C |
| Ortam ışığı limiti | 50000 Lux |
| Temperature influence | typ. ≤ 0.25 mm/K |
| MTTFd | 200 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | 2 LEDs sarı for switching state |
| Teach-in indicator | Teach-In: LED yeşil/sarı equiphase flashing; 2.5 Hz · Teach Error:LED yeşil/sarı non equiphase flashing; 8.0 Hz |
| Kumanda elemanları | 5-step rotary switch for operating modes selection (threshold setting and operating modes) |
| Çalışma gerilimi | 10 ... 30 V DC / when operating in IO-Link mode: 18 ... 30 V |
| Ripple | 10 % within the supply tolerance |
| Boşta besleme akımı | ≤ 70 m A / 24 V DC |
| Time delay before availability | 1.5 s |
| Interface type | IO-Link |
| Protocol | IO-Link V1.0 |
| Cycle time | min. 2.3 ms |
| Mode | COM2 (38.4 k Bit/s) |
| Process data Genişlik | 16 bit |
| SIO mode support | var |
| Sinyal çıkışı | Push-pull output, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Measurement output | 1 analog output 4 ... 20 m A, short-circuit/overload protected |
| Anahtarlama frekansı | 50 Hz |
| Tepki süresi | 10 ms |
| Ürün standardı | EN 60947-5-2 |
| Laser safety | IEC 60825-1:2007 |
| Repeat accuracy | < 5 mm |
| Protection class | II, rated voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı, Type 1 enclosure |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007 |
| Ortam sıcaklığı | -30 ... 50 °C (-22 ... 122 °F) |
| Storage temperature | -30 ... 70 °C (-22 ... 158 °F) |
| Koruma sınıfı | IP65 |
| Bağlantı | 4-pin, M12 x 1 connector |
| Gövde | Plastic ABS |
| Optik yüzey | PMMA |
| Ağırlık | 90 g |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.6 mm |
