Pepperl+Fuchs
Fotoelektrik Sensörler

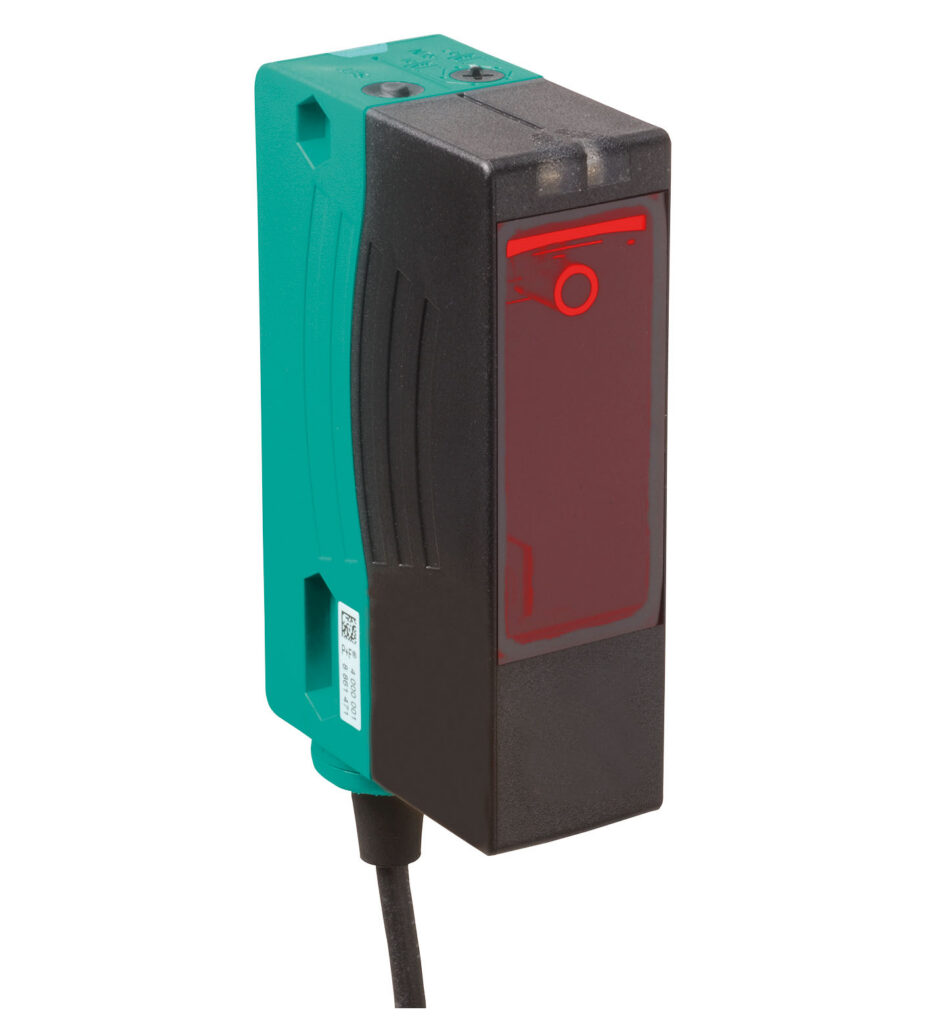

VDM28-8-L1-IO/110/115b/122
| Measuring range | 0.2 ... 8 m |
|---|---|
| Reference target | Kodak beyaz (90%) |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Distance sensor
- Distance measurement using object
- Measuring method PRT (Pulse Ranging Technology)
- Accurate, clear, and reproducible measuring results
- kırmızı laser as the light Verici
- Version with IO-Link interface
- Version with analog output
- Laser class 1, eyesafe
Universal distance sensor, measurement to object, IO-Link interface, measuring method PRT, 8 m Algılama menzili, kırmızı laser light, laser class 1, push-pull output, analog output, sabit Kablo with M12 plug, Distance measurement using object, Measuring method PRT (Pulse Ranging Technology), Accurate, clear, and reproducible measuring results, kırmızı laser as the light Verici, Version with IO-Link interface
VDM28-8-L1-IO/110/115b/122
| Measuring range | 0.2 ... 8 m |
|---|---|
| Reference target | Kodak beyaz (90%) |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 660 nm |
| Beam divergence | < 1.5 mrad |
| Pulse Uzunluk | yak. 4 ns |
| Repetition rate | 250 k Hz |
| max. pulse energy | < 1.5 n J |
| Angle deviation | max. ± 2° |
| Measuring method | Pulse Ranging Technology (PRT) |
| Işık noktası çapı | < 10 mm at a distance of 8 m at 20 °C |
| Ortam ışığı limiti | 50000 Lux |
| MTTFd | 200 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | 2 LEDs sarı for switching state |
| Teach-in indicator | Teach-In: LED yeşil/sarı equiphase flashing; 2.5 Hz · Teach Error:LED yeşil/sarı non equiphase flashing; 8.0 Hz |
| Kumanda elemanları | 5-step rotary switch for operating modes selection (threshold setting and operating modes) |
| Çalışma gerilimi | 10 ... 30 V DC / when operating in IO-Link mode: 18 ... 30 V |
| Ripple | 10 % within the supply tolerance |
| Boşta besleme akımı | ≤ 70 m A / 24 V DC |
| Time delay before availability | < 1.5 s at 20 °C |
| Interface type | IO-Link |
| Protocol | IO-Link V1.0 |
| Cycle time | min. 2.3 ms |
| Mode | COM2 (38.4 k Bit/s) |
| Process data Genişlik | 16 bit |
| SIO mode support | var |
| Sinyal çıkışı | Push-pull output, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Measurement output | 1 analog output 4 ... 20 m A, short-circuit/overload protected |
| Anahtarlama frekansı | 50 Hz |
| Tepki süresi | 10 ms |
| Electromagnetic compatibility | EN 61000-6-2, EN 61000-6-4 |
| Laser safety | IEC 60825-1:2014 |
| Repeat accuracy | < 5 mm |
| Protection class | III |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı, Type 1 enclosure |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -30 ... 55 °C (-22 ... 131 °F) |
| Storage temperature | -30 ... 70 °C (-22 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 300 mm sabit Kablo with M12 x 1, 4-pin connector |
| Gövde | Plastic ABS |
| Optik yüzey | PMMA |
| Kablo çapı | 4.3 mm ± 0.1 mm |
| Ağırlık | 90 g |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.6 mm |
