Pepperl+Fuchs
Fotoelektrik Sensörler

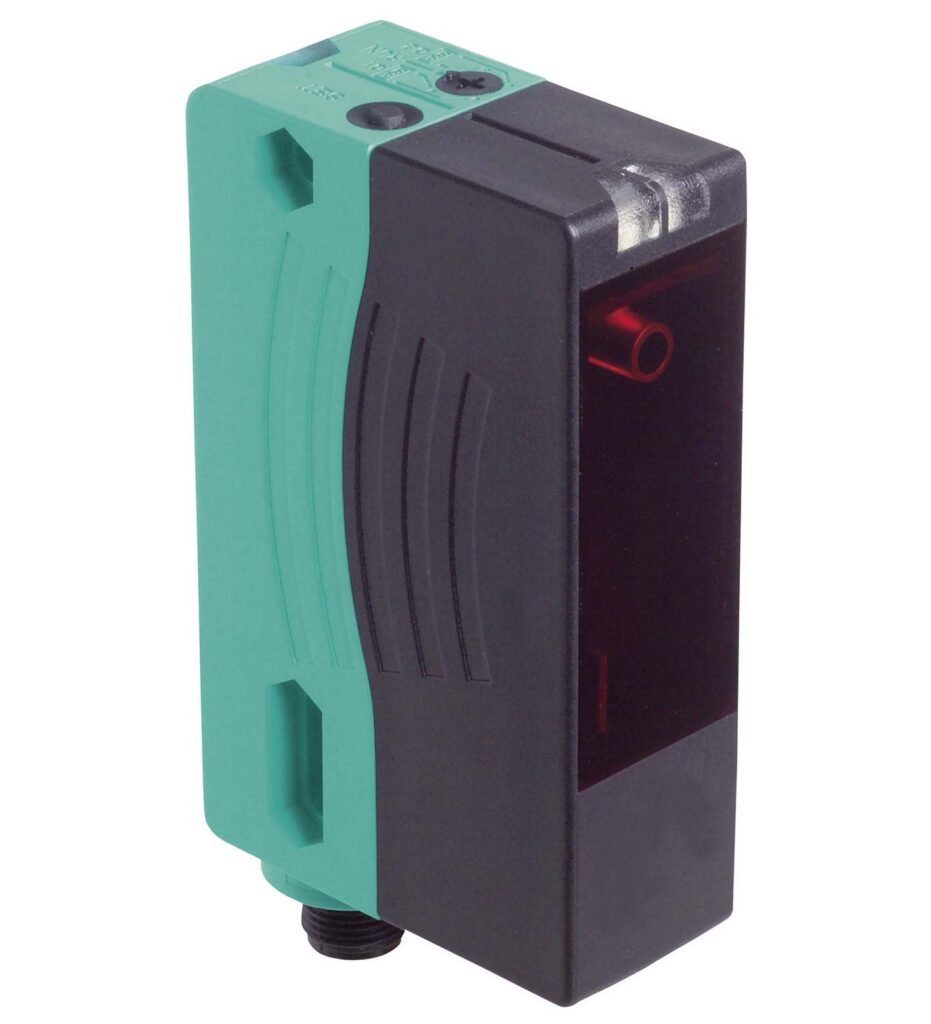

VDM28-8-L1-IO/73c/136
| Measuring range | 0.2 ... 8 m |
|---|---|
| Reference target | Kodak beyaz (90%) |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
Distance sensor
- Distance measurement using object
- Measuring method PRT (Pulse Ranging Technology)
- Accurate, clear, and reproducible measuring results
- kırmızı laser as the light Verici
- Version with IO-Link interface
- Laser class 1, eyesafe
Universal distance sensor, measurement to object, IO-Link interface, measuring method PRT, 8 m Algılama menzili, kırmızı laser light, laser class 1, push-pull output, M12 plug, Distance measurement using object, Measuring method PRT (Pulse Ranging Technology), Accurate, clear, and reproducible measuring results, kırmızı laser as the light Verici, Version with IO-Link interface
VDM28-8-L1-IO/73c/136
| Measuring range | 0.2 ... 8 m |
|---|---|
| Reference target | Kodak beyaz (90%) |
| Işık kaynağı | laser diode · typ. service life 85,000 h at Ta = +25 °C |
| Işık tipi | modüle görünür kırmızı ışık |
| Note | LASER LIGHT , DO NOT STARE INTO BEAM |
| Laser class | 1 |
| Wave Uzunluk | 660 nm |
| Beam divergence | < 1.5 mrad |
| Pulse Uzunluk | yak. 4 ns |
| Repetition rate | 250 k Hz |
| max. pulse energy | < 1.5 n J |
| Angle deviation | max. ± 2° |
| Measuring method | Pulse Ranging Technology (PRT) |
| Işık noktası çapı | < 10 mm at a distance of 8 m at 20 °C |
| Ortam ışığı limiti | 50000 Lux |
| MTTFd | 200 a |
| Görev süresi (TM) | 10 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | 2 LEDs sarı for switching state |
| Teach-in indicator | Teach-In: LED yeşil/sarı equiphase flashing; 2.5 Hz · Teach Error:LED yeşil/sarı non equiphase flashing; 8.0 Hz |
| Kumanda elemanları | 5-step rotary switch for operating modes selection (threshold setting and operating modes) |
| Çalışma gerilimi | 10 ... 30 V DC / when operating in IO-Link mode: 18 ... 30 V |
| Ripple | 10 % within the supply tolerance |
| Boşta besleme akımı | ≤ 70 m A / 24 V DC |
| Time delay before availability | < 1.5 s at 20 °C |
| Interface type | IO-Link |
| Protocol | IO-Link V1.0 |
| Cycle time | min. 2.3 ms |
| Mode | COM2 (38.4 k Bit/s) |
| Process data Genişlik | 16 bit |
| SIO mode support | var |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, kısa devre korumalı, ters polarite korumalı |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A |
| Anahtarlama frekansı | 50 Hz |
| Tepki süresi | 10 ms |
| Electromagnetic compatibility | EN 61000-6-2, EN 61000-6-4 |
| Laser safety | IEC 60825-1:2014 |
| Repeat accuracy | < 5 mm |
| Protection class | III |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı, Type 1 enclosure |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| FDA approval | IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed. 3 as described in Laser Notice 56, dated May 8, 2019. |
| Ortam sıcaklığı | -30 ... 55 °C (-22 ... 131 °F) |
| Storage temperature | -30 ... 70 °C (-22 ... 158 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 4-pin, M12 x 1 connector |
| Gövde | plastic |
| Optik yüzey | PMMA |
| Ağırlık | 90 g |
| Yükseklik | 88 mm |
| Genişlik | 25.8 mm |
| Depth | 54.6 mm |
Doküman henüz eklenmedi.
Bu ürün için stok, termin ve teknik destek bilgisi almak üzere bizimle iletişime geçin.
