Pepperl+Fuchs
Fotoelektrik Sensörler

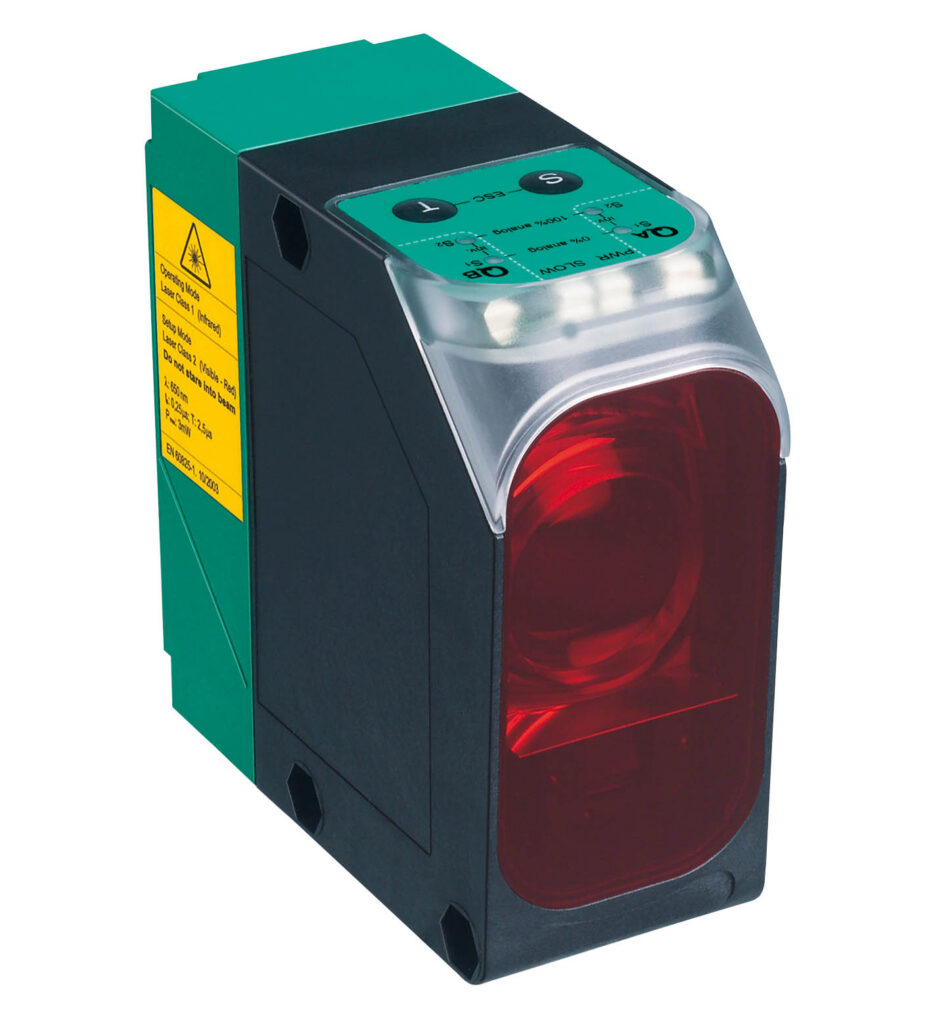

VDM35-30-R/20/105/122
| Measuring range | 0.2 ... 30 m |
|---|---|
| Reference target | OFR-100/100 |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık · modulated kızılötesi light |
| Note | VISIBLE AND INVISIBLE LASER RADIATION , DO NOT STARE INTO BEAM |
Distance sensor
- Can be aligned using an integrated pilot laser
- ayarlanabilir switch outputs
- Not sensitive to ambient light
- Analog output 4 m A … 20 m A
Universal distance sensor, measurement to reflector, 30 m Algılama menzili, kırmızı laser light, laser class 2, 2 x PNP outputs, analog output, M12 plug, Can be aligned using an integrated pilot laser, ayarlanabilir switch outputs, Not sensitive to ambient light, Analog output 4 m A … 20 m A
VDM35-30-R/20/105/122
| Measuring range | 0.2 ... 30 m |
|---|---|
| Reference target | OFR-100/100 |
| Işık kaynağı | laser diode |
| Işık tipi | modüle görünür kırmızı ışık · modulated kızılötesi light |
| Note | VISIBLE AND INVISIBLE LASER RADIATION , DO NOT STARE INTO BEAM |
| Laser class | Measuring laser: 1 · Alignment laser: 2 |
| Wave Uzunluk | Measuring laser: 905 nm · Alignment laser: 650 nm |
| Beam divergence | Measuring laser: 2 mrad Alignment laser: 1 mrad |
| Pulse Uzunluk | Measuring laser: 6 ns Alignment laser: 0.25 µs |
| Repetition rate | Measuring laser: 40 k Hz Alignment laser: 1 k Hz |
| Maximum optical power output | Measuring laser: 1.8 W Alignment laser: 3 m W |
| Measuring method | Time of flight measurement |
| Işık noktası çapı | 45 mm x 60 mm at a distance of 30 m |
| Ortam ışığı limiti | 5000 Lux |
| Temperature influence | analog typ. 0.1 °/oo/K, switching output typ. 0.05 °/oo/K |
| Çalışma göstergesi | LED yeşil |
| Fonksiyon göstergesi | LED sarı: switching state (2x) , LED orange : Operating mode |
| Kumanda elemanları | Control panel : Adjuster for switch point , Operating mode , Analog output ( S - Set , T - Toggle ) |
| Parameterization indicator | LED kırmızı (4x) |
| Çalışma gerilimi | 18 ... 30 V DC , class 2 |
| Ripple | 10 % within the supply tolerance |
| Boşta besleme akımı | ≤ 125 m A / 24 V DC |
| Time delay before availability | ≤ 300 ms |
| Anahtarlama tipi | light/dark on, switchable |
| Sinyal çıkışı | 2 PNP, kısa devre korumalı |
| Anahtarlama akımı | max. 100 m A |
| Measurement output | 1 analog output 4 ... 20 m A, short-circuit/overload protected , Rmax = 500 Ohm |
| Gerilim düşümü | ≤ 2.4 V |
| Deviation of the characteristic curve | typ. ≤ ± 60 mm |
| Anahtarlama frekansı | Fast: 17 Hz / Slow: 8 Hz |
| Tepki süresi | Fast: 30 ms / Slow: 65 ms |
| Repeat accuracy | Fast: typ. ≤ ± 10 mm / Slow: typ. ≤ ± 5 mm |
| EMC Directive 2004/108/EC | EN 60947-5-2 |
| Ortam sıcaklığı | -10 ... 50 °C (14 ... 122 °F) |
| Storage temperature | -40 ... 80 °C (-40 ... 176 °F) |
| Koruma sınıfı | IP67 |
| Bağlantı | 5-pin, M12 x 1 connector |
| Gövde | ABS |
| Optik yüzey | PMMA |
| Ağırlık | 200 g |
| Yükseklik | 93 mm |
| Genişlik | 95 mm |
| Depth | 42 mm |
