Pepperl+Fuchs
IO-Link

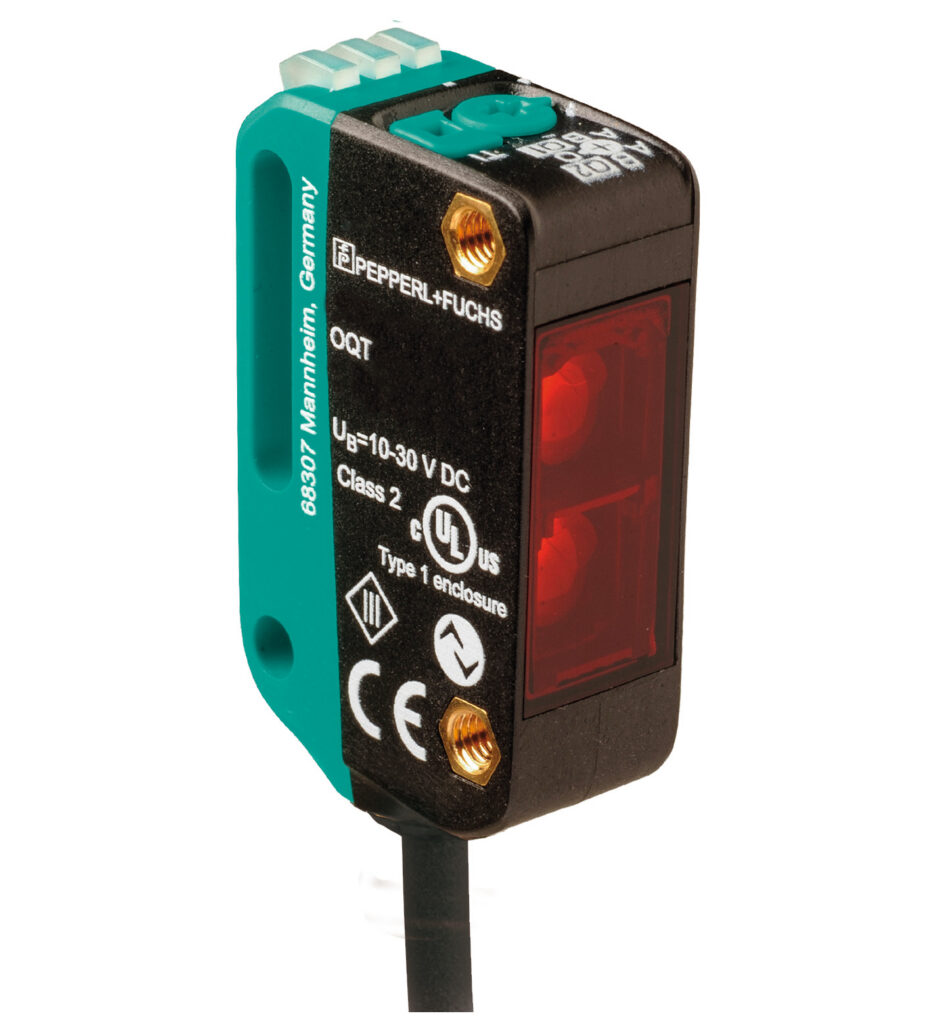

OQT150-R100-2EP-IO-IR
| Algılama menzili | 5 ... 150 mm |
|---|---|
| Algılama menzili min. | 5 ... 20 mm |
| Algılama menzili max. | 5 ... 150 mm |
| Adjustment range | 20 ... 150 mm |
| Reference target | standard beyaz, 100 mm x 100 mm |
Triangulation sensor (Sb R)
- Miniature design with versatile mounting options
- Multi Pixel Technology (MPT) – flexibility and adaptability
- kızılötesi light design
- Reduction of device variety – several switch points within one sensor
- Reliable detection of all surfaces, independent of Renk and structure
- Low sensitivity to target Renk
- IO-Link interface for service and process data
Switching Yansımalı (diffuse) sensör with measurement core technology, 150 mm Algılama menzili, kırmızı light, IO-Link, 2 x push-pull output, 2 m sabit Kablo, Miniature design with versatile mounting options, Multi Pixel Technology (MPT) – flexibility and adaptability, kızılötesi light design, Reduction of device variety – several switch points within one sensor, Reliable detection of all surfaces, independent of Renk and structure
OQT150-R100-2EP-IO-IR
| Algılama menzili | 5 ... 150 mm |
|---|---|
| Algılama menzili min. | 5 ... 20 mm |
| Algılama menzili max. | 5 ... 150 mm |
| Adjustment range | 20 ... 150 mm |
| Reference target | standard beyaz, 100 mm x 100 mm |
| Işık kaynağı | LED |
| Işık tipi | modulated kızılötesi light 850 nm |
| LED risk group labelling | exempt group |
| siyah-beyaz difference (6 %/90 %) | < 5 % at 150 mm |
| Işık noktası çapı | yak. 12 mm at a distance of 150 mm |
| Açılma açısı | yak. 4.5 ° |
| Ortam ışığı limiti | EN 60947-5-2 : 30000 Lux |
| MTTFd | 600 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: · constantly on - power on · flashing (4Hz) - short circuit · flashing with short break (1 Hz) - IO-Link mode |
| Fonksiyon göstergesi | LED sarı: · constantly on - switch output active · constantly off - switch output inactive |
| Kumanda elemanları | Teach-In key |
| Çalışma gerilimi | 10 ... 30 V DC |
| Ripple | max. 10 % |
| Boşta besleme akımı | < 25 m A at 24 V supply voltage |
| Protection class | III |
| Interface type | IO-Link ( via C/Q = BK ) |
| IO-Link revision | 1.1 |
| Device profile | Smart Sensor |
| Device ID | 0x110807 (1116167) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Min. cycle time | 2.3 ms |
| Process data Genişlik | Process data input 2 Bit · Process data output 2 Bit |
| SIO mode support | var |
| Compatible master port type | A |
| Anahtarlama tipi | The default setting is: · C/Q - BK: NPN normally open, PNP normally closed, IO-Link · Q2 - WH: NPN normally open, PNP normally closed |
| Sinyal çıkışı | 2 push-pull (4 in 1) outputs, kısa devre korumalı, ters polarite korumalı, overvoltage protected |
| Anahtarlama gerilimi | max. 30 V DC |
| Anahtarlama akımı | max. 100 m A , ohmik yük |
| Usage category | DC-12 and DC-13 |
| Gerilim düşümü | ≤ 1.5 V DC |
| Anahtarlama frekansı | 217 Hz |
| Tepki süresi | 2.3 ms |
| Communication interface | IEC 61131-9 |
| Ürün standardı | EN 60947-5-2 |
| UL onayı | E87056 , c ULus Listed , class 2 power supply , type rating 1 |
| Ortam sıcaklığı | -40 ... 60 °C (-40 ... 140 °F) , Kablo, sabit Montaj · -25 ... 60 °C (-13 ... 140 °F) , hareketli Kablo not appropriate for conveyor chains |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Koruma sınıfı | IP67 / IP69 / IP69K |
| Bağlantı | 2 m sabit Kablo |
| Gövde | PC (Polycarbonate) |
| Optik yüzey | PMMA |
| Ağırlık | yak. 36 g |
| Yükseklik | 37.1 mm |
| Genişlik | 11 mm |
| Depth | 21.5 mm |
| Kablo uzunluğu | 2 m |
