Pepperl+Fuchs
Pozisyonlama Sistemleri

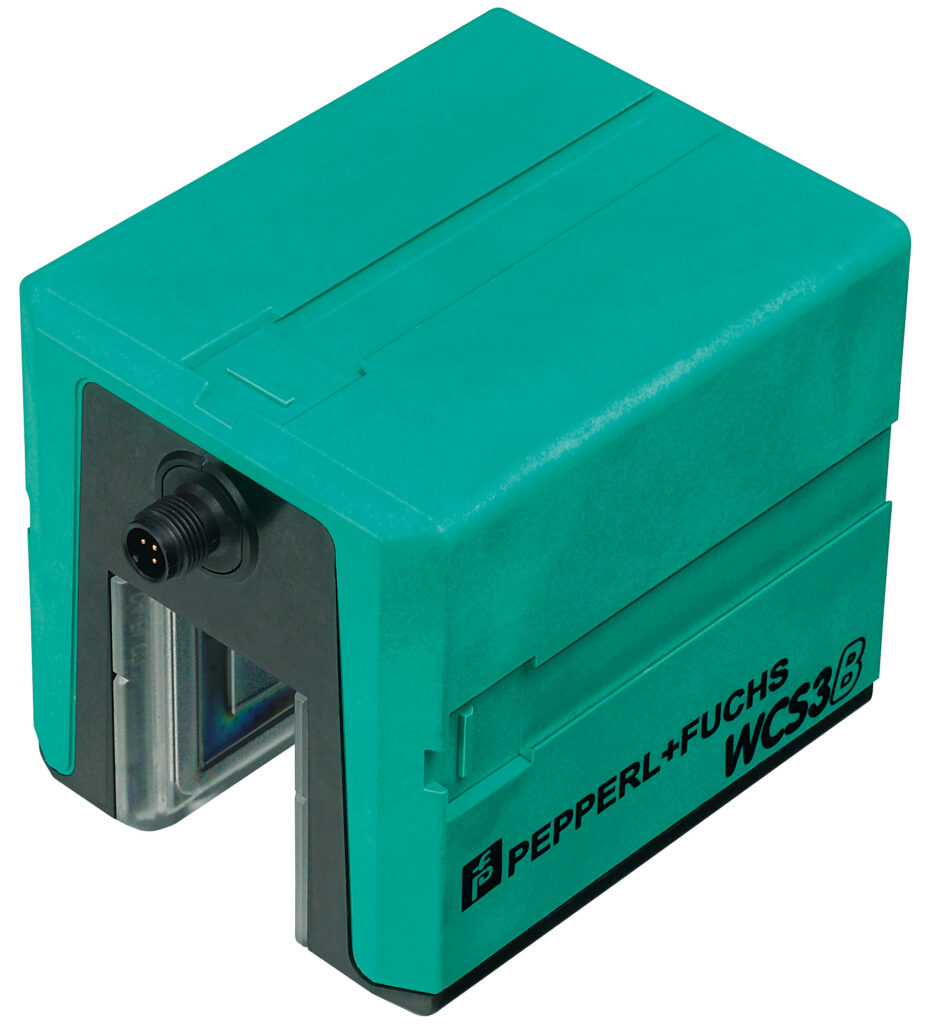

WCS3B-LS221
| Passage speed | ≤ 12.5 m/s |
|---|---|
| Measuring Uzunluk | max. 314.5 m |
| Free tolerances to code rail | horizontal: 31 mm ( ± 15.5 mm ) · vertical: 28 mm ( ± 14 mm ) |
| MTTFd | 236 a |
| Görev süresi (TM) | 20 a |
Read head
- RS-485 interface
- Non-contact, absolute position encoder
- Automatic detection of dirt accumulation
Read head, RS-485 interface, with RS-485 terminal resistor, RS-485 interface, Non-contact, absolute position encoder, Automatic detection of dirt accumulation
WCS3B-LS221
| Passage speed | ≤ 12.5 m/s |
|---|---|
| Measuring Uzunluk | max. 314.5 m |
| Free tolerances to code rail | horizontal: 31 mm ( ± 15.5 mm ) · vertical: 28 mm ( ± 14 mm ) |
| MTTFd | 236 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| Çalışma göstergesi | LED yeşil: power on |
| Data flow indicator | LED sarı: data communication active |
| Error indicator | LED kırmızı · flashing: read head outside of code rail · solid on: internal diagnostic test failed |
| Çalışma gerilimi | 10 ... 30 V DC |
| Power consumption | 2 VA |
| Interface type | RS 485 interface |
| Data output code | binary code |
| Protocol | 1 , 2 |
| Transfer rate | 62.5 k Bit/s |
| Address | 0 |
| Termination | with RS 485 termination |
| Photobiological safety | exempt group according to EN 62471:2008 |
| Emitted interference | DIN EN 61000-6-4 , DIN EN 12015 |
| Noise immunity | DIN EN 61000-6-2 , DIN EN 12016 |
| Shock resistance | DIN EN 60068-2-27, half sine 30 g, 18 ms |
| Vibration resistance | DIN EN 60068-2-6, sine, 5 g, 10 - 2000 Hz, 10 cycles |
| CSA approval | c CSAus Certified, General Purpose · Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Operating temperature | 0 ... 60 °C (32 ... 140 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Relative humidity | 90 % , non-condensing |
| Bağlantı tipi | 5-pin, M12 x 1 connector |
| Koruma sınıfı | IP54 |
| Gövde | ABS , PC (Polycarbonate) |
| Ağırlık | 500 g |
| Order information | Mounting plate included with delivery |
Doküman henüz eklenmedi.
Bu ürün için stok, termin ve teknik destek bilgisi almak üzere bizimle iletişime geçin.
