Pepperl+Fuchs
Pozisyonlama Sistemleri
PMI360DV-F130-IU2E2-V15
| Measuring range | max. 360° · min. 45° |
|---|---|
| Adjustment range | 2 switch frames programmable , min. 5°, max. 360° |
| Rotational speed | max. 100 min-1 |
| Çalışma gerilimi | 18 ... 30 V DC |
| Ters polarite koruması | ters polarite korumalı |
Ind. angular measuring system
- Analog output, load-dependent voltage or current
- 2 configurable switching frames
- Parameterizable measuring range
Analog output, load-dependent voltage or current, 2 configurable switching frames, Parameterizable measuring range, Measuring range: max. 360° , min. 45°, Çalışma gerilimi: 18 … 30 V DC, Çıkış tipi: 2 switch outputs PNP, NO , ters polarite korumalı , kısa devre korumalı , programmable, Çıkış tipi: current output or voltage output (load dependend) , 4 … 20 m A (RL < 400 Ω) , 0 … 10 V (RL > 3.3 kΩ)

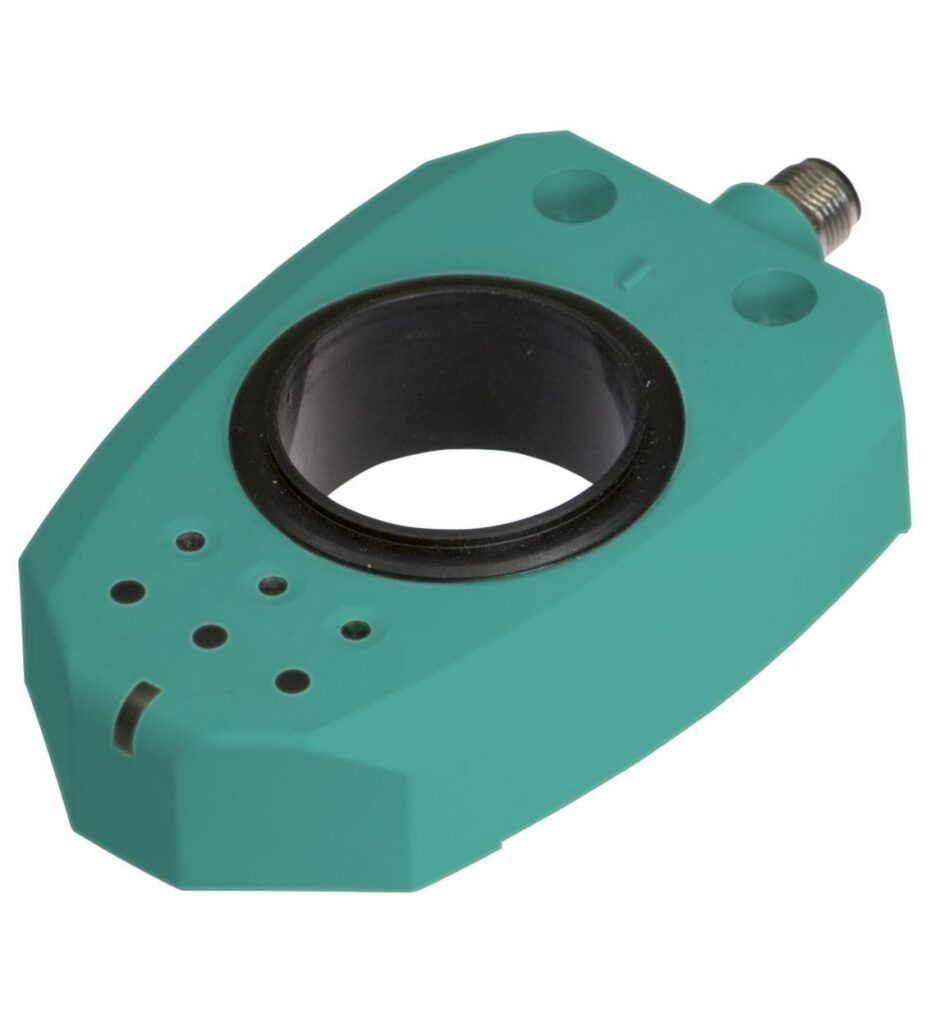

PMI360DV-F130-IU2E2-V15
| Measuring range | max. 360° · min. 45° |
|---|---|
| Adjustment range | 2 switch frames programmable , min. 5°, max. 360° |
| Rotational speed | max. 100 min-1 |
| Çalışma gerilimi | 18 ... 30 V DC |
| Ters polarite koruması | ters polarite korumalı |
| Resolution | 0.2 ° |
| Temperature drift | 0.02 ° / °C (-25 °C ... 70 °C) |
| Boşta besleme akımı | ≤ 45 m A |
| Time delay before availability | 1 s |
| MTTFd | 450 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| LED sarı 1 | switching state, Switching output 1 |
| LED sarı 2 | switching state, Switching output 2 |
| LED PWR/ERR | Status display LED, yeşil/kırmızı (Power on / missing actuator / keylock) |
| LED U/I | Activator within measuring range |
| Çıkış tipi | 2 switch outputs PNP, NO , ters polarite korumalı , kısa devre korumalı , programmable |
| Çalışma akımı | ≤ 100 m A |
| Switching hysteresis | 1 ° |
| Gerilim düşümü | ≤ 3 V |
| Kısa devre koruması | darbeli |
| Standartlar | EN 60947-5-2:2007 · IEC 60947-5-2:2007 |
| UL onayı | c ULus Listed · Yük tipi: Ohmik · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 30 V DC · Çıkış anahtarlama akımı: 2 x 100 m A |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Bağlantı tipi | 5-pin, M12 x 1 connector |
| Koruma sınıfı | IP67 |
| Gövde | PBT |
| Target | mild steel, e. g. 1.0037, SR235JR (formerly St37-2) |
| Ağırlık | 180 g |
| Yükseklik | 26.5 mm |
| Genişlik | 76.5 mm |
| Uzunluk | 120 mm |
