Pepperl+Fuchs
Pozisyonlama Sistemleri

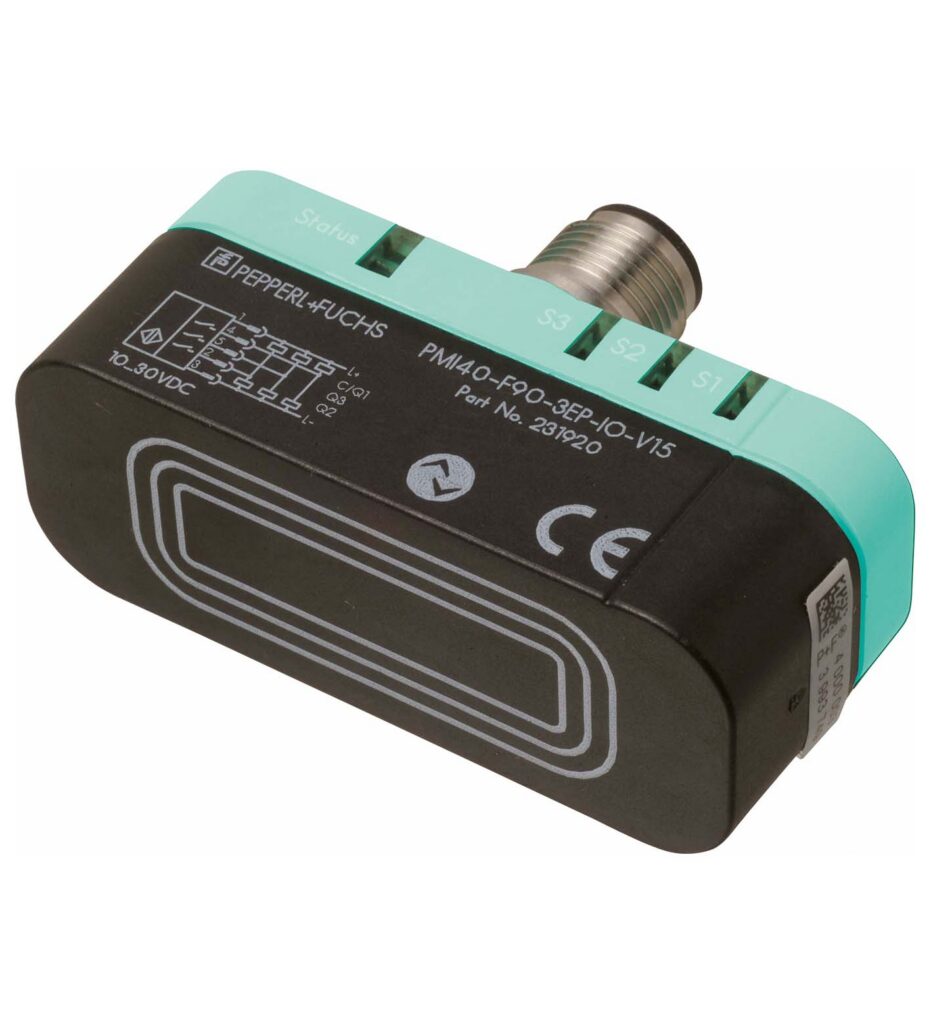

PMI40-F90-3EP-IO-V15
| Switching element function | 3 switch outputs, programmable |
|---|---|
| Object distance | 0.5 ... 3 mm , recommended: 1.5 mm |
| Measuring range | 0 ... 40 mm |
| Linearity range | 1 ... 39 mm |
| Çalışma gerilimi | 12 ... 30 V DC |
Inductive positioning system
- Parameterization and diagnosis via IO-Link
- Measuring range 0 … 40 mm
- Parameterizable measuring range
- 3 Push-pull outputs
- Switch points programmable via IO-Link
Parameterization and diagnosis via IO-Link, Measuring range 0 … 40 mm, Parameterizable measuring range, 3 Push-pull outputs, Switch points programmable via IO-Link, Switching element function: 3 switch outputs, programmable, Çıkış polaritesi: DC, Çalışma gerilimi: 12 … 30 V DC, Gerilim tipi: DC, Interface type: IO-Link (via C/Q = Pin 4), Çıkış tipi: 3 push-pull outputs (can be parameterized), short-circuit-proof, Ters polarite koruması , , overvoltage protected
PMI40-F90-3EP-IO-V15
| Switching element function | 3 switch outputs, programmable |
|---|---|
| Object distance | 0.5 ... 3 mm , recommended: 1.5 mm |
| Measuring range | 0 ... 40 mm |
| Linearity range | 1 ... 39 mm |
| Çalışma gerilimi | 12 ... 30 V DC |
| Ters polarite koruması | ters polarite korumalı |
| Linearity error | within measuring range: ± 0.8 mm · within linearity range: ± 0.4 mm |
| Resolution | 50 µm |
| Boşta besleme akımı | ≤ 40 m A |
| Çalışma gerilimi indicator | LED yeşil |
| MTTFd | 365 a |
| Görev süresi (TM) | 20 a |
| Tanı kapsamı (DC) | 0 % |
| LED S1 | switching state Switching output 1 |
| LED S2 | switching state Switching output 2 |
| LED S3 | switching state, Switching output 3 |
| LED STATUS | Status display LED, yeşil/kırmızı (Power on, communication/error, missing damping element) |
| Interface type | IO-Link (via C/Q = Pin 4) |
| IO-Link revision | 1.1 |
| Device profile | Smart Sensor |
| Device ID | 0x200202 (2097666) |
| Transfer rate | COM2 (38.4 k Bit/s) |
| Value range | 0000h ... 3200h |
| Min. cycle time | 2.3 ms |
| Process data Genişlik | Process data input: 16 Bit · Process data output: none |
| SIO mode support | var |
| Compatible master port type | A |
| Çıkış tipi | 3 push-pull outputs (can be parameterized), short-circuit-proof, Ters polarite koruması , · overvoltage protected |
| Çalışma akımı | ≤ 100 m A / Output |
| Switching hysteresis | 0.2 mm |
| Gerilim düşümü | ≤ 3 V |
| Kısa devre koruması | darbeli |
| Standartlar | EN 60947-5-2:2007 · EN 60947-5-2/A1:2012 · IEC 60947-5-2:2007 · IEC 60947-5-2 AMD 1:2012 · IEC 61131-9:2013 · EN 61131-9:2013 |
| UL onayı | c ULus Listed · Yük tipi: General Purpose · Devre: Sınıf 2 güç kaynağı · Muhafaza tipi sınıfı: Type 1 · Besleme / anahtarlama gerilimi: 30 V DC |
| Marine approval | DNVGL TAA00001V2 |
| Ortam sıcaklığı | -25 ... 85 °C (-13 ... 185 °F) |
| Bağlantı tipi | 5-pin, M12 x 1 connector |
| Koruma sınıfı | IP67 / IP69K |
| Gövde | PBT, stainless steel 1.4571 , brass, nickel-plated |
| Target | mild steel, e. g. 1.0037, SR235JR (formerly St37-2) |
| Ağırlık | 56 g |
| Yükseklik | 40 mm |
| Genişlik | 23 mm |
| Uzunluk | 60.3 mm |
