Pepperl+Fuchs
Ultrasonik Sensörler

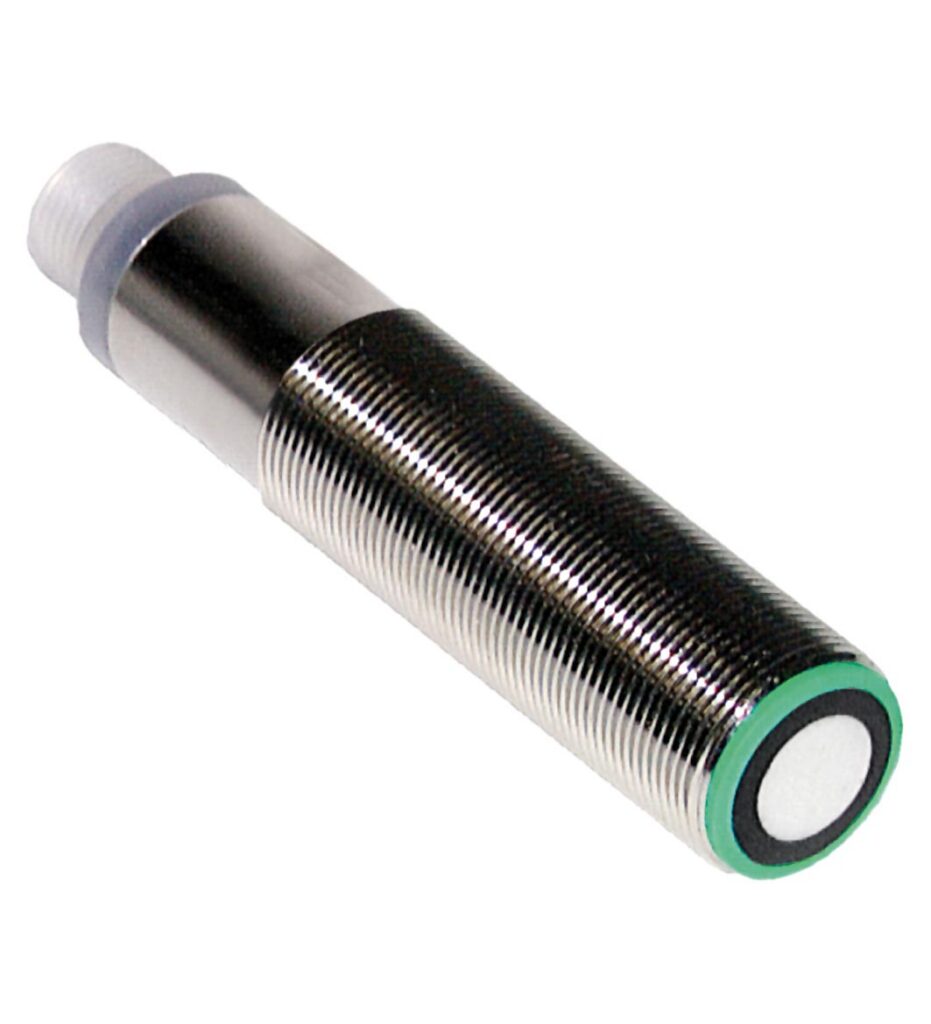

UB1000-18GM75-E5-V15
| Sensing range | 70 ... 1000 mm |
|---|---|
| Adjustment range | 90 ... 1000 mm |
| Dead band | 0 ... 70 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 255 k Hz |
Ultrasonik sensör
- Switching output
- 5 different output functions can be set
- Selectable sound lobe Genişlik
- Program input
- Synchronization options
- Deactivation option
- Temperature compensation
- Very small unusable area
Single head system, Switching output, 5 different output functions can be set, Selectable sound lobe Genişlik, Seri: UB-18GM75, Çalışma gerilimi: 10 … 30 V DC , ripple 10 %SS, Çıkış tipi: 1 switch output PNP Normally open/closed , programmable, UL onayı: c ULus Listed, Sınıf 2 güç kaynağı, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Connector plug M12 x 1 , 5-pin, Gövde: brass, nickel-plated
UB1000-18GM75-E5-V15
| Sensing range | 70 ... 1000 mm |
|---|---|
| Adjustment range | 90 ... 1000 mm |
| Dead band | 0 ... 70 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 255 k Hz |
| Response delay | yak. 125 ms |
| LED sarı | indication of the switching state · flashing: program function object detected |
| LED kırmızı | solid kırmızı: Error · kırmızı, flashing: program function, object not detected |
| Çalışma gerilimi | 10 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | ≤ 50 m A |
| Synchronization | 1 synchronous Bağlantı, bi-directional · 0-level: -UB...+1 V · 1-level: +4 V...+UB · input impedance: > 12 kΩ · synchronization pulse: ≥ 100 µs, synchronization interpulse period: ≥ 2 ms |
| Common mode operation | max. 40 Hz |
| Multiplex operation | ≤ 40 Hz / n, n = number of sensors, n ≤ 5 |
| Input type | 1 program input, · operating range 1: -UB ... +1 V, operating range 2: +4 V ... +UB · input impedance: > 4.7 kΩ; program pulse: ≥ 1 s |
| Çıkış tipi | 1 switch output PNP Normally open/closed , programmable |
| Rated Çalışma akımı | 200 m A , short-circuit/overload protected |
| Gerilim düşümü | ≤ 3 V |
| Repeat accuracy | ≤ 1 % |
| Anahtarlama frekansı | max. 3 Hz |
| Range hysteresis | 1 % of the set operating distance |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP67 |
| Gövde | brass, nickel-plated |
| Transducer | epoxy resin/hollow glass sphere mixture; foam polyurethane, cover PBT |
| Ağırlık | 60 g |
| Uzunluk | 75 mm |
| çap | 18 mm |
| Output | Switch point A1: 90 mm · Switch point A2: 1000 mm · output function: Window mode · output behavior: NO contact |
| Beam Genişlik | wide |
