Pepperl+Fuchs
Ultrasonik Sensörler

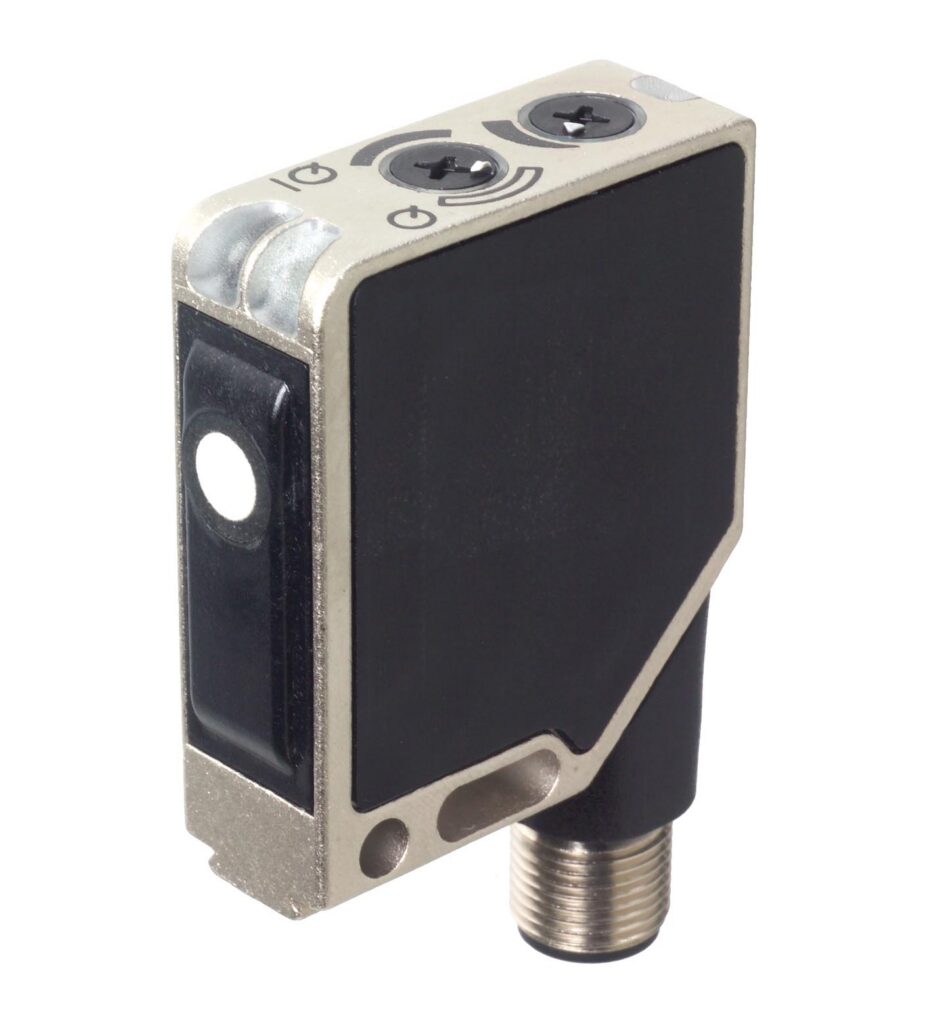

UB250-F12P-EP-V15
| Sensing range | 20 ... 250 mm |
|---|---|
| Adjustment range | 25 ... 250 mm |
| Dead band | 0 ... 20 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 400 k Hz |
Ultrasonik sensör
- Switching point adjustment via potentiometer
- Selectable sound lobe Genişlik
- Synchronization options
- Very small unusable area
- Push-pull output
- Temperature compensation
Ultrasonic direct detection sensor, Switching point adjustment via potentiometer, Selectable sound lobe Genişlik, Synchronization options, Seri: -F12, Çalışma gerilimi: 10 … 30 V DC , ripple 10 %SS, Çıkış tipi: Push-pull output, kısa devre korumalı, ters polarite korumalı, UL onayı: c ULus Listed, General Purpose, CSA approval: c CSAus Listed, General Purpose, Bağlantı tipi: Connector plug M12 x 1 , 5-pin
UB250-F12P-EP-V15
| Sensing range | 20 ... 250 mm |
|---|---|
| Adjustment range | 25 ... 250 mm |
| Dead band | 0 ... 20 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 400 k Hz |
| Response delay | yak. 20 ms |
| LED yeşil | Operating display |
| LED sarı | switching output |
| LED kırmızı | solid: stop plate switch point adjuster · flashing: error |
| Çalışma gerilimi | 10 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | ≤ 25 m A |
| Synchronization | 1 synchronous Bağlantı, bi-directional · 0-level: -UB...+1 V · 1-level: +4 V...+UB · input impedance: > 12 kΩ · synchronization pulse: ≥ 100 µs, synchronization interpulse period: ≥ 2 ms |
| Common mode operation | max. 200 Hz |
| Multiplex operation | ≤ 200/n Hz, n = number of sensors |
| Input type | 1 input for sound lobe adjustment · small sound beam: -UB ... +1 V · wide sound beam: +4 V ... +UB or open input · input impedance: > 10 kΩ · switching delay: 1 s |
| Çıkış tipi | Push-pull output, kısa devre korumalı, ters polarite korumalı |
| Rated Çalışma akımı | 200 m A , short-circuit/overload protected |
| Default setting | Switching point: 250 mm · output behavior: NO contact |
| Gerilim düşümü | ≤ 3 V |
| Repeat accuracy | ≤ 1 % |
| Anahtarlama frekansı | 20 Hz |
| Range hysteresis | 1 % of the set operating distance |
| Standartlar | EN 60947-5-2:2007+A1:2012 · IEC 60947-5-2:2007 + A1:2012 |
| UL onayı | c ULus Listed, General Purpose |
| CSA approval | c CSAus Listed, General Purpose |
| Ortam sıcaklığı | -15 ... 70 °C (5 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP54 |
| Gövde | Frame: nickel plated, die cast zinc, · Laterals: glass-fiber reinforced plastic PC |
| Transducer | epoxy resin/hollow glass sphere mixture; foam polyurethane, cover PBT |
| Ağırlık | 60 g |
| Yükseklik | 49 mm |
| Genişlik | 15 mm |
| Uzunluk | 41.5 mm |
