Pepperl+Fuchs
Ultrasonik Sensörler

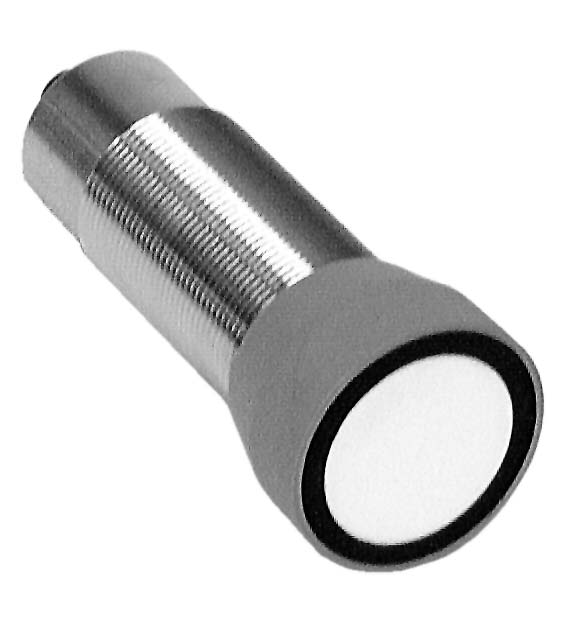

UB4000-30GM-H3-V1
| Sensing range | 200 ... 4000 mm |
|---|---|
| Adjustment range | 240 ... 4000 mm |
| Dead band | 0 ... 200 mm 1) |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 85 k Hz |
Ultrasonik sensör
- Separate evaluation
- Direct detection mode
Single head system, Separate evaluation, Direct detection mode, Seri: UB-30GM, Çalışma gerilimi: 10 … 30 V DC , ripple 10 %SS, Çıkış tipi: 1 pulse output for echo run time, short-circuit proof, açık kollektör PNP with pulldown resistor = 22 k Ohm, level 0 (no echo): -UB, level 1 (echo detected): ≥ (+UB-2 V), UL onayı: c ULus Listed, General Purpose, CCC onayı: CCC onayı / marking not required for products rated ≤36 V
UB4000-30GM-H3-V1
| Sensing range | 200 ... 4000 mm |
|---|---|
| Adjustment range | 240 ... 4000 mm |
| Dead band | 0 ... 200 mm 1) |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 85 k Hz |
| Çalışma gerilimi | 10 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | ≤ 30 m A |
| Input type | 1 pulse input for transmitter pulse (clock) · 0-level (active): < 5 V (UB > 15 V) · 1-level (inactive): > 10 V ... +UB (UB > 15 V) · 0-level (active): < 1/3 UB (10 V < UB < 15 V) · 1-level (inactive): > 2/3 UB ... +UB (10 V < UB < 15 V) |
| Pulse Uzunluk | 40 ... 600 µs (typ. 500 µs) 2) |
| Pause Uzunluk | ≥ 50 x pulse Uzunluk |
| Impedance | 10 k Ohm internal connected to +UB |
| Çıkış tipi | 1 pulse output for echo run time, short-circuit proof · açık kollektör PNP with pulldown resistor = 22 k Ohm · level 0 (no echo): -UB · level 1 (echo detected): ≥ (+UB-2 V) |
| Rated Çalışma akımı | 15 m A , short-circuit/overload protected |
| Temperature influence | the echo propagation time: 0.17 % / K |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 |
| UL onayı | c ULus Listed, General Purpose |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 85 °C (-13 ... 185 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug M12 x 1 , 4-pin |
| Koruma sınıfı | IP67 |
| Gövde | nickel plated brass; plastic components: PBT |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Ağırlık | 180 g |
| Uzunluk | 93 mm |
| çap | 40 mm |
