Pepperl+Fuchs
Ultrasonik Sensörler

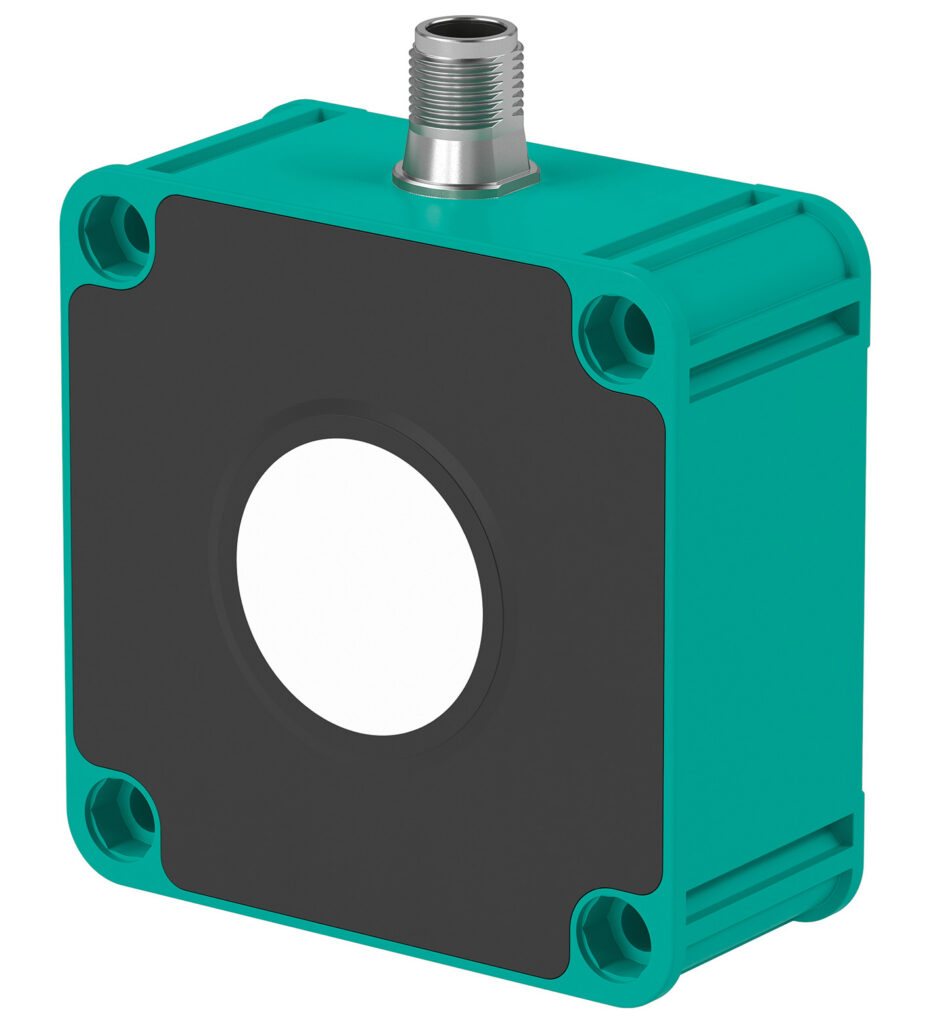

UB4000-F42-U-V15
| Sensing range | 200 ... 4000 mm |
|---|---|
| Adjustment range | 240 ... 4000 mm |
| Dead band | 0 ... 200 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 85 k Hz |
Ultrasonik sensör
- Analog output 0 … 10 V
- Selectable sound lobe Genişlik
- TEACH-IN
- Synchronization options
- Koruma sınıfı IP67
Ultrasonik sensör with 1 analog output in cubic design, Analog output 0 … 10 V, Selectable sound lobe Genişlik, TEACH-IN, Seri: UB-F42, Çalışma gerilimi: 10 … 30 V DC , ripple 10 %SS, Çıkış tipi: 1 analog output 0 … 10 V, UL onayı: c ULus Listed, Sınıf 2 güç kaynağı, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Connector plug, Gövde: PC-GF10, Threading: M12 x 1
UB4000-F42-U-V15
| Sensing range | 200 ... 4000 mm |
|---|---|
| Adjustment range | 240 ... 4000 mm |
| Dead band | 0 ... 200 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 85 k Hz |
| Response delay | 208 ms |
| Sensor cycle time | ≥ 52 ms |
| Temperature influence | ≤ ± 0,75 % of the full-scale value 20 min after switching on |
| Non-volatile memory | EEPROM |
| Write cycles | 300000 |
| LED yeşil | solid: power on · flashing: standby mode |
| LED sarı | solid: object in evaluation range · flashing: programming of the limits |
| LED kırmızı | solid: fault · flashing: programming of the limits, object not detected · fast flashes: short-circuit or overtemperature |
| Çalışma gerilimi | 10 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | ≤ 105 m A |
| Power consumption | ≤ 1500 m W |
| Time delay before availability | ≤ 300 ms |
| Input/Çıkış tipi | 1 synchronization Bağlantı, bidirectional |
| 0 Level | 0 ... 1 V |
| 1 Level | 2.5 V ... UB |
| Input impedance | > 22 kΩ |
| Output current | current source < 2.5 m A |
| Pulse Uzunluk | ≥ 1 ms with external control, low active |
| Common mode operation | ≤ 19 Hz |
| Multiplex operation | ≤ 19 Hz / n , n = number of sensors , n ≤ 10 |
| Input type | 1 program input |
| Level (evaluation limit 1) | 0 ... 0.6 V |
| Level (evaluation limit 2) | 3.7 V ... UB |
| Çıkış tipi | 1 analog output 0 ... 10 V |
| Resolution | evaluation range [mm]/4000, but ≥ 0.35 mm |
| Deviation of the characteristic curve | ≤ ± 0.2 % of full-scale value |
| Repeat accuracy | ≤ ± 0.1 % of full-scale value |
| Load resistor | ≥ 1000 Ω |
| Standartlar | EN 60947-5-2 · EN 60947-5-7 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug |
| Koruma sınıfı | IP67 |
| Gövde | PC-GF10 |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Threading | M12 x 1 |
| Pin sayısı | 5 |
| Malzeme | Diecast zinc |
| Ağırlık | 150 g |
| Sıkma torku, bağlama vidaları | max. 3 Nm |
| Yükseklik | 36 mm |
| Genişlik | 80 mm |
| Uzunluk | 80 mm |
| Output | evaluation limit A1: 240 mm · evaluation limit A2: 4000 mm · output function: rising ramp |
| Beam Genişlik | wide |
