Pepperl+Fuchs
Ultrasonik Sensörler

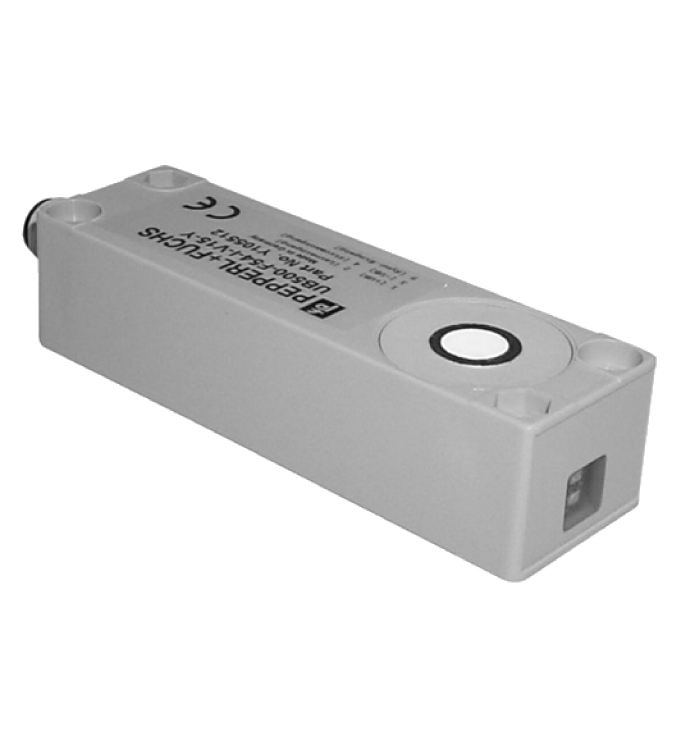

UB500-F54-I-V15
| Sensing range | 30 ... 500 mm |
|---|---|
| Adjustment range | 50 ... 500 mm |
| Dead band | 0 ... 30 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 380 k Hz |
Ultrasonik sensör
- Analog output 4 m A … 20 m A
- Measuring window ayarlanabilir
- Program input
- Synchronization options
- Deactivation option
- Temperature compensation
Single head system, Analog output 4 m A … 20 m A, Measuring window ayarlanabilir, Program input, Seri: UB-F54, Çalışma gerilimi: 10 … 30 V DC , ripple 10 %SS, Çıkış tipi: 1 analog output 4 … 20 m A, UL onayı: c ULus Listed, General Purpose, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Connector plug M12 x 1 , 5-pin, Gövde: ABS
UB500-F54-I-V15
| Sensing range | 30 ... 500 mm |
|---|---|
| Adjustment range | 50 ... 500 mm |
| Dead band | 0 ... 30 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 380 k Hz |
| Response delay | ≤ 50 ms |
| LED yeşil | solid yeşil: monitoring system · yeşil flashing: program function |
| LED sarı | solid sarı: object in the evaluation range · sarı, flashing: program function, object detected |
| LED kırmızı | flashing: · normal mode: error · Program function: no object detected · permanently: · Program mode, object uncertain |
| Çalışma gerilimi | 10 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | ≤ 55 m A |
| Synchronization | 1 synchronous input · 0 level: UB...+1 V · 1 level: +4 V...+UB · input impedance: > 12 KOhm · synchronization pulse: 0.1 ... 8 ms |
| Common mode operation | max. 100 Hz |
| Multiplex operation | ≤ 100 / n Hz, n = number of sensors |
| Input type | 1 program input · lower evaluation limit A1: -UB ... +1 V, upper evaluation limit A2: +4 V ... +UB · input impedance: > 4.7 kΩ, pulse duration: ≥ 1 s |
| Çıkış tipi | 1 analog output 4 ... 20 m A |
| Default setting | evaluation limit A1: 50 mm evaluation limit A2: 500 mm |
| Resolution | 0.13 mm |
| Load impedance | 0 ... 300 Ohm |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 · EN 60947-5-7:2003 · IEC 60947-5-7:2003 |
| UL onayı | c ULus Listed, General Purpose |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP65 |
| Gövde | ABS |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Ağırlık | 100 g |
| Yükseklik | 31 mm |
| Genişlik | 105 mm |
| Uzunluk | 25 mm |
