Pepperl+Fuchs
Ultrasonik Sensörler

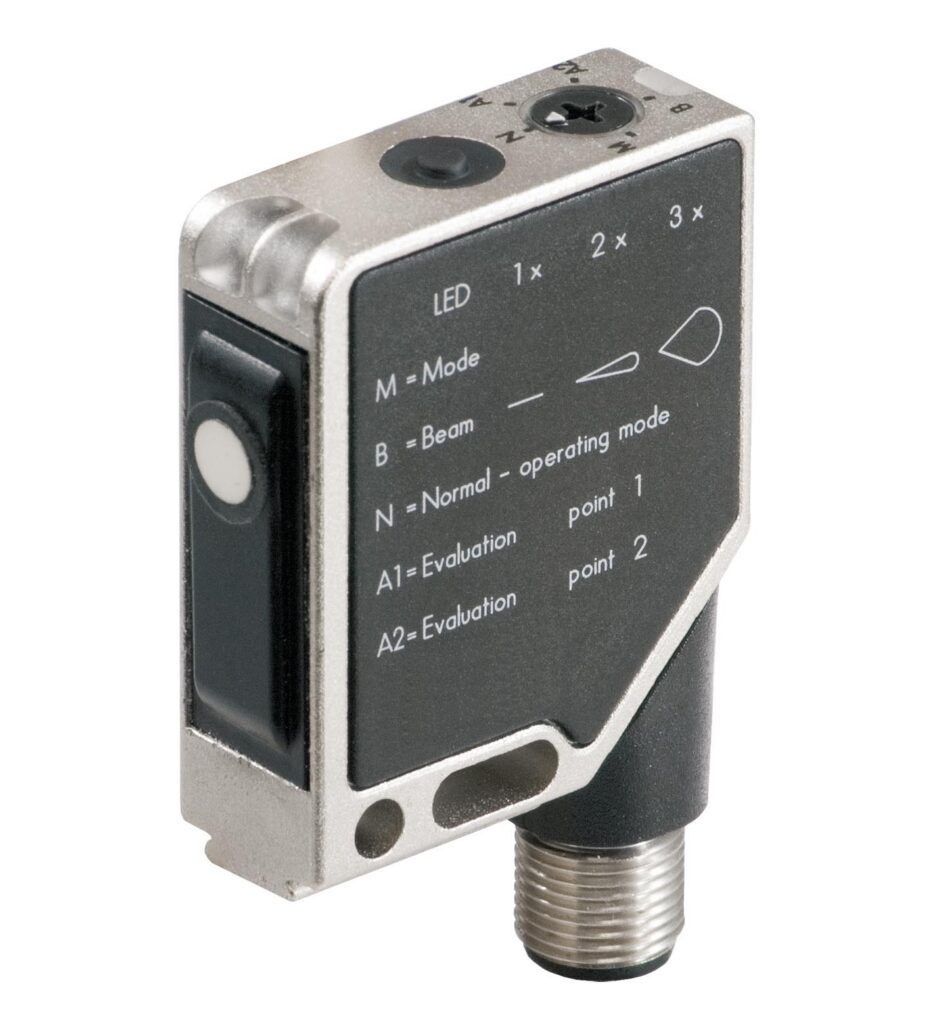

UB800-F12-I-V15
| Sensing range | 30 ... 800 mm |
|---|---|
| Adjustment range | 50 ... 800 mm |
| Dead band | 0 ... 30 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 310 k Hz |
Ultrasonik sensör
- Evaluation limits can be taught-in
- Selectable sound lobe Genişlik
- Synchronization options
- Very small unusable area
- Temperature compensation
Single head system, Evaluation limits can be taught-in, Selectable sound lobe Genişlik, Synchronization options, Seri: -F12, Çalışma gerilimi: 10 … 30 V DC, Çıkış tipi: 1 analog output 4 … 20 m A, UL onayı: c ULus Listed, General Purpose, CSA approval: c CSAus Listed, General Purpose, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Connector plug M12 x 1 , 5-pin
UB800-F12-I-V15
| Sensing range | 30 ... 800 mm |
|---|---|
| Adjustment range | 50 ... 800 mm |
| Dead band | 0 ... 30 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 310 k Hz |
| Response delay | yak. 100 ms |
| LED yeşil | Operating display |
| LED sarı | Evaluation range indicator, Ready for programming |
| LED kırmızı | Ready for programming, Fault |
| Çalışma gerilimi | 10 ... 30 V DC |
| Boşta besleme akımı | ≤ 30 m A |
| Synchronization | 1 synchronous Bağlantı, bi-directional · 0-level: -UB...+1 V · 1-level: +4 V...+UB · input impedance: > 12 kΩ · synchronization pulse: ≥ 100 µs, synchronization interpulse period: ≥ 2 ms |
| Common mode operation | max. 45 Hz |
| Multiplex operation | ≤ 45/n Hz, n = number of sensors |
| Input type | 1 program input · Switching distance 1: -UB ... +1 V, Switching distance 2: +3 V ... +UB · Input impedance: > 10 kΩ |
| Pulse Uzunluk | ≥ 1 s |
| Çıkış tipi | 1 analog output 4 ... 20 m A |
| Default setting | evaluation limit A1: 50 mm , evaluation limit A2: 800 mm , wide sound lobe , rising ramp |
| Repeat accuracy | ≤ 1 % |
| Load impedance | ≤ 1000 |
| Standartlar | EN 60947-5-2:2007+A1:2012 · IEC 60947-5-2:2007 + A1:2012 · EN 60947-5-7:2003 · IEC 60947-5-7:2003 |
| UL onayı | c ULus Listed, General Purpose |
| CSA approval | c CSAus Listed, General Purpose |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -15 ... 70 °C (5 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP54 |
| Gövde | Frame: nickel plated, die cast zinc, · Laterals: glass-fiber reinforced plastic PC |
| Transducer | epoxy resin/hollow glass sphere mixture; foam polyurethane, cover PBT |
| Ağırlık | 60 g |
| Yükseklik | 49 mm |
| Genişlik | 15 mm |
| Uzunluk | 41.5 mm |
