Pepperl+Fuchs
Ultrasonik Sensörler

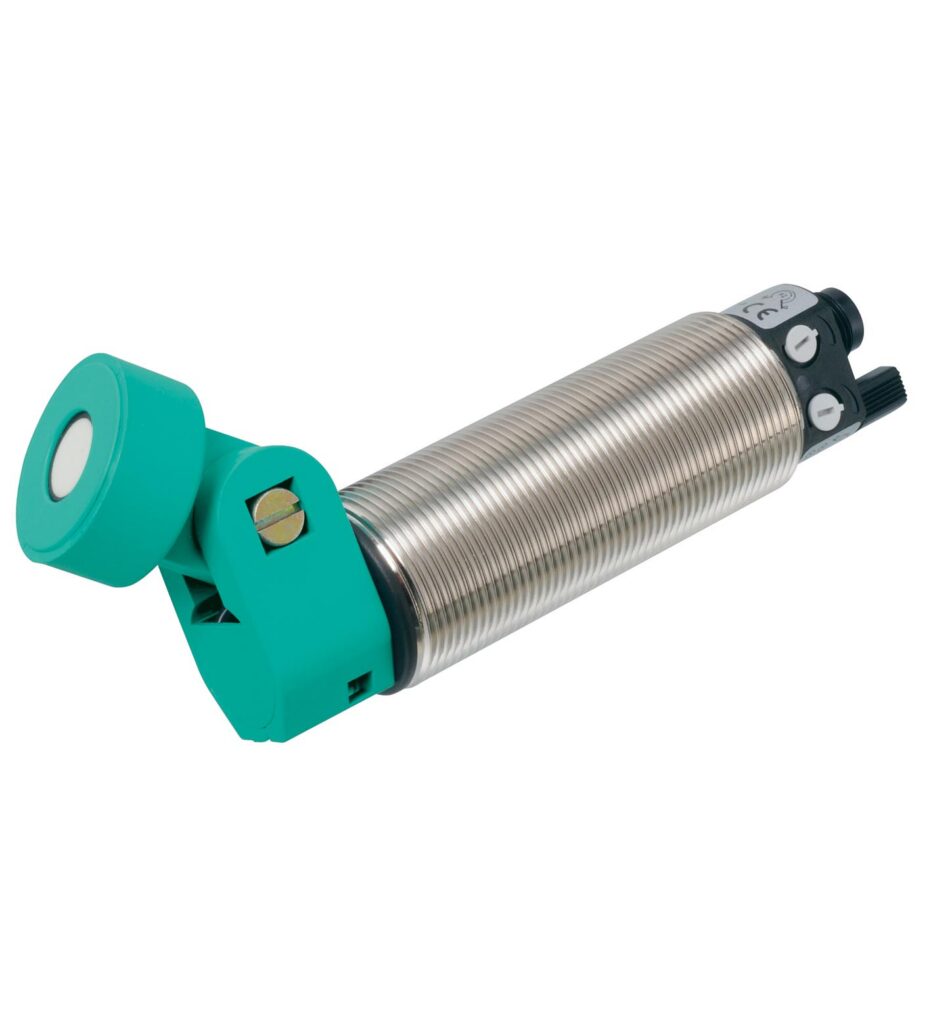

UC2000-30GM70S-IE2R2-V15
| Sensing range | 100 ... 2000 mm |
|---|---|
| Adjustment range | 150 ... 2000 mm |
| Dead band | 0 ... 100 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 200 k Hz |
Ultrasonik sensör
- Analog output 4 … 20 m A
- 1 switch output
- Synchronization options
- Temperature compensation
- Can be parameterized via the ULTRA-PROG-IR software and interface (accessories)
Ultrasonic diffuse sensor with pivoting transducer, Analog output 4 … 20 m A, 1 switch output, Synchronization options, Seri: UC-30GM70, Rated Çalışma gerilimi: 24 V DC, Çalışma gerilimi: 20 … 30 V DC (including ripple), Interface type: kızılötesi, Çıkış tipi: 1 switch output PNP, NO ( NC contact programmable ), Çıkış tipi: 1 current output 4 … 20 m A , ascending/descending programmable, UL onayı: c ULus Listed, Sınıf 2 güç kaynağı
UC2000-30GM70S-IE2R2-V15
| Sensing range | 100 ... 2000 mm |
|---|---|
| Adjustment range | 150 ... 2000 mm |
| Dead band | 0 ... 100 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 200 k Hz |
| Response delay | ≤ 100 ms |
| Temperature drift | ≤ ± 1.5 % of full-scale value |
| Time delay before availability | ≤ 125 ms |
| Permissible Kablo uzunluğu | max. 300 m |
| LED sarı | switching state switch output |
| LED yeşil/sarı | sarı: object in evaluation range · yeşil: Teach-In |
| Potentiometer | switching output ayarlanabilir |
| Rated Çalışma gerilimi | 24 V DC |
| Çalışma gerilimi | 20 ... 30 V DC (including ripple) |
| Ripple | ≤ 10 % |
| Boşta besleme akımı | ≤ 50 m A |
| Interface type | kızılötesi |
| Mode | point-to-point Bağlantı |
| Input/Çıkış tipi | 1 synchronization Bağlantı, bidirectional ( Factory setting: synchronized mode ) / Teach-In input |
| 0 Level | ≤ 3 V |
| 1 Level | ≥ 15 V |
| Input impedance | typ. 900 Ω |
| Number of sensors | max. 10 |
| Çıkış tipi | 1 switch output PNP, NO ( NC contact programmable ) |
| Default setting | 150 ... 2000 mm ( ayarlanabilir via potentiometer ) |
| Çalışma akımı | 300 m A , short-circuit/overload protected |
| Anahtarlama frekansı | ≤ 4 Hz |
| Switching hysteresis | 20 mm ( programmable ) |
| Gerilim düşümü | ≤ 3 V |
| Off-state current | ≤ 10 µA |
| Load resistor | ≤ 500 Ω |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 · EN 60947-5-7:2003 · IEC 60947-5-7:2003 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Shock resistance | 30 g , 11 ms period |
| Vibration resistance | 10 ... 55 Hz , Amplitude ± 1 mm |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP65 |
| Gövde | brass, nickel-plated |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Montaj position | any position |
| Ağırlık | 170 g |
| Uzunluk | 126 mm |
| çap | 30 mm |
| Yapı tipi | Cylindrical |
