Pepperl+Fuchs
Ultrasonik Sensörler

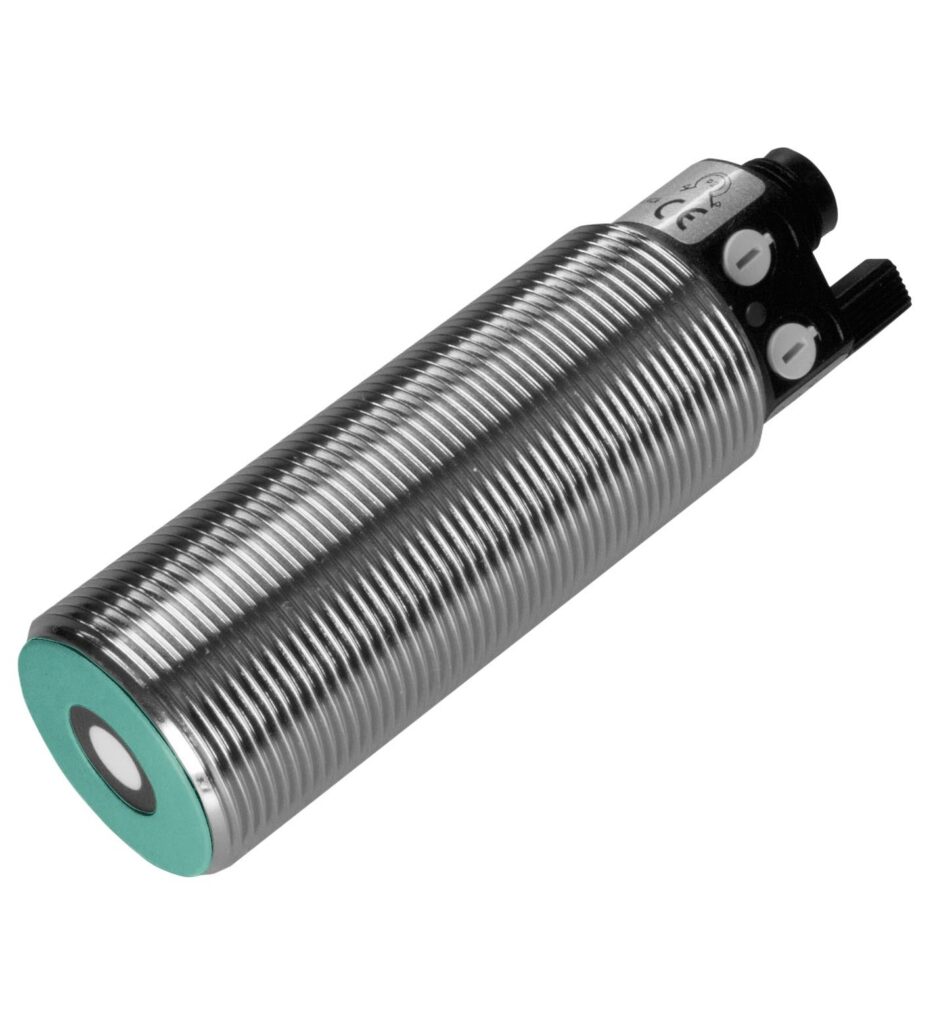

UC500-30GM70-2E2R2-V15
| Sensing range | 45 ... 500 mm |
|---|---|
| Adjustment range | 50 ... 500 mm |
| Dead band | 0 ... 45 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 300 k Hz |
Ultrasonik sensör
- 2 switch outputs
- Synchronization options
- Temperature compensation
- Can be parameterized via the ULTRA-PROG-IR software and interface (accessories)
Ultrasonic direct detection sensor, 2 switch outputs, Synchronization options, Temperature compensation, Seri: UC-30GM70, Rated Çalışma gerilimi: 24 V DC, Çalışma gerilimi: 12 … 30 V DC (including ripple), Interface type: kızılötesi, Çıkış tipi: 2 switch outputs PNP, NO ( NC contact programmable ), UL onayı: c ULus Listed, Sınıf 2 güç kaynağı, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Connector plug M12 x 1 , 5-pin
UC500-30GM70-2E2R2-V15
| Sensing range | 45 ... 500 mm |
|---|---|
| Adjustment range | 50 ... 500 mm |
| Dead band | 0 ... 45 mm |
| Standard target plate | 100 mm x 100 mm |
| Transducer frequency | yak. 300 k Hz |
| Response delay | ≤ 60 ms |
| Temperature drift | ≤ ± 1.5 % of full-scale value |
| Time delay before availability | ≤ 85 ms |
| Permissible Kablo uzunluğu | max. 300 m |
| LED sarı | solid Switching state switch output 1 |
| LED yeşil/sarı | sarı: switching state switch output 2 · yeşil: Teach-In |
| Potentiometer | Switching output 1 and Switching output 2 ayarlanabilir |
| Rated Çalışma gerilimi | 24 V DC |
| Çalışma gerilimi | 12 ... 30 V DC (including ripple) |
| Ripple | ≤ 10 % |
| Boşta besleme akımı | ≤ 50 m A |
| Interface type | kızılötesi |
| Mode | point-to-point Bağlantı |
| Input/Çıkış tipi | 1 synchronization Bağlantı, bidirectional ( Factory setting: synchronized mode ) / Teach-In input |
| 0 Level | ≤ 3 V |
| 1 Level | ≥ 15 V |
| Input impedance | typ. 900 Ω |
| Number of sensors | max. 10 |
| Çıkış tipi | 2 switch outputs PNP, NO ( NC contact programmable ) |
| Default setting | 50 ... 500 mm ( ayarlanabilir via potentiometer ) |
| Çalışma akımı | per 150 m A , short-circuit/overload protected |
| Anahtarlama frekansı | ≤ 5 Hz |
| Switching hysteresis | 5 mm ( programmable ) |
| Gerilim düşümü | ≤ 3 V |
| Off-state current | ≤ 10 µA |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 |
| UL onayı | c ULus Listed, Sınıf 2 güç kaynağı |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | -25 ... 70 °C (-13 ... 158 °F) |
| Storage temperature | -40 ... 85 °C (-40 ... 185 °F) |
| Shock resistance | 30 g , 11 ms period |
| Vibration resistance | 10 ... 55 Hz , Amplitude ± 1 mm |
| Bağlantı tipi | Connector plug M12 x 1 , 5-pin |
| Koruma sınıfı | IP65 |
| Gövde | brass, nickel-plated |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Montaj position | any position |
| Ağırlık | 140 g |
| Uzunluk | 99.3 mm |
| çap | 30 mm |
| Yapı tipi | Cylindrical |
