Pepperl+Fuchs
Ultrasonik Sensörler

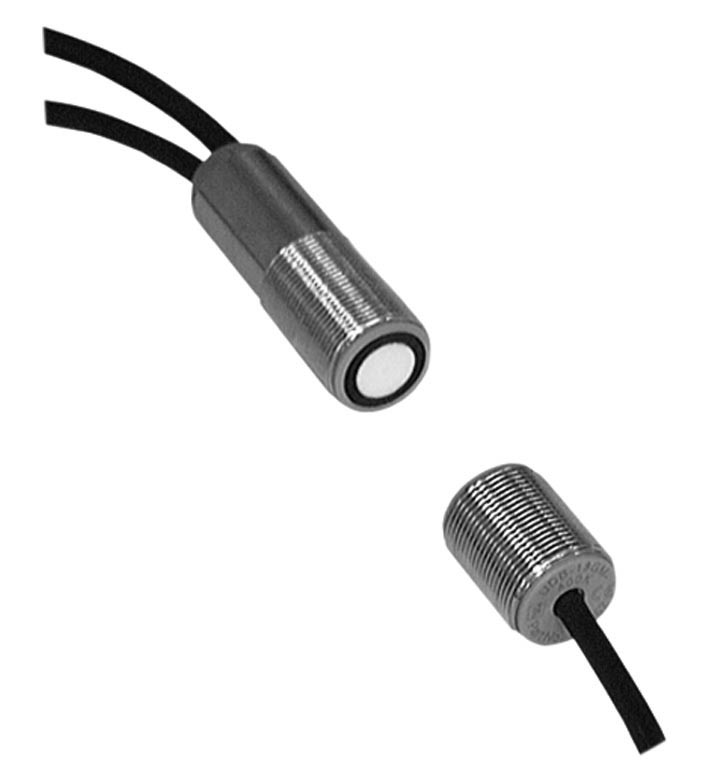

UGB-18GM50-255-2E3
| Sensing range | 20 ... 60 mm , optimal distance: 45 mm |
|---|---|
| Transducer frequency | 255 k Hz |
| LED yeşil | Display: readiness |
| LED sarı | Display: splice detected |
| LED kırmızı | indication: no sheet detected (Air) |
Splice sensor
- Ultrasonic system for splice detection
- Short version
- Insensitive to printing, colors, and shining surfaces
- Very high processing speeds are possible.
Ultrasonic system for splice detection, Short version, Insensitive to printing, colors, and shining surfaces, Sensing range: 20 … 60 mm , optimal distance: 45 mm, Thread mold: M18, Yapı tipi: Cylindrical, thread, Seri: UGB-18GM, Çalışma gerilimi: 18 … 30 V DC , ripple 10 %SS, Çıkış tipi: 2 switch outputs PNP, NC, UL onayı: c ULus Listed, General Purpose, CCC onayı: CCC onayı / marking not required for products rated ≤36 V, Bağlantı tipi: Kablo PVC , 2 m
UGB-18GM50-255-2E3
| Sensing range | 20 ... 60 mm , optimal distance: 45 mm |
|---|---|
| Transducer frequency | 255 k Hz |
| LED yeşil | Display: readiness |
| LED sarı | Display: splice detected |
| LED kırmızı | indication: no sheet detected (Air) |
| Çalışma gerilimi | 18 ... 30 V DC , ripple 10 %SS |
| Boşta besleme akımı | < 60 m A |
| Time delay before availability | < 500 ms |
| Input type | Teach-In input · 0-level: -UB ... -UB + 1V · 1-level: +UB - 1 V ... +UB |
| Pulse Uzunluk | ≥ 500 ms |
| Impedance | ≥ 10 kΩ |
| Çıkış tipi | 2 switch outputs PNP, NC |
| Rated Çalışma akımı | 2 x 100 m A , short-circuit/overload protected |
| Gerilim düşümü | ≤ 3 V |
| Switch-on delay | ≤ 600 µs |
| Switch-off delay | ≤ 600 µs |
| Pulse extension | ≥ 120 ms programmable |
| Standartlar | EN IEC 60947-5-2:2020 · IEC 60947-5-2:2019 |
| UL onayı | c ULus Listed, General Purpose |
| CCC onayı | CCC onayı / marking not required for products rated ≤36 V |
| Ortam sıcaklığı | 0 ... 60 °C (32 ... 140 °F) |
| Storage temperature | -40 ... 70 °C (-40 ... 158 °F) |
| Bağlantı tipi | Kablo PVC , 2 m |
| İletken kesiti | 0.14 mm2 |
| Koruma sınıfı | IP67 |
| Gövde | nickel plated brass; plastic components: PBT |
| Transducer | epoxy resin/hollow glass sphere mixture; polyurethane foam |
| Ağırlık | 150 g |
| Uzunluk | 53 mm |
| çap | 18 mm |
